SpaceX龙舱载人返回舱结构三维数模

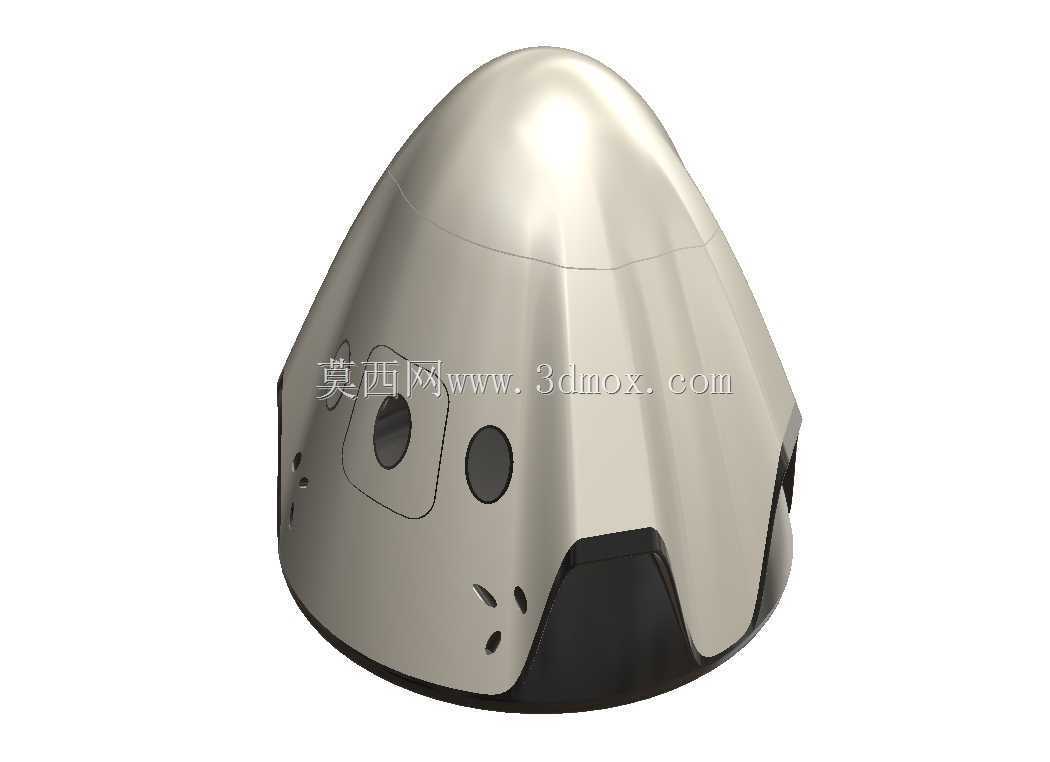

　　该模型还原的是载人航天任务中承担天地往返运输功能的龙式返回舱结构，从结构设计逻辑来看，这类舱体首先要满足再入大气层阶段的气动热防护需求，钝头体的锥段外形并非随意设计，大底朝前的构型可以在再入过程中形成脱体激波，把大部分气动热量阻隔在舱体之外，避免高温气流直接冲刷舱壁结构。从实际应用场景出发，这类舱体主要承担近地轨道到地面的人员、载荷往返运输任务，既可以执行空间站乘组轮换的人员接送任务，也可承担在轨科学试验样品下行运输的功能，舱体的结构设计需要同时覆盖发射段过载、在轨真空环境、再入热环境、着陆冲击等多工况的载荷要求。

　　从功能特性上看，舱体侧壁开设的圆形舷窗结构，并非单纯的观测窗口，其安装边界需要满足多层密封要求，既要承受在轨阶段内外1个大气压的压差，也要耐受再入阶段的高温气流冲刷，窗口周边的加强筋结构在数模中做了简化还原，实际工程中该区域会采用多层复合的透明耐热材料，配合金属法兰压接结构实现密封。舱体下部的黑色区域为防热大底结构，该部分是再入过程中热流密度最高的区域，实际产品中会采用烧蚀式防热材料，通过材料自身的烧蚀分解带走大量热量，保护内部舱体结构不被高温破坏，数模中还原了大底与锥段舱体的连接边界，该连接位置在实际工程中需要采用耐高温的密封连接件，同时要满足着陆阶段冲击载荷的强度要求。

　　设计思路上，整个舱体采用轴对称的锥段构型，一方面可以降低气动外形的设计复杂度，减少再入过程中的姿态控制难度，轴对称构型下舱体的压心位置稳定，不会出现大范围的姿态偏移；另一方面锥段结构的内部空间利用率较高，能够在有限的舱体直径内容纳更多的乘员座椅、设备机柜以及生命保障系统组件。舱体侧壁的小型开孔为姿控推力器的安装位，这些小推力器主要用于再入过程中的姿态调整，确保舱体始终保持大底朝前的再入姿态，数模中还原了这些开孔的排布位置，实际工程中这些开孔周边会做局部的热防护加强，避免推力器工作时的高温燃气反流冲刷舱壁。

　　从安装边界来看，该舱体上部需要对接非密封的服务舱段，对接面采用法兰式连接结构，连接位置既要满足在轨阶段的密封要求，也要在再入前实现可靠的舱段分离，分离机构的安装接口在舱体上端的边框位置做了预留。舱体下部的大底结构在着陆前会实现与主舱体的分离，露出后续的着陆缓冲系统安装位，数模中还原了大底与主舱体的分模线位置，该分模线的位置设计需要兼顾防热层的连续性以及分离动作的可靠性，避免分离过程中出现结构卡滞。舱体整体的外形尺寸适配主流的载人火箭整流罩包络范围，不需要对火箭整流罩做额外的修改即可实现搭载，锥段的锥角设计经过多轮气动仿真优化，能够在再入过程中保持合适的升阻比，既可以实现一定范围的横向机动，调整着陆点位置，也不会因为升阻比过大导致姿态控制难度提升。

　　从结构细节来看，舱体的蒙皮采用分块式的设计思路，不同区域根据热流密度的不同采用不同厚度的防热材料，热流密度较低的锥段上部可以采用密度更低的防热材料，降低整体结构重量，热流密度较高的大底以及锥段下部则采用密度更高、烧蚀率更低的防热材料，这种分区域设计的思路能够在满足热防护要求的前提下尽可能降低舱体的结构重量，提升载荷运输效率。舷窗周边的凹陷结构是为了降低窗口凸起带来的局部热流升高，通过局部的外形修型，让气流能够平滑流过窗口区域，避免出现局部的热流集中。
