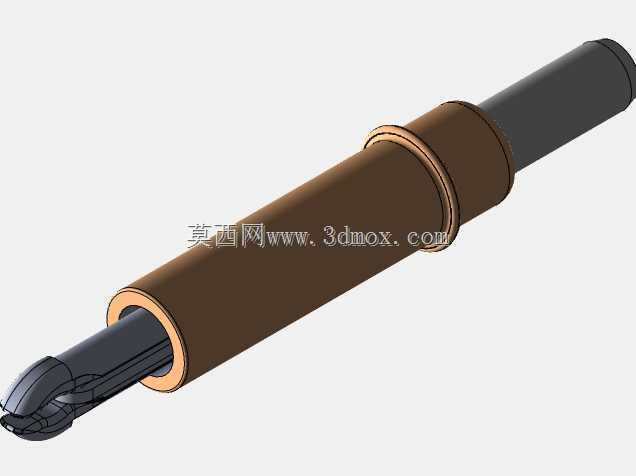

在电力输配系统的变压器运维与装配环节,这类柱式克拉科构件属于配套的传感与绝缘衔接核心部件,主要应用于10kV及以下电压等级的油浸式电力变压器内部,承担局部放电信号拾取、绕组端部电位均衡以及绝缘支撑的复合功能,区别于常规的变压器套管结构,该构件的安装位置处于变压器油箱内部的绕组引出端与升高座衔接区域,不需要直接暴露在外部大气环境中,因此外绝缘层的设计重点偏向耐变压器油腐蚀、长期高温下的介电性能稳定,而非户外环境下的耐污闪、抗紫外线老化要求。从结构设计逻辑来看,该构件采用三段式同轴布局,最外侧的深棕色绝缘护套采用改性酚醛树脂层压材质,壁厚控制在3.2mm,既保证足够的机械强度抵御变压器运行过程中油流的长期冲刷,
也能在绕组发生短时过电压时提供足够的沿面爬电距离,护套两端设计的凸缘结构是安装定位的核心边界,凸缘外径比护套主体大4mm,安装时可以直接卡入升高座内部的定位卡槽内,不需要额外设计紧固件固定,避免金属紧固件在强磁场环境中产生涡流损耗导致局部过热。构件两端的黑色柱体为导电与信号传输的核心段,其中一端的圆弧端头是信号拾取端,直接贴合在变压器绕组端部的静电环表面,端头表面做了圆弧过渡处理,没有尖锐棱角,避免运行过程中产生尖端放电,该端头内部集成了微型的特高频传感单元,可以捕捉绕组内部局部放电产生的300MHz-3GHz频段的电磁波信号,信号通过构件中心的屏蔽导体传输到变压器外部的监测终端,实现变压器内部绝缘状态的在线监测,
不需要停电进行预防性试验。另一端的柱体为信号输出端,长度比信号拾取端长12mm,安装时穿出升高座的密封端板,通过配套的密封胶圈实现与油箱外部的密封隔离,端板上的安装开孔直径需要比该段柱体外径大1mm,预留热胀冷缩的变形余量,避免变压器运行过程中温度变化导致构件与端板之间产生应力挤压,造成绝缘护套开裂。在实际装配过程中,该构件的安装同轴度要求控制在φ0.5mm以内,如果同轴度偏差过大,会导致信号拾取端与静电环的贴合间隙不均匀,一方面会造成局部电场畸变引发放电,另一方面也会降低特高频信号的耦合效率,导致监测灵敏度下降。绝缘护套与内部导电柱之间采用过盈配合装配,过盈量控制在0.1-0.15mm,
装配时需要在恒温环境下将绝缘护套加热至80摄氏度进行热装,避免常温压装导致绝缘层出现微裂纹,这些微裂纹在变压器油的长期浸泡下会逐渐扩展,最终导致绝缘击穿。从实际运行的工况适配性来看,该构件可以在-40摄氏度到105摄氏度的环境温度下长期稳定工作,耐受变压器油的长期浸泡不会出现溶胀、分层问题,构件的整体重量控制在250g左右,不会对绕组引出端造成额外的机械载荷,避免长期运行过程中引出线的绝缘层因为承重出现疲劳破损。在进行三维建模时,需要重点关注绝缘护套两端凸缘的倒角尺寸,倒角半径设置为R1.5mm,避免安装过程中凸缘边缘划伤升高座内部的绝缘纸层;信号拾取端的圆弧曲面需要保证与静电环表面的曲率匹配,建模时需要根据配套静电环的曲面参数调整端头的圆弧半径,保证两者贴合面的接触面积不小于端头截面积的80%;中心的屏蔽导体需要做等距螺旋建模,导体外部的屏蔽层与绝缘护套内壁之间预留0.2mm的空气间隙,避免信号传输过程中出现阻抗不连续导致的信号反射问题。该构件的安装边界需要与变压器升高座的内部结构做适配校核,保证构件安装完成后,与周围的铁芯夹件、油箱壁之间的最小绝缘距离不小于20mm,满足高压绝缘的安全距离要求,避免运行过程中出现对地放电故障。
