电力变压器磁路连接结构零件建模

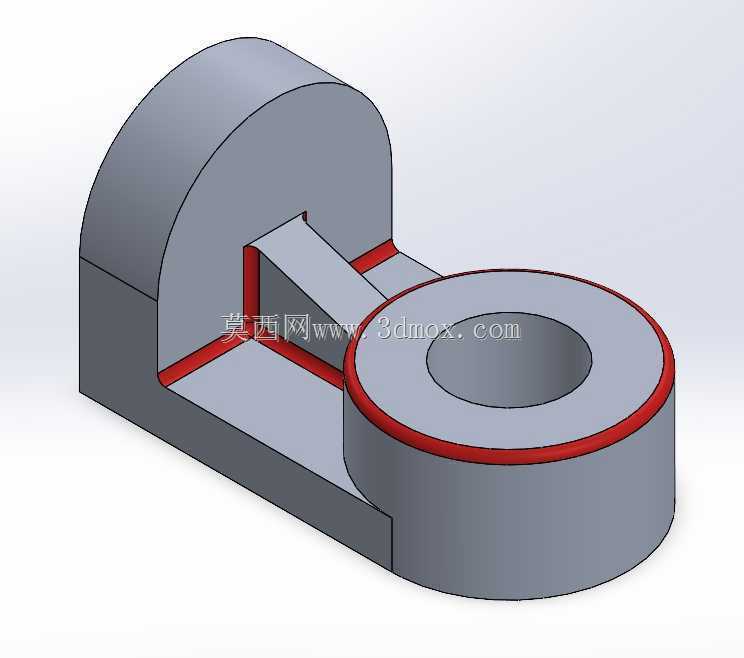

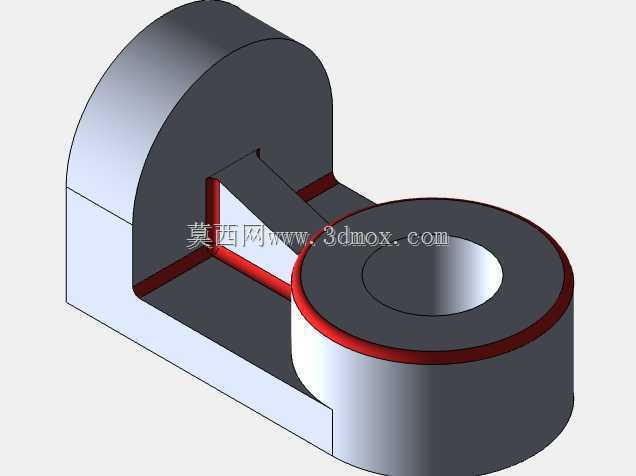

　　在城乡配网变电、工业终端供电、小型分布式光伏并网等场景中，电力变压器的磁路构件精度直接决定整台设备的空载损耗、运行噪音与长期服役稳定性，本次建模的构件属于变压器铁芯与绕组衔接部位的核心结构件，承担磁路导通、绕组限位、绝缘隔离的多重作用。从结构设计逻辑来看，该构件采用半封闭D型磁轭搭配环形绕组基座的组合形态，D型磁轭的圆弧过渡结构并非单纯的外形美化，而是为了降低磁路转角处的磁阻突变，减少硅钢片叠片过程中的边角应力集中，避免长期运行中叠片松动引发的电磁噪音；基座与磁轭衔接处的红色绝缘衬层预留了0.8mm的装配公差带，既可以抵消硅钢片叠装后的累计尺寸误差，也能在绕组浸漆烘干过程中为绝缘漆预留流动填充的间隙，避免出现绝缘死角。

　　环形绕组基座的中心通孔尺寸严格匹配常用低压绕组的绕制骨架外径，基座外圈的环形凸台高度经过反复校核，刚好可以卡住绕组的下端绝缘端圈，防止变压器运输过程中绕组出现轴向窜动；基座底部的平面加工基准面与磁轭的叠片基准面保持共面设计，装配时无需额外调整工装即可保证磁轭与绕组的同轴度，大幅降低现场叠装的工时消耗。从安装边界来看，该构件的整体安装基面平整度要求控制在0.1mm/m以内，基座底部预留的两个M6工艺螺纹孔用于装配时的起吊与临时固定，磁轭侧面的平面区域可直接粘贴温度传感器探头，实时监测运行过程中的磁路温升，无需额外设计传感器安装支架。在实际选型应用中，该结构适配容量在30kVA到160kVA之间的油浸式或干式配电变压器，

　　相比传统的E型磁路结构，该组合结构的磁路平均长度缩短约7%，对应的空载电流可降低5%左右，同时D型磁轭的叠片剪裁工艺更简单，硅钢片的材料利用率可提升3个百分点，适合中小批量的变压器生产场景。建模过程中对构件的所有棱角都做了R0.5的倒角处理，一方面是避免叠装过程中尖锐棱角划破绕组的绝缘纸，另一方面也能减少高压试验过程中的尖端放电风险；绝缘衬层的厚度经过绝缘耐压校核，可满足10kV等级变压器的工频耐压要求，无需额外增加绝缘屏障。需要注意的是，该构件的磁轭叠片方向与环形基座的圆心保持垂直，建模时特意保留了叠片方向的基准标识，生产时可直接参考该标识安排硅钢片的剪切与叠装工序，避免出现磁路方向错误导致的空载损耗超标问题。
