门窗五金用夹持式锁夹结构三维设计

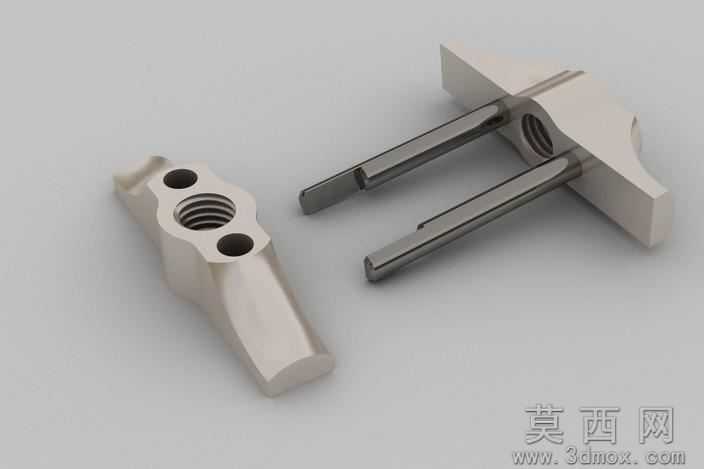

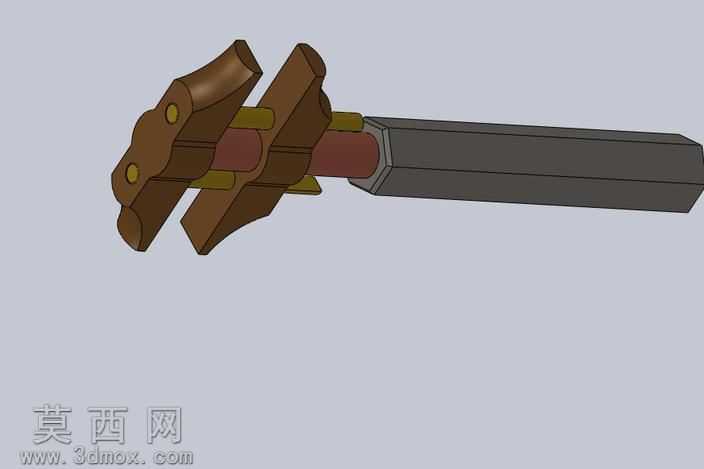

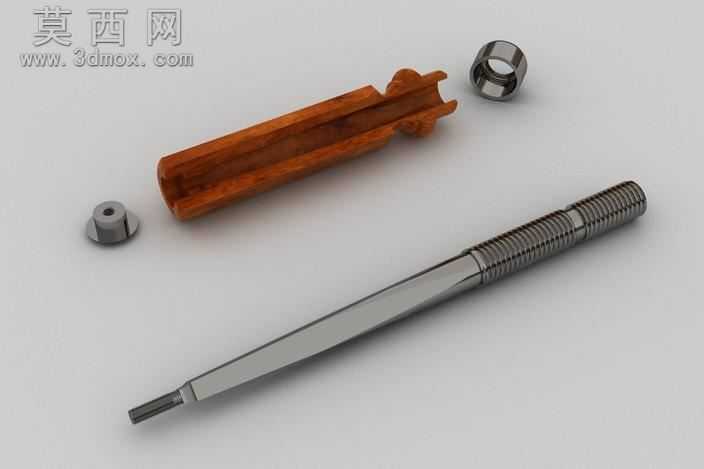

本锁夹三维模型采用SolidWorks软件完成全参数化建模，建模过程中严格遵循机械加工工艺合理性原则，对每一处结构特征的尺寸公差、装配间隙都做了对应参数约束，确保模型可直接导出工程图用于生产参考。模型整体分为夹持执行端、传动连接段、握持操作杆三个核心部分，夹持端采用对称双瓣夹爪结构，夹爪与中心传动件通过销轴实现铰接配合，建模时对销轴孔做了同轴度约束，同时预留了0.02mm的装配间隙，保证夹爪开合动作顺畅无卡滞。夹爪表面做了圆角过渡处理，既避免应力集中提升零件结构强度，也还原了实际五金零件的倒角工艺特征。传动段采用阶梯轴结构，轴身与夹爪配合位置设置了定位凸台，用于限制夹爪的轴向窜动，轴端与操作杆采用六角柱配合结构，建模时对六角配合面做了贴合约束，还原过盈装配的实际状态。操作杆采用六方长杆结构，表面赋予磨砂金属材质，模拟实际五金件的喷塑防滑处理效果，夹爪部分赋予黄铜色金属材质，还原铜质锁紧件的质感，销轴与传动杆部分赋予碳钢发黑材质，不同材质的区分让模型结构层次清晰，便于快速识别各部件功能。渲染阶段采用柔和的环境漫反射光源，避免金属材质出现过曝反光，同时添加了微弱的环境遮蔽效果，突出零件之间的装配缝隙与结构轮廓，让整体渲染效果真实自然。设计思路上，这款锁夹针对门窗五金的锁紧需求开发，通过扳动操作杆带动中心传动件轴向移动，驱动双瓣夹爪同步收拢实现夹持锁紧，反向扳动即可带动夹爪张开解除锁紧，整体结构简单可靠，零件数量少便于装配维护，夹持力可通过调整传动件的行程进行适配，可满足不同厚度门窗构件的锁紧固定需求。建模过程中所有特征均采用可编辑的参数化特征创建，未使用无效的碎面与重合特征，模型拓扑结构规整，可直接导入其他三维软件进行装配干涉检查、运动仿真分析，也可根据实际使用需求快速调整各部分尺寸参数，适配不同规格的门窗锁紧场景。
