异形挂钩式螺旋压缩弹簧三维结构

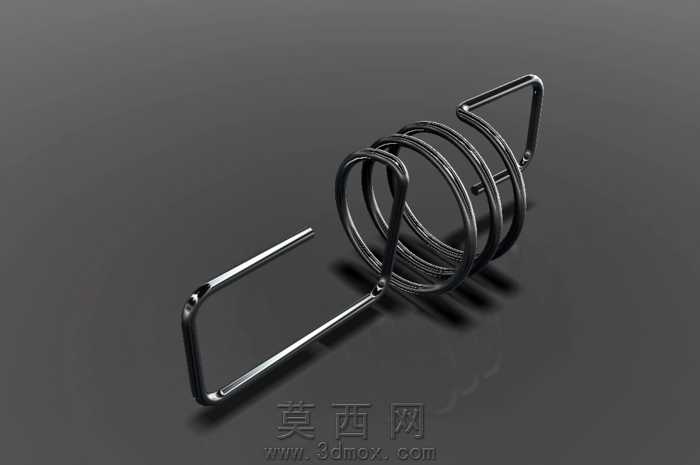

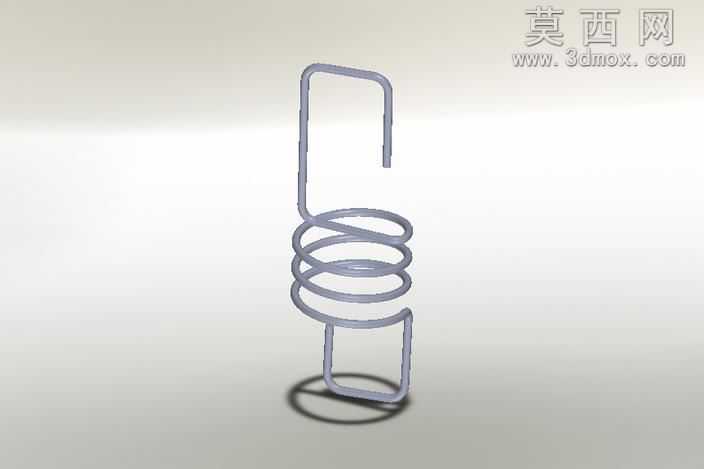

本作品为异形挂钩式螺旋弹簧的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用实体建模思路，精准还原该特殊弹簧的完整结构特征。建模初期先梳理弹簧的功能逻辑：该弹簧区别于常规等径圆柱螺旋弹簧，上下两端集成了弯折成型的挂钩结构，中部为等螺距的螺旋弹性主体，因此建模时先绘制螺旋线路径作为中部簧圈的扫描引导线，螺旋线参数严格匹配弹性工作段的圈数、螺距、中径尺寸，保证簧圈部分的弹性力学结构符合设计要求。两端的挂钩部分采用3D草图绘制弯折路径，路径的弯折处做了圆角过渡处理，避免实际生产中出现应力集中断裂的问题，再将挂钩路径与中部螺旋线做平滑衔接，保证扫描路径的连续性，最终以等直径的圆形簧丝截面沿完整路径扫描，生成连续的弹簧实体，不存在拼接缝隙。材质设置上选用常用的弹簧钢材质，调整材质参数还原金属表面的哑光银灰色质感，添加细微的金属颗粒纹理提升真实感，渲染阶段采用工作室柔和布光，在弹簧下方投射出柔和的接触阴影，清晰展现弹簧的立体轮廓与结构层次，背景选用浅灰白色渐变，避免多余元素干扰结构展示。结构设计上，中部螺旋段为核心弹性工作区，提供轴向的压缩弹力，上下两端的矩形框式挂钩可直接卡接在安装工位上，无需额外的连接配件，简化装配流程，这种结构常应用于小型电器、轻工机械的复位、张紧工位，相比常规两端带钩的拉伸弹簧，该款弹簧的挂钩弯折角度与框型结构适配特定的安装空间，避免工作过程中出现挂钩脱落、偏转的问题。建模过程中对簧丝的直径、螺旋圈数、挂钩的弯折尺寸都做了参数化关联，后续可根据实际安装需求快速调整参数生成适配的变体模型，所有结构转折处都做了符合五金加工工艺的圆角处理，没有尖锐棱角，完全适配弹簧冷弯折的加工工艺，不存在无法生产的不合理结构。
