涡轮增压喷气发动机用本迪克斯起动机构

　　在航空动力、小型燃气轮机试验台架等应用场景中，起动阶段的动力传递可靠性直接决定整套动力单元能否顺利进入自持运转工况，本迪克斯式起动机构正是适配涡轮增压类喷气发动机起动需求的核心传动部件，其核心作用是在起动电机输出初始扭矩时，通过机构的啮合动作将起动扭矩传递至发动机主轴端，待发动机转速超过起动阈值后自动脱开啮合，避免起动电机被高速反拖造成结构损坏。

　　从功能特性来看，这套机构采用销钉导向式的啮合传动逻辑，区别于传统花键直推式起动结构，两个对称布置的销钉导向部件承担了啮合过程中的径向定位与周向扭矩传递作用，在实际装配环节中，两个销钉与对应导向槽的配合面需要经过粘合固化与精密打磨处理，消除配合间隙带来的啮合冲击，保证起动过程中动力传递的平顺性，避免啮合阶段出现卡滞、打齿等故障。机构的啮合行程经过匹配设计，既能够保证啮合状态下足够的结合长度传递额定起动扭矩，又能在发动机转速上升到起动脱开转速时，依靠离心力与弹簧复位力的配合快速退回，彻底切断与发动机主轴的动力连接，不会出现脱开延迟导致的部件磨损。

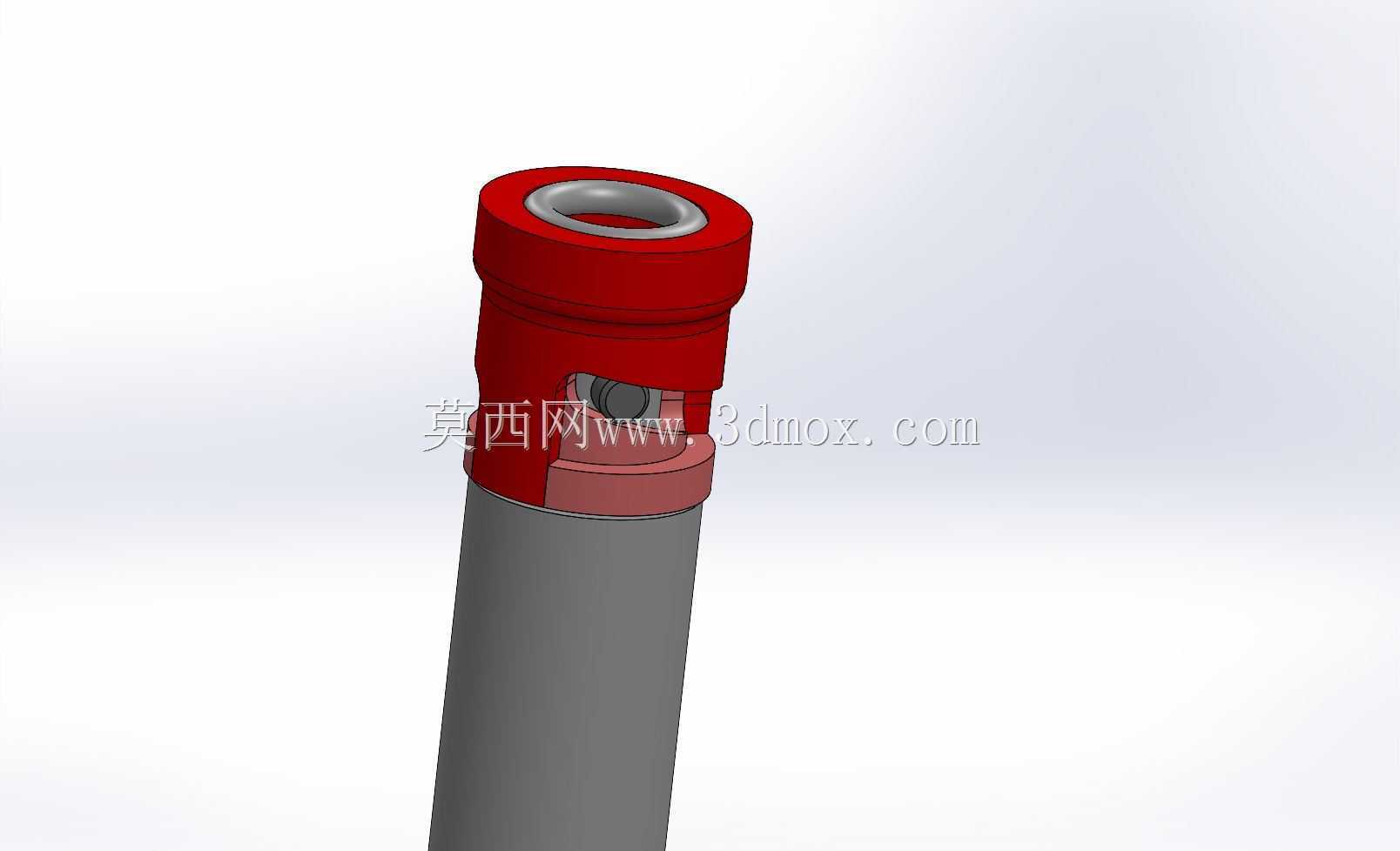

　　从设计思路层面拆解，这套机构的整体结构采用同轴套筒式布局，主体分为啮合端、导向段、传动连接段三个部分：上部红色的啮合端为与发动机起动齿圈配合的接触部分，其内径与端部接口尺寸匹配对应喷气发动机的起动轴安装位，外轮廓的环形槽结构用于配合复位弹簧的安装定位，侧壁的开孔即为销钉导向部件的安装位置，销钉在导向槽内的滑动行程经过精确计算，既满足啮合时的伸出长度要求，又限制最大伸出量避免销钉脱出；下部灰色的长杆段为传动连接部分，用于连接起动电机的输出端，其外径尺寸与起动电机输出轴的安装衬套内径匹配，保证同轴度误差控制在允许范围内，避免高速转动时出现偏心振动。

　　在安装边界方面，这套机构的轴向总长度适配常规小型涡轮增压喷气发动机的起动舱安装空间，最大外径处为上部啮合端的红色套筒结构，安装时需要保证机构轴线与发动机主轴轴线的同轴度公差不超过0.05mm，否则会导致销钉导向部件出现偏磨，缩短机构使用寿命。销钉导向部件的粘合工序需要采用耐温耐油的结构粘接剂，粘接后需要经过静置固化，再对配合面进行打磨，保证销钉在导向槽内滑动无卡滞，滑动阻力控制在合理区间，既不会因为阻力过大导致啮合动作延迟，也不会因为间隙过大导致传动过程中出现冲击异响。

　　在实际工况验证中，这类销钉导向式本迪克斯起动机构相比传统棘爪式起动结构，啮合过程的冲击载荷更小，能够适配更高的起动转速，尤其适合涡轮增压类喷气发动机的高转速起动需求，在小型航改燃机、试验用喷气动力装置、航空模型动力系统等场景中都有广泛的应用。设计过程中需要重点关注销钉的材料选型与热处理工艺，保证销钉表面具备足够的硬度与耐磨性，同时芯部具备足够的韧性承受起动瞬间的冲击扭矩，避免销钉出现断裂、变形等失效问题；导向槽的加工精度也直接影响机构的动作可靠性，槽的侧面粗糙度需要达到相应加工要求，减少销钉滑动时的摩擦阻力，保证机构在高低温环境下都能可靠完成啮合与脱开动作。
