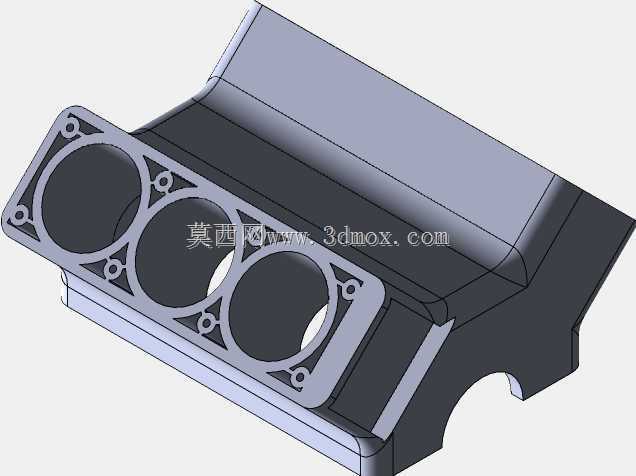

直列三缸内燃机缸体结构三维建模

　　这款直列三缸缸体的建模，最初是面向小排量乘用车动力总成、非道路小型工程机械动力单元的配套结构设计需求开展的，作为内燃机的核心承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路的附件都要依托这个壳体完成定位装配，建模过程中需要兼顾铸造工艺可行性、装配公差匹配、运行工况下的结构强度多重要求。从实际应用场景来看，这类三缸缸体目前广泛搭载在1.0-1.5L排量的经济型乘用车、小型园林机械、微型发电机组上，相比同功率四缸机型，它的轴向尺寸更短，整机重量能降低15%-20%，对于前置前驱车型的机舱布局优化、小型通用动力的便携性提升都有明显优势，建模时首先要确定的就是三个气缸的中心距参数，这个尺寸直接决定了整机的轴向长度边界，中心距过小会导致缸间水套壁厚不足，铸造时容易出现砂眼、缩松缺陷，运行中还可能出现缸筒变形、冷却液渗漏的问题，中心距过大则会失去三缸机型的紧凑性优势，因此建模时参照量产机型的成熟参数，将缸间壁厚控制在合理区间，既保证水套有足够的流通截面满足冷却需求，也给缸孔珩磨、后期缸套压装预留足够的加工余量。

　　从结构功能设计来看，缸体上半部分的三个圆柱形空腔是气缸筒的安装位置，建模时特意在缸筒外围预留了连续的冷却水道空腔，这个区域的结构不能出现直角转折，否则冷却液流动时会形成滞流区，导致局部过热引发缸筒热变形，水道的进出口位置要和缸盖、水泵的安装面精准对齐，密封面的平面度在建模时就需要标注严格的形位公差要求，避免装配后出现冷却液泄漏。缸体下半部分是曲轴箱的腔体结构，需要预留曲轴主轴承座的安装位置，三个气缸对应的曲柄连杆机构运动轨迹要在建模时做完整的运动干涉检查，确保曲轴运转、活塞上下往复运动时，不会和缸体内壁、加强筋结构发生碰撞，主轴承座的结合面要设计足够的螺栓过孔，螺栓的分布要考虑轴承盖的压紧力均匀性，避免轴瓦因为压紧力偏斜出现偏磨。

　　建模过程中对安装边界的考量覆盖了所有外接附件的装配需求：缸体前端面需要预留正时链罩、水泵、机油泵的安装定位止口，各个螺栓孔的位置要和周边附件的安装孔位完全匹配，止口的深度尺寸要保证密封件安装后有合适的压缩量；后端面需要匹配飞轮壳、变速器的连接定位，这个位置的同轴度公差直接影响动力输出的平顺性，建模时将曲轴中心和变速器输入轴的定位面设置为同一基准，从根源上降低装配同轴度误差。缸体侧面预留了机油滤清器、机油冷却器、各类传感器的安装凸台，凸台的厚度要满足螺纹攻丝的深度要求，避免安装附件时出现螺纹滑牙、凸台开裂的问题。

　　从结构强度设计的角度，建模时在缸体受力集中的区域——比如主轴承座两侧、缸筒和曲轴箱连接的过渡区域、发动机悬置安装点位置，都设计了合理的加强筋结构，筋条的走向顺着应力传递的方向布置，既不会过多增加缸体的整体重量，又能有效提升缸体的结构刚度，降低发动机运行过程中的结构振动和噪声。油道的设计采用了内置式的钻孔通道，建模时将主油道布置在缸体侧面的合理高度，通过分支油道分别向曲轴主轴承、凸轮轴轴承、活塞冷却喷嘴输送压力机油，油道的转角位置设计了平滑过渡，避免机油流动时出现过大的阻力导致末端油压不足。

　　整个建模过程完全遵循铸造工艺的要求，所有的外壁拔模角度都按照砂型铸造的工艺要求设置，避免拔模时出现刮砂缺陷，内壁的清砂孔位置也做了合理预留，保证铸造完成后内腔的型砂能够顺利清理干净，各个加工面和非加工面的过渡位置都设计了合适的铸造圆角，避免应力集中导致缸体在交变载荷下出现开裂。对于需要后期机械加工的表面，比如缸盖结合面、主轴承座结合面、缸孔内壁，建模时都预留了合理的加工余量，余量过大则会增加机加工的工时成本，余量过小则可能因为铸造偏差导致加工后局部出现黑皮，影响零件的装配精度和密封性能。
