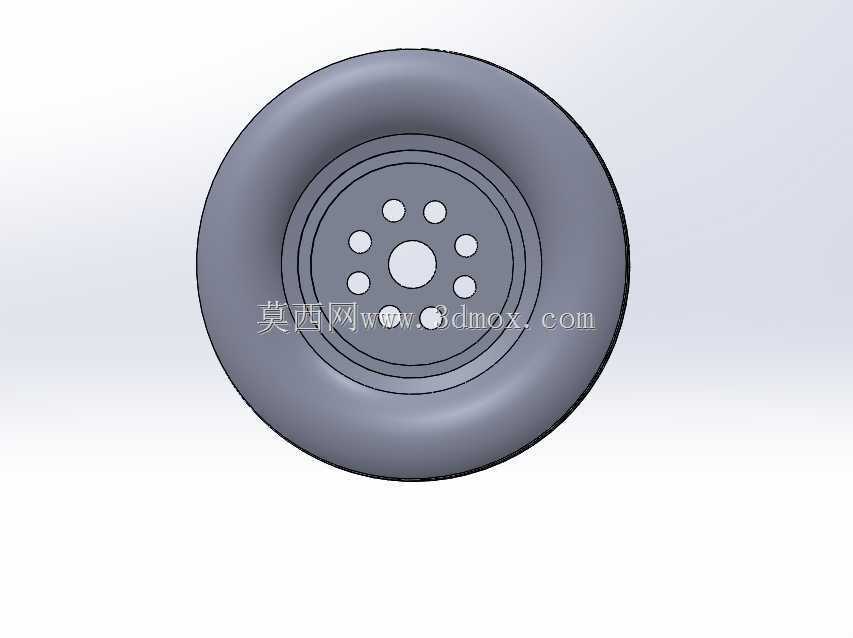

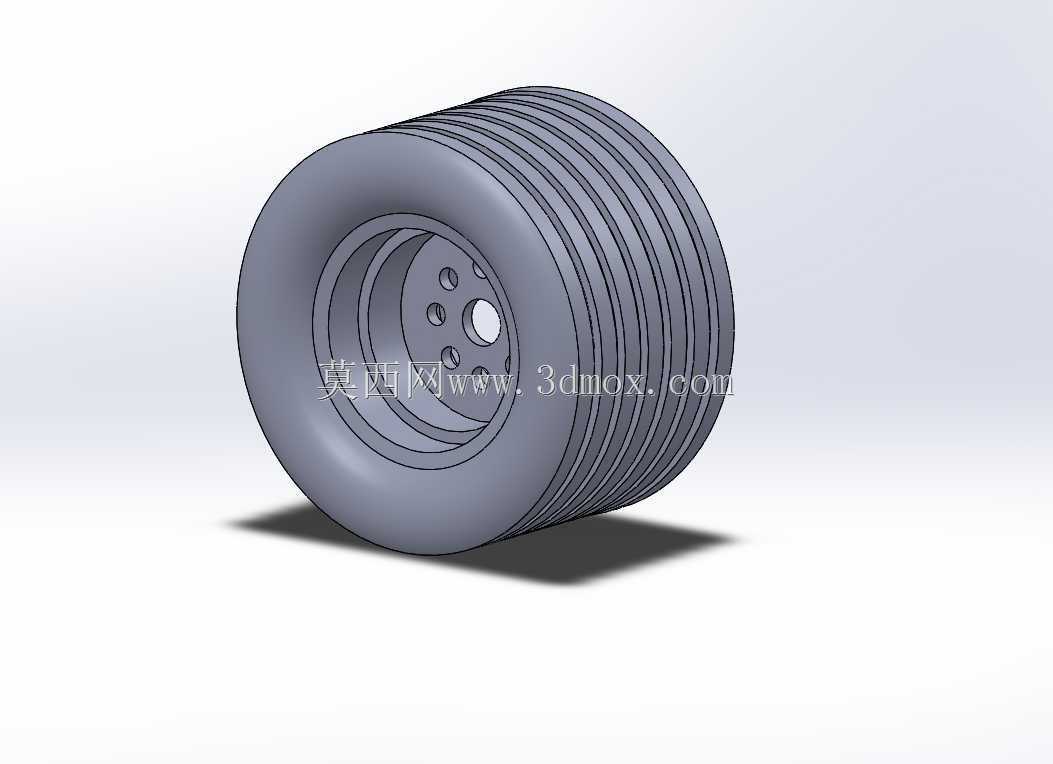

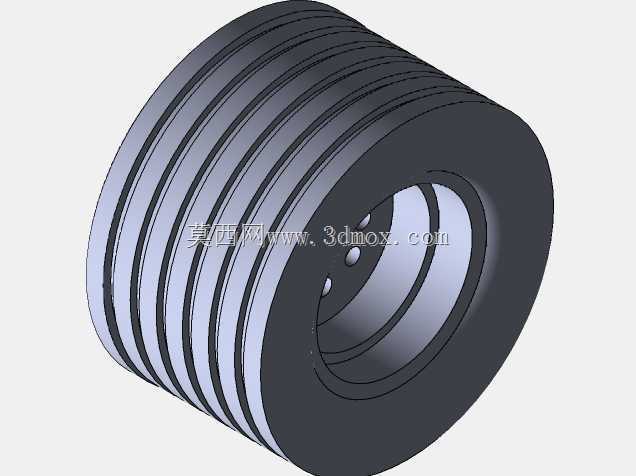

民用航空器多槽式机轮轮毂结构

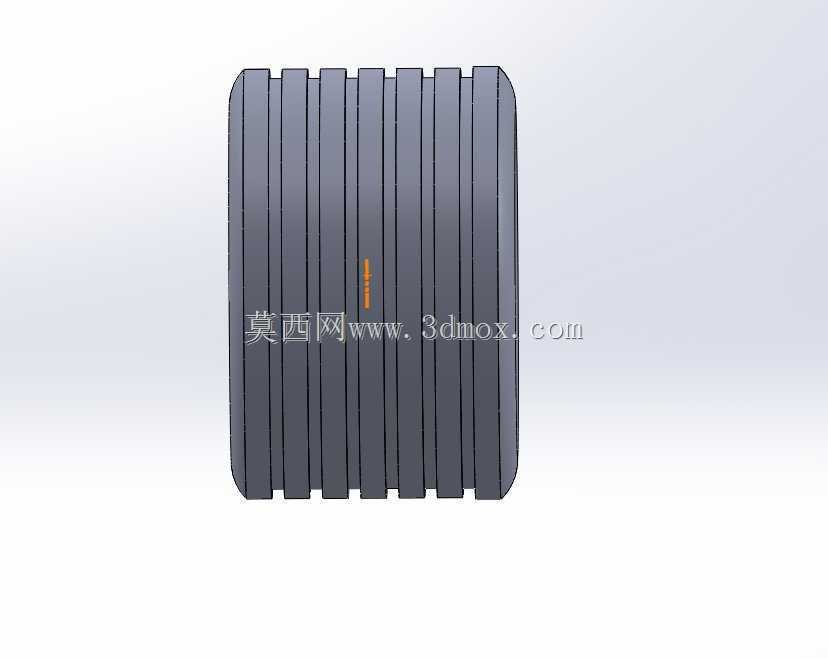

　　航空起落架系统的机轮组件，是地面滑跑、起降阶段承载整机载荷、传递制动力矩的核心部件，本次建模的多槽式机轮轮毂，适配民用干线客机主起落架安装位，日常作业场景覆盖机场跑道滑跑、停机坪驻停、转弯滑行全工况，需要同时承受垂直方向的静载荷、着陆瞬间的冲击载荷、刹车阶段的热载荷以及滑跑过程中的侧向剪切力。从结构设计逻辑来看，轮毂采用分体式轮缘布局，外侧多道环形槽为轮胎胎圈的安装定位位，每道槽的倒角、深度公差直接决定轮胎充气后的密封可靠性，槽底预留的周向散热间隙，可在刹车系统产生高温时引导气流流通，避免热量集中传递给轮胎橡胶层引发性能衰减。轮毂中心的阶梯孔为轴承安装位，孔内的三处定位凹点对应轮轴上的止动销结构，装配后可限制轮毂周向窜动，

　　保证转动过程中与轮轴的同轴度，避免高速滑跑时出现偏磨、振动问题。从安装边界来看，轮毂轴向总宽度适配主起落架轮轴的安装间距，外侧轮缘的外径尺寸匹配对应规格航空轮胎的胎圈内径，中心安装孔的公差带按照航空级过盈配合要求设计，装配时需采用热装工艺完成与轴承内圈的配合，无需额外加装定位套即可满足固定要求。日常维护场景中，该结构的轮毂可单独拆卸更换，无需连带拆卸整个起落架支柱，轮缘表面的硬质阳极氧化层可抵御跑道碎石击打、除冰液腐蚀，延长部件的地面服役周期。建模过程中重点还原了轮毂的载荷传递路径：垂直载荷从轮胎胎圈传递到轮缘槽，再通过轮辐结构传导至中心轮毂座，最终传递到轮轴与起落架支柱，每道轮辐的厚度过渡均做了圆角处理，

　　避免应力集中在交变载荷下引发疲劳裂纹。刹车系统的安装法兰位于轮毂内侧端面，端面的平面度公差控制在0.02mm以内，保证刹车盘与轮毂的贴合度，避免刹车过程中出现偏磨、抖动问题。针对航空场景的轻量化要求，轮毂在非承载区域做了等强度减薄设计，在保证结构强度满足着陆冲击载荷要求的前提下，尽可能降低转动惯量，减少刹车系统的负载，同时降低滑跑过程中的转动能耗。轮毂外侧的多道环形凸起除了定位轮胎胎圈外，还可作为轮胎充气后的防脱结构，在轮胎出现意外失压时，胎圈不会轻易从轮槽中脱出，保证飞机在应急滑跑阶段的方向可控性。
