简易固定翼滑翔飞行器结构三维数模

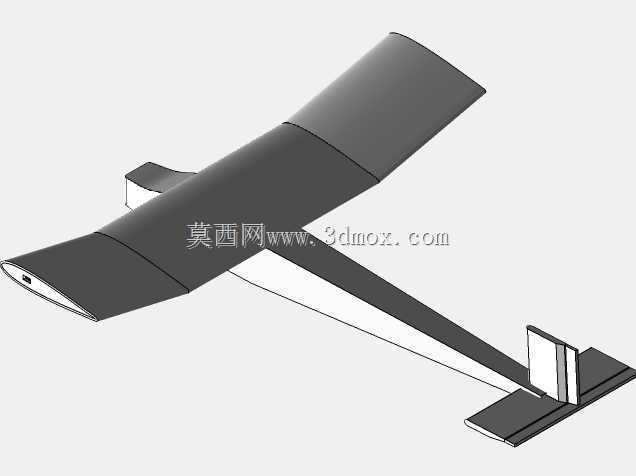

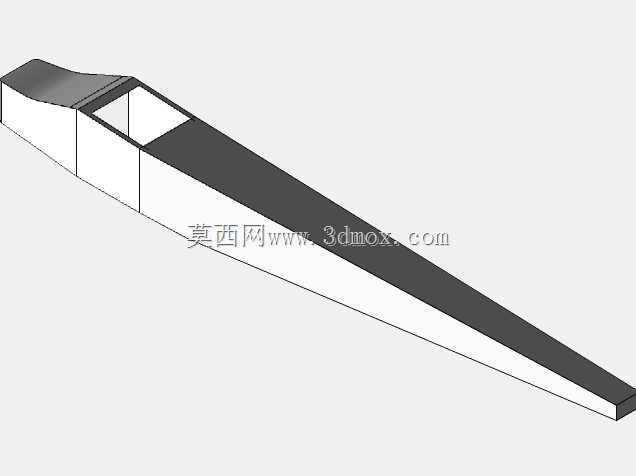

　　该固定翼滑翔飞行器结构采用常规上单翼布局设计，整体构型围绕低速滑翔飞行的气动需求搭建，机身采用平直长杆式结构，从机头段一直延伸至尾翼安装位置，为机翼、尾翼提供稳定的安装基准，同时预留了后续加装动力组件、飞控模块的内部空间，机身截面采用近似矩形的轻量化设计，在保证结构刚度的前提下尽可能降低飞行过程中的迎风阻力。机翼为大展弦比平直翼构型，沿机身轴线对称布置，翼型选用低速升阻比表现优异的平凸翼型，机翼分段设计便于加工组装，机翼与机身的连接位置经过受力优化，能够承受滑翔过程中产生的升力、紊流冲击载荷，机翼后缘预留了操纵面安装位，可根据实际飞行需求加装副翼结构实现滚转操纵。尾翼组采用常规尾翼布局，包含垂直安定面与水平安定面两部分，

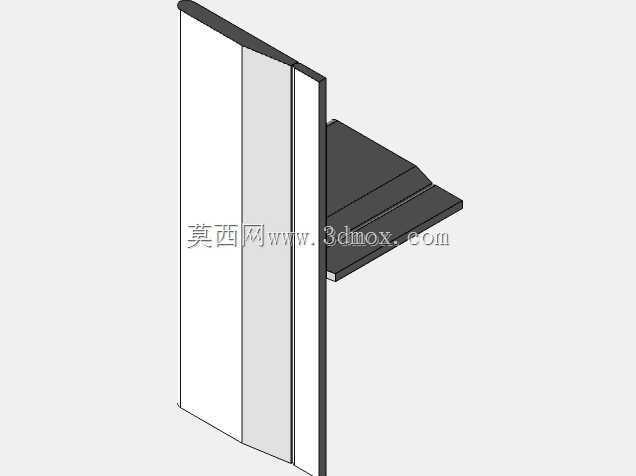

　　垂直安定面垂直安装于机身尾部末端，用于维持飞行过程中的航向稳定性，水平安定面水平布置于垂尾根部下方，用于保障飞行的俯仰稳定性，尾翼与机身的连接采用嵌入式定位结构，装配后可保证各安定面的角度精度，避免飞行过程中出现气动配平偏差。从实际应用场景来看，该结构可作为初级航模教学的验证平台，用于航空科普教学中演示固定翼飞行器的基本气动原理，也可作为低速无人滑翔机的基础结构框架，通过加装轻量化传感器、动力模块拓展成为简易环境监测、航测作业的飞行载体，同时也能作为航空类专业学生开展结构设计、气动仿真练习的基础参照模型。在设计思路上，整个结构优先考虑加工与装配的便捷性，所有零部件均采用规则几何构型，无复杂曲面加工需求，可通过常见的泡沫切割、

　　板材裁切工艺完成实物制作，零部件之间的定位边界清晰，机翼与机身的对接位置设置有定位止口，装配时无需复杂工装即可保证机翼的安装角、上反角符合设计要求，尾翼与机身的对接位置同样设置有角度定位结构，能够保证垂尾与机身轴线的垂直度、平尾与机翼的安装角差控制在合理范围内，降低装配误差对飞行性能的影响。从安装边界来看，机身头部预留的载荷安装空间可适配重量在设计范围内的电池、接收机等组件，机翼的展长、弦长参数经过配平计算，与机身长度、尾翼力臂长度匹配，能够保证整机重心落在机翼弦长的合理区间内，无需额外增加配重即可满足滑翔飞行的重心要求，各结构件的壁厚设计兼顾了轻量化与结构强度需求，在常规滑翔降落的冲击载荷下不会出现结构断裂、变形的问题，

　　机翼的前缘做了钝化处理，既能够降低飞行过程中的诱导阻力，也能避免轻微碰撞时机翼前缘出现破损。整个结构的气动面过渡平滑，机翼与机身的连接处做了简单的整流处理，减少了干扰阻力的产生，尾翼的舵面预留位置可根据操纵需求加装简易操纵机构，实现俯仰、航向的手动或自动控制，对于入门级航模爱好者而言，该结构的容错率较高，即使在装配过程中存在小幅的角度偏差，也能维持基本的滑翔飞行能力，适合作为固定翼飞行器设计的入门练习案例，帮助设计者理解常规布局固定翼飞行器的受力传递路径、气动配平逻辑以及各部件之间的装配约束关系。
