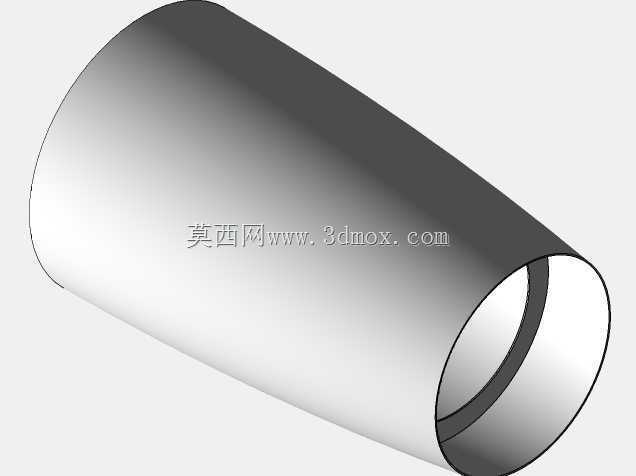

在航空航天动力装备的结构设计领域,喷气推进装置的三维结构还原一直是结构设计从业者需要反复打磨的核心内容,本次呈现的带锯齿形尾喷口的喷气装置结构,覆盖了从进气整流段到尾喷调节段的完整外部与核心衔接结构,可直接用于航空动力原理教学、飞行器总体布局匹配验证、相关部件的结构干涉校核等实际工程场景。从实际应用场景来看,这类结构不仅可用于民用大涵道比涡扇发动机的尾喷段改型验证,也能适配军用小涵道比喷气推进装置的尾喷口降噪、红外抑制相关的结构匹配工作,在航空院校的动力结构教学、航模动力系统改装、飞行器总体设计阶段的动力舱占位校核中都有实际使用价值。从功能特性来看,该结构完整还原了喷气装置的流线型进气整流罩,

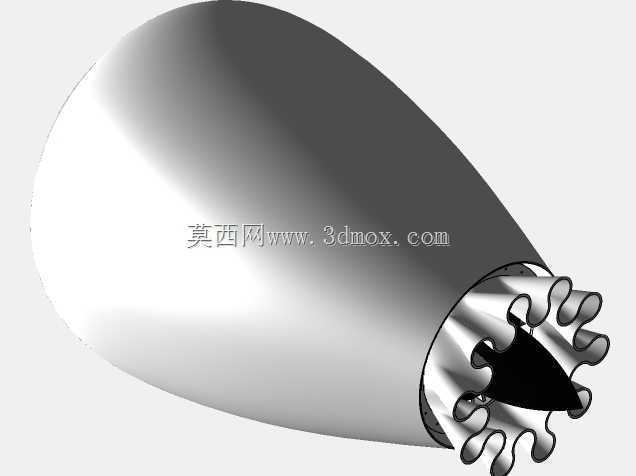

曲面过渡完全遵循亚音速进气道的气动设计要求,从进气口的圆弧收敛段到中段的等直舱段,曲面曲率连续无突变,能够保证进气气流在进入压气机段前保持均匀的流场分布,避免出现局部气流分离导致的进气效率损失。尾喷段采用的锯齿形唇口结构,并非单纯的外观造型设计,这类结构在实际工程中能够通过锯齿边缘的气流掺混作用,降低高温排气与外界冷空气接触时的速度梯度,从而实现排气噪声的降低,同时能够打散高温排气的核心热区,缩减红外辐射的特征信号强度,在民用航空降噪、军用飞行器红外隐身设计中都是经过实际验证的有效结构形式。从设计思路层面,该结构在建模阶段优先保证了各段结构的同轴度基准,所有回转段的轴线完全重合,避免了后续装配阶段出现的不同轴导致的转动件干涉问题;

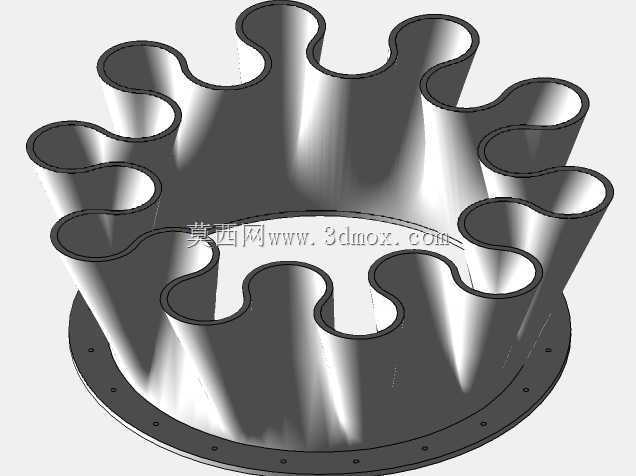

尾喷段的锯齿单元采用圆周阵列的方式生成,每个锯齿单元的型线完全一致,相邻锯齿的衔接处做了小圆角过渡,既避免了尖锐边角带来的应力集中问题,也能保证气流流过齿缝时的掺混效果均匀一致。在外形尺寸与安装边界的处理上,该结构的最大外径位于中段舱段位置,进气口直径按照常规亚音速进气道的流量匹配要求设计,整体长度与最大外径的长径比符合中小推力喷气装置的常规比例,安装时可直接以中段的环形安装边作为定位基准,安装边的端面与装置轴线保持垂直,能够保证与飞行器动力舱的安装架完全贴合,不需要额外做安装面的修配处理;尾喷段的锯齿末端超出安装基准面的长度经过控制,不会与飞行器尾部的整流结构、操纵舵面发生运动干涉,在进行飞行器总体布局匹配时,
只需要预留出尾喷口后方的排气通道空间即可,不需要额外调整尾段的结构位置。对于结构设计从业者来说,这类完整的喷气装置结构可以作为动力系统占位模型直接导入飞行器总体装配文件,快速完成动力段的重量配平、空间占位校核工作,也可以拆解尾喷口的锯齿结构,单独开展不同齿形角度、不同齿深参数下的气流掺混效果对比验证,不需要从零开始搭建基础曲面结构,能够大幅缩短前期方案设计阶段的建模耗时。在建模细节上,结构表面的曲面分块完全遵循实际加工的工艺拆分逻辑,进气整流罩、中段舱体、尾喷调节段的分模线位置与实际产品的工艺接缝位置一致,后续如果需要开展加工工艺设计、钣金成型模拟,可以直接在现有分块的基础上补充壁厚、加强筋等细节特征,不需要重新进行曲面的拆分处理。尾喷口内部的中心锥结构也做了完整还原,中心锥的曲面收敛角度与排气流的膨胀角度匹配,能够保证排气气流在尾喷段内完成充分膨胀,将燃气的内能高效转化为排气的动能,避免出现过度膨胀或者膨胀不足导致的推力损失。
