适配GoProHero7的运动相机稳定云台结构

　　户外极限运动拍摄场景中，运动相机的画面抖动一直是影响素材质量的核心痛点，这款适配GoPro Hero7的云台结构，正是针对骑行、滑雪、低空航拍挂载、户外徒步跟拍等高频运动拍摄场景开发的机械稳定载体，区别于电子增稳的后期裁切与画质损失，纯机械结构的云台可以从物理层面抵消运动过程中产生的多方向晃动，从拍摄源头保障画面的平稳输出。

　　从实际使用用途来看，该云台既可以通过侧方的连接轴适配手持握杆，作为手持稳定设备完成第一视角跟拍、移动延时拍摄等创作需求，也可以通过底部的安装孔位固定在头盔、自行车把、无人机挂载架、滑雪板固定座等多种运动载具上，不需要额外定制转接件就能完成多场景的快速切换，适配户外拍摄时多变的机位需求。

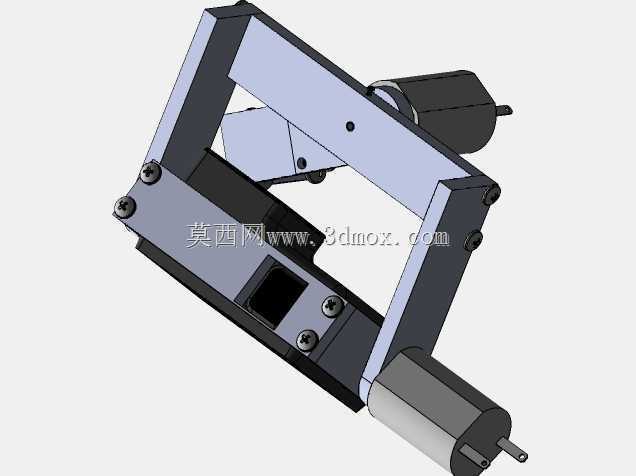

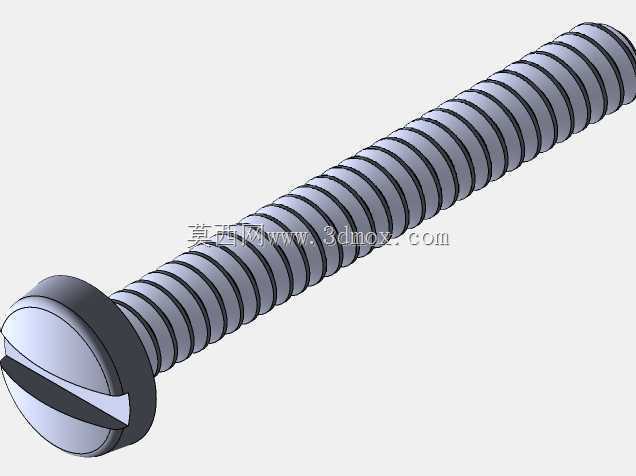

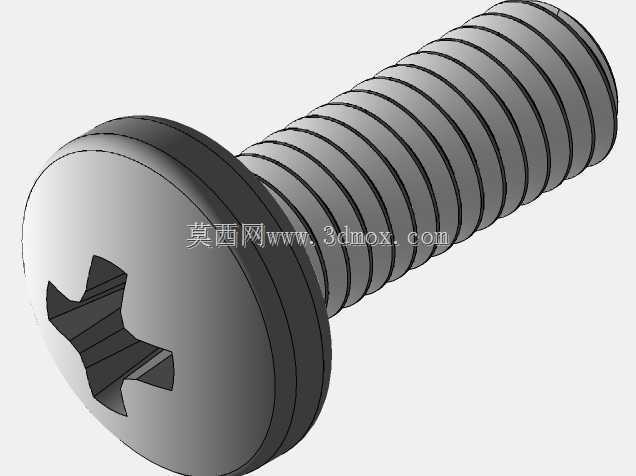

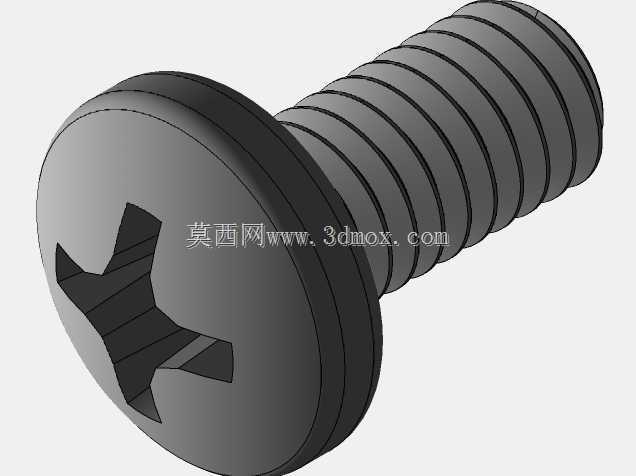

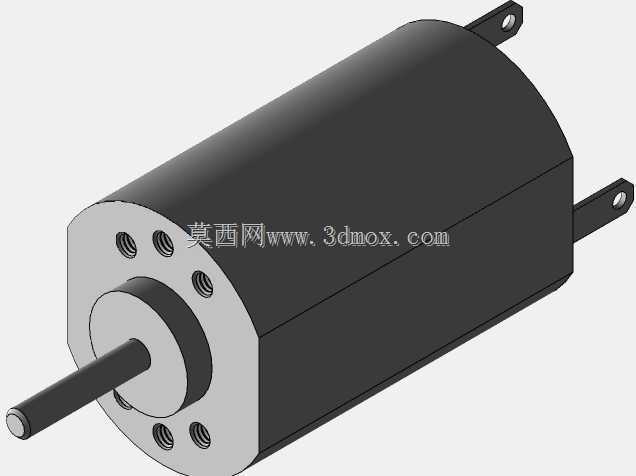

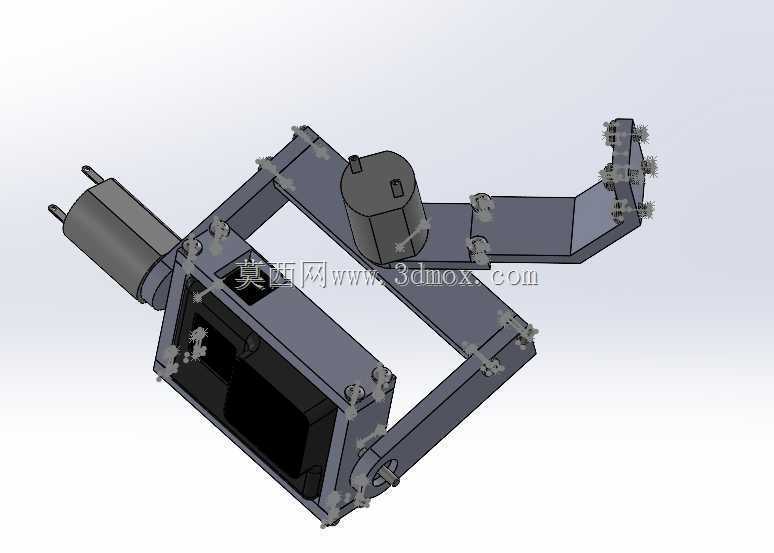

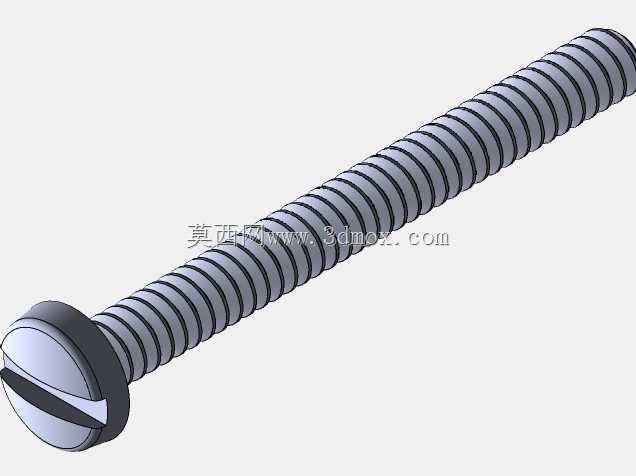

　　功能特性层面，这款云台采用双轴联动的框架式结构，两个转动轴分别对应俯仰方向与横滚方向的角度调节，轴端预留的驱动安装位可以直接适配微型直流减速电机，后续如果需要升级电控增稳，不需要对主体框架做二次打孔或切削加工，直接将电机与轴端的连接位锁紧即可完成组装。框架上所有的连接点位都采用内六角螺丝锁紧，既可以保证运动过程中结构不会出现松脱异响，也方便使用者根据实际拍摄需求调整轴臂的阻尼力度，在纯机械使用场景下，拧紧轴端的锁紧螺丝就可以将云台固定在特定拍摄角度，作为固定角度的相机支架使用。相机安装位采用包围式框体设计，框体内侧预留了2mm的缓冲垫安装槽，安装相机时可以粘贴EVA泡棉垫，既可以避免硬质金属框架刮花相机外壳，也能吸收运动过程中产生的高频振动，进一步降低画面的果冻效应。

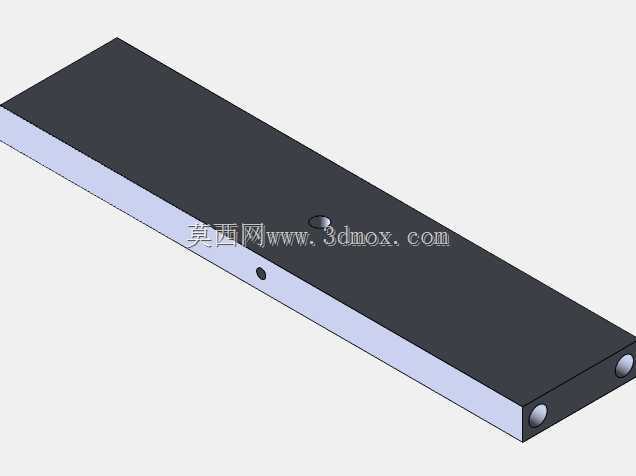

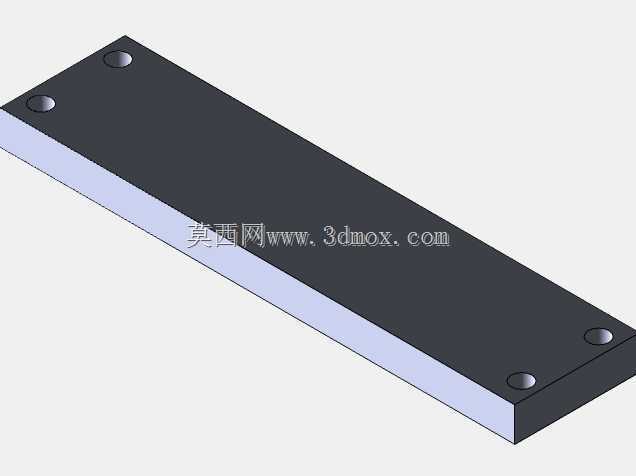

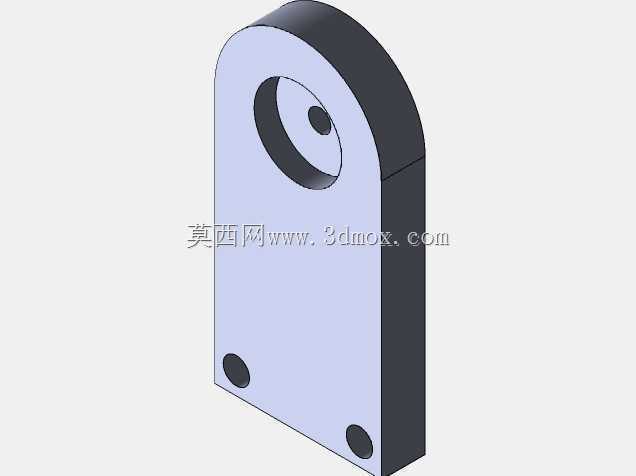

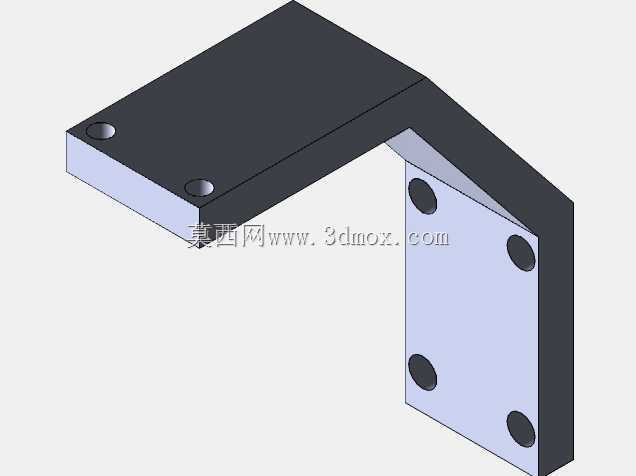

　　设计思路上，这款云台完全围绕GoPro Hero7的实际外形尺寸做正向适配，没有采用通用云台的大余量冗余设计，整体结构做了最大化的轻量化处理，所有轴臂都采用槽型截面设计，在保证结构刚性的前提下尽可能削减了非受力区域的材料厚度，整体重量控制在120g以内，不会给运动载具带来额外的负载负担，尤其是在无人机挂载场景下，轻量化的云台可以有效降低飞行负载，延长续航时间。框架的受力点都做了加厚处理，轴臂与转动座的连接位置设计了三角形加强筋，即使在高速运动产生的冲击力作用下，框架也不会出现形变偏移，保证相机的安装位置始终处于云台的转动中心，避免出现重心偏移导致的云台下坠、角度跑偏问题。

　　外形尺寸与安装边界方面，这款云台整体收纳尺寸为110mm85mm65mm，安装相机后整体重心落在底部安装孔的中心轴线上，底部的安装孔采用标准1/4英寸通用相机螺孔，兼容市面上绝大多数的相机三脚架、快装板、运动相机挂载配件，不需要额外的转接环就能完成固定。侧方的转动轴伸出长度为18mm，安装手持握杆时不会和相机的侧边按键产生干涉，使用者在握持状态下可以直接按到相机的录制键、模式切换键，不需要反复调整握持姿势。横滚轴的转动角度范围为正负45度，俯仰轴的转动角度范围为正负90度，既可以满足水平拍摄的常规需求，也可以调整到垂直向下、垂直向上的角度完成特殊视角的拍摄，转动到极限角度时轴臂上设计的限位凸台会挡住框架，避免转动角度过大拉扯到相机的连接线或者导致相机从安装位脱落。安装位的内框尺寸完全匹配GoPro Hero7的机身尺寸，相机装入后不会出现左右晃动的情况，框体上方预留了1mm的间隙，即使相机贴了钢化膜、套了薄款保护壳也可以正常装入，不需要拆除保护配件就能完成安装。

　　从结构可靠性角度来看，所有的转动配合位置都设计了0.1mm的配合间隙，即使在低温、高湿度的户外环境下使用，结构也不会因为热胀冷缩出现转动卡滞的问题，所有的螺丝孔位都设计了沉头结构，螺丝锁紧后不会突出框架表面，避免使用过程中勾挂到背包带、衣物等物件，影响拍摄操作。
