滚轮杠杆式气动机械阀结构设计

　　这款滚轮杠杆式气动控制阀，是气动回路里常用的机控换向元件，日常在轻工自动化生产线、包装设备输送线、工装夹具定位回路里都能见到它的身影，核心作用是通过外部机械触发行程，完成气路的通断或者方向切换，不需要额外的电控信号接入，纯靠机械接触触发，在防爆、高电磁干扰的车间场景里适配性很强。

　　从实际使用场景来看，这类阀常装在输送线的工位挡停位置、夹具的开合行程端点、设备安全门的联锁位置，当移动的工件、夹具压下滚轮摆杆的时候，阀内部的阀芯就会完成换向动作，输出气控信号给下游的气缸或者气控阀，完成对应的工位动作，比如工件到位后触发夹具夹紧、安全门打开后切断设备驱动气路这类逻辑，相比电控行程开关，它不需要布线，响应速度跟气动回路同步，不会出现电信号延迟或者触点烧蚀的问题，在多粉尘、有切削液的加工车间里故障率更低。

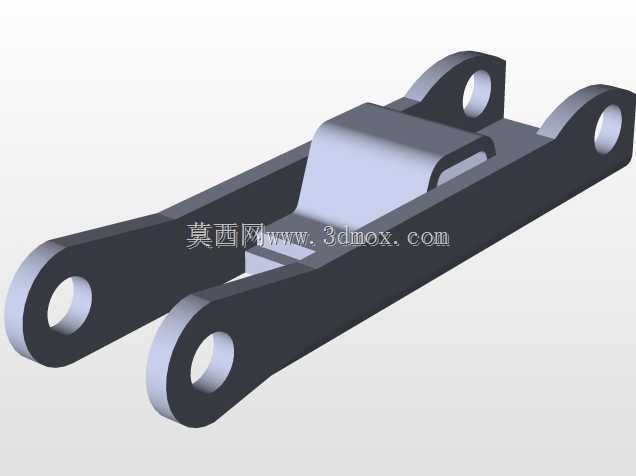

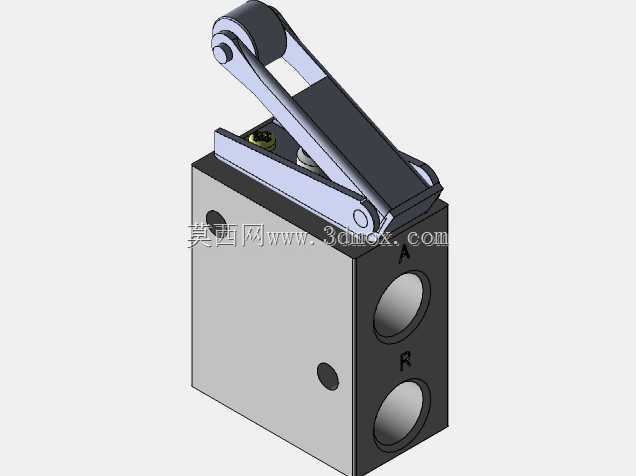

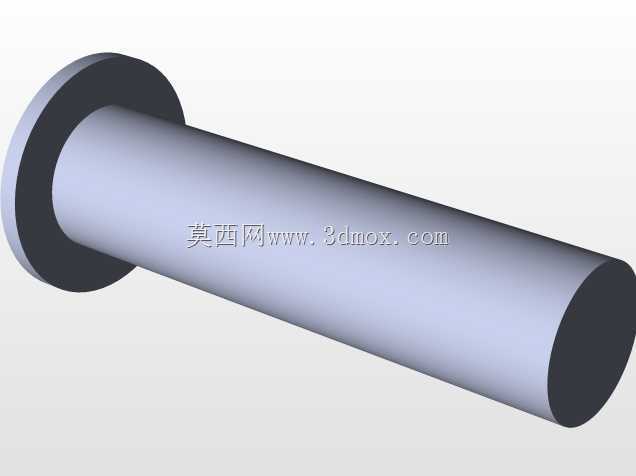

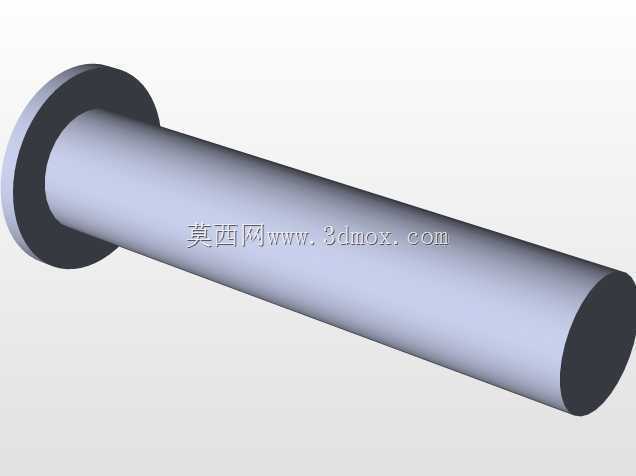

　　设计这款阀的三维结构时，首先要考虑的是触发端的受力角度，滚轮摆杆的摆角范围做了限位设计，最大摆角控制在25度以内，避免超程压坏内部阀芯密封结构，滚轮采用包胶金属轮结构，跟触发撞块接触的时候是滚动摩擦，不会像硬撞块那样长期摩擦刮伤接触表面，摆杆的转轴位置做了耐磨衬套嵌装，长期往复摆动不会出现转轴旷量，保证触发位置的精度稳定。阀体本身采用方块式集成结构，两个气口布置在阀体侧面，标识清晰的进气口和工作口采用标准内螺纹接口，跟常规气动接头的适配性很强，不需要额外做转接板就能直接装在设备的安装基面上，阀体底部做了两个定位销孔和安装螺孔，安装时先打定位销再锁螺丝，能保证长期震动工况下阀的位置不会偏移，触发点不会出现漂移。

　　从安装边界来看，这款阀的整体外形是紧凑方块结构，宽度方向尺寸控制在30mm以内，高度方向包含摆杆抬起的最高位置也不超过70mm，在狭小的工装间隙里也能布置，安装孔距符合通用机控阀的安装尺寸标准，可以直接替换同规格的其他品牌同类产品，不需要重新加工安装板。内部的阀芯采用截止式密封结构，相比滑阀结构，它的密封性能更好，对压缩空气里的少量杂质容忍度更高，不会因为少量粉尘卡滞阀芯造成气路串气，复位采用内置弹簧结构，当外部触发力撤掉之后，摆杆和阀芯能自动复位到初始状态，不需要额外的复位机构。

　　建模过程中，对摆杆的受力做了简化的运动仿真，验证了在全摆角行程里，摆杆跟阀体外壳不会出现干涉，滚轮的转动跟摆杆的摆动自由度完全独立，触发的时候滚轮能自由转动，不会出现滑动摩擦。阀体上的密封槽尺寸按照气动密封件的标准公差设计，O型圈安装后压缩量控制在合理范围，既不会因为压缩量太大造成阀的触发阻力过大，也不会因为压缩量不够出现漏气问题。侧面的气口螺纹深度做了足够的余量，接头拧入之后不会顶到内部的阀芯运动空间，同时螺纹底部做了密封平肩，装接头的时候加个密封垫就能保证端面密封，不会出现螺纹处漏气的问题。

　　在实际选型的时候，这类阀要注意触发撞块的接触速度，撞块压下滚轮的线速度不能超过1m/s，不然会造成阀芯冲击过大，缩短内部密封件的使用寿命，同时安装的时候要保证撞块的运动方向跟摆杆的摆动平面平行，避免侧向力作用在滚轮上，造成摆杆转轴弯曲变形。这款模型把所有的装配细节都做了还原，包括内部的弹簧、阀芯密封件、摆杆的固定螺丝都做了独立零件建模，导入装配环境之后可以直接做运动仿真，验证触发行程里的动作逻辑，也能直接导出工程图做安装板的配套设计，不需要再重新测绘尺寸。
