乘用车钢制滚压成型轮圈结构设计

　　日常做底盘行走部件建模时，轮圈是很容易被新手忽略细节的零件，很多人觉得就是个圆筒，真到匹配轮胎、对接制动盘、校核轮边安装间隙的时候，才会发现各个曲面的滚压弧度、安装面的平面度、气门嘴让位缺口的位置，每一处尺寸都卡着整车的硬边界。先从实际装车场景说，这类钢制轮圈多用于经济型乘用车、日常代步乘用车辆的非顶配配置，和铝合金轮圈比，它的抗冲击韧性更好，遇到路面坑洼、路肩剐蹭的时候不容易出现脆性开裂，后期维护成本也更低，适合日常通勤、非铺装路面短途通行的使用场景，不少营运类的入门乘用车也会选这类结构的轮圈，就是看重它的耐用性。

　　设计的时候最先要卡的是轮胎匹配边界，轮圈的名义直径是和轮胎的胎圈座直径严格对应的，这次做的34cm直径规格，对应的就是13英寸级别的民用轿车轮胎，胎圈座的角度、轮缘的高度完全照着GB/T 3487的要求来，不能随便改曲面弧度——要是胎圈座的锥角做小了，轮胎充气之后锁止力不够，高速行驶的时候容易出现轮胎脱圈的风险；要是锥角做大了，装胎的时候会特别费劲，甚至会把轮胎的胎圈钢丝扯断。轮缘的圆弧过渡也有讲究，不能做尖锐棱边，不然车辆重载过坑的时候，胎侧反复挤压棱边，很容易被磨出帘线断裂的暗伤，跑高速就有爆胎隐患。

　　然后是安装对接的边界，轮圈的中心孔要和轮毂轴头的定位凸台严格过渡配合，这个位置是轮圈的径向定位基准，要是中心孔做小了装不上去，做大了轮圈装车之后会出现径向跳动，跑起来方向盘抖，整车的NVH性能直接垮掉。周围的螺栓孔分布圆直径、螺栓孔的孔径也要和轮毂轴承座的安装孔完全对齐，螺栓孔的端面要做锪平处理，保证轮毂螺栓拧紧的时候，垫圈能完全贴合在安装面上，不会因为接触面倾斜导致螺栓预紧力不足，行驶中出现螺栓松动的风险。轮圈的内侧还要给制动卡钳、转向节留出足够的运动间隙，设计的时候要把轮辋的内偏距算准，要是偏距做小了，轮圈往外凸，不仅会蹭到翼子板内衬，还会改变轮距，影响整车的转向回正性能；要是偏距做大了，轮圈往内凹，就会蹭到制动卡钳，打方向的时候还可能蹭到下摆臂，根本没法装车。

　　从结构成型的角度说，这类钢制轮圈是用高强度热轧钢板卷圆焊接之后，经过多道滚压工序成型的，所以建模的时候所有的弯折处都要留好合理的冲压圆角，不能出现直角弯折，不然滚压的时候钢板会因为应力集中出现开裂，成品的疲劳强度也达不到要求。轮圈的通风结构？不对，钢制轮圈一般是和轮辐焊接成整体的，这次做的轮圈本体部分，要在对应轮辐焊接的位置留出均匀的焊接搭接面，搭接面的宽度要控制在合理范围，太窄了焊接强度不够，承受侧向力的时候容易开焊，太宽了会增加不必要的重量，提升簧下质量，影响整车的悬挂响应。还有气门嘴的安装孔，位置要开在轮辋的凹槽最深处，不能和轮辐的位置重叠，不然装气门嘴的时候工具伸不进去，后期给轮胎充气、测胎压的时候也不方便，孔的边缘要做翻边处理，增加孔位的刚度，也能避免割坏气门嘴的橡胶底座。

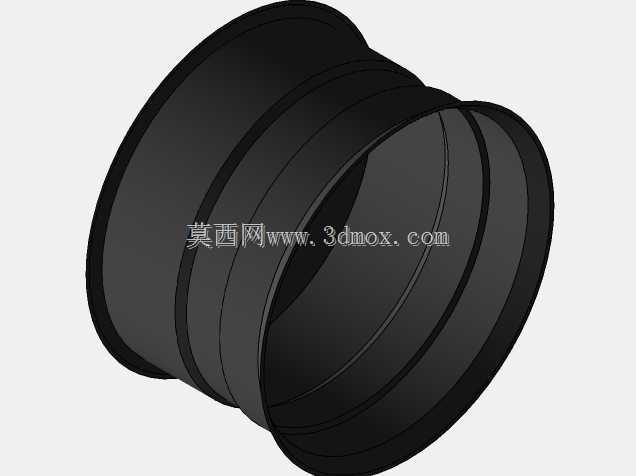

　　实际建模的时候，我习惯先把胎圈座、轮缘、中心槽的几个关键截面轮廓画出来，用旋转命令做出基础的筒体，然后再处理焊接面、气门嘴孔这些细节，所有的壁厚都保持均匀，毕竟是钢板滚压件，壁厚差太大会导致滚压的时候材料流动不均匀，出现局部起皱或者拉裂的问题。还要做动平衡的预留考量，轮圈本身的质量分布要尽量均匀，焊接位置的余高不能太高，不然后期装车做动平衡的时候需要贴太多平衡块，既影响美观，高速行驶的时候平衡块也容易被甩飞。另外轮圈的表面处理一般是电泳加喷粉，建模的时候不用做表面涂层的厚度，但是要避免出现封闭的空腔，不然电泳的时候药液排不出来，后期会从内部生锈，缩短使用寿命。

　　很多新手做轮圈模型的时候，只会照着外观画个大概的圆筒，忽略了各个配合面的尺寸公差，真要拿去做生产或者改装匹配的时候，根本用不了。做这类行走部件的三维模型，核心是要把所有的安装边界、配合公差、工艺可行性都考虑进去，不是看着像就行，每一个曲面、每一个孔位的尺寸，都要对应实际装车的需求，毕竟轮圈是直接关系到行驶安全的部件，一点尺寸偏差都可能引发严重的安全问题。平时做这类零件建模前，最好先找同规格的实物测几个关键尺寸，比如胎圈座直径、轮缘高度、中心孔直径、螺栓孔分布圆这些硬参数，不能凭感觉画，不然做出来的模型只能当外观件看，没有任何工程实用价值。
