F1赛车前端鼻锥空气动力学结构设计

　　该部件为方程式赛车前端核心空气动力学构件，安装于赛车最前端的单体壳前部延伸区域，是整车空气动力学套件的起始导流结构，直接决定车头区域的气流走向与下压力生成效率。从实际赛事应用场景来看，该部件处于赛车正面迎风的核心位置，行驶过程中首先接触高速来流，需要将正面冲击的气流有序拆分，一部分引导至车身底部扩散器区域，为底板下压力生成提供稳定的入流条件，另一部分引导至两侧前翼、导流板区域，配合前轮周边的气流疏导结构，减少前轮转动带来的乱流干扰，同时还要为赛车前部的冷却系统进气口预留合理的气流通道，保证散热器、制动系统的冷却进气效率。

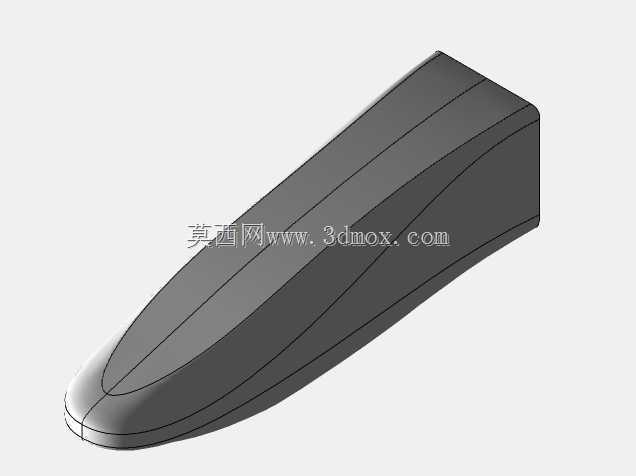

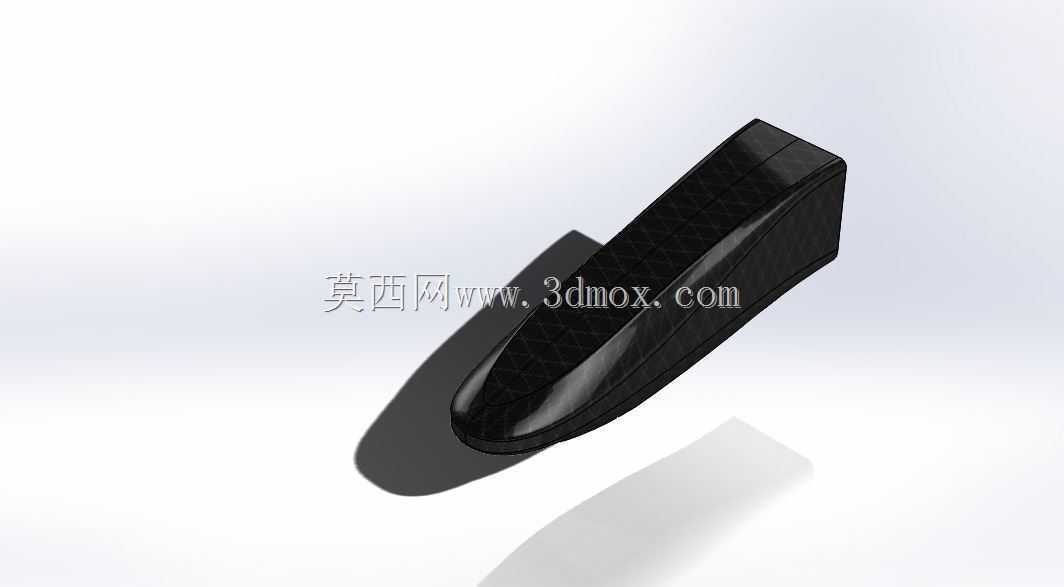

　　在功能特性层面，该结构采用狭长的楔形流线构型，整体截面从前端的窄薄形态向后逐步平滑加宽抬升，表面连续无突兀折角，能够最大程度降低迎风面的正压阻力，避免气流在构件表面发生过早分离形成湍流。构件底部设计为贴合前翼安装基准的平面结构，预留了与前翼主片、副翼的安装定位接口，可直接匹配标准方程式赛车的前端安装点位，不需要额外做转接结构适配。侧面的曲面曲率经过多轮CFD仿真迭代，能够让流经侧面的气流保持附着状态，顺着曲面流向车身侧箱区域，减少气流溢出到前轮外侧形成的诱导阻力。构件内部设计为中空夹芯结构，外层为碳纤维铺层，内部填充轻质蜂窝芯材，在保证结构刚度满足高速行驶抗冲击要求的前提下，尽可能降低构件自身重量，避免增加车头前部的簧下质量负担，影响转向响应灵敏度。

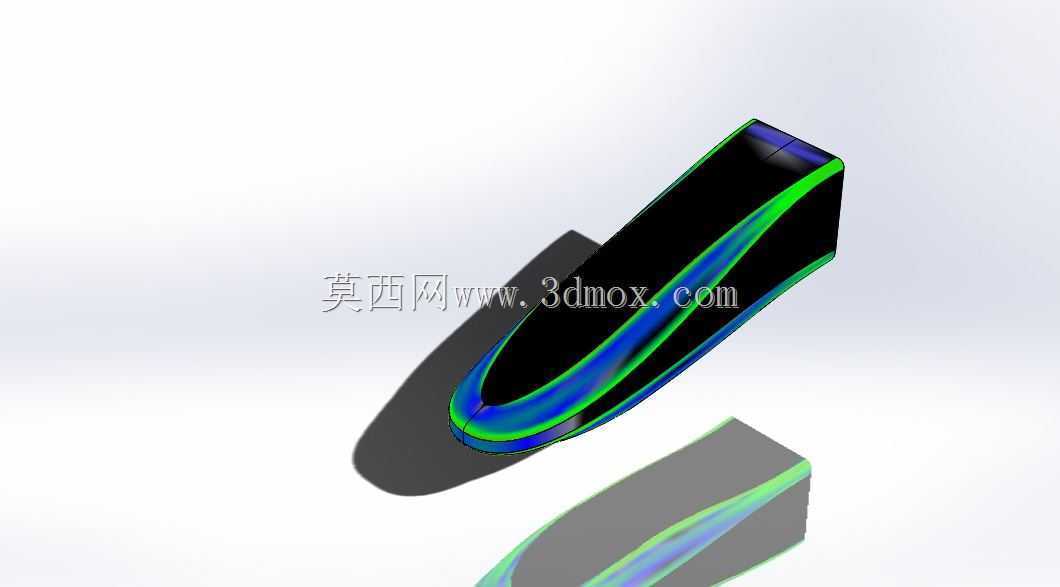

　　从设计思路上看，该结构的建模过程优先保证气动曲面的G2连续性，所有曲面过渡位置均做曲率连续处理，避免出现局部曲率突变导致的气流分离。建模时首先确定前端的鼻尖点坐标，结合整车轴距、前轮位置、前翼安装高度确定整体的纵向轮廓线，再通过多组横向截面线放样生成主体曲面，之后对曲面与前翼、单体壳的连接位置做相切过渡处理，保证安装后整个车头区域的曲面顺滑衔接。结构的安装边界严格遵循方程式赛车的技术规则要求，前端突出长度不超过前轮中心线的规定范围，宽度控制在前轮内侧的限定区间内，高度不超过前翼主片的安装基准面，避免出现规则违规问题。构件后部的安装法兰位置设计了均匀分布的螺栓孔位，孔位间距与单体壳前端的预埋安装螺母位置完全匹配，安装时可直接通过高强度螺栓锁紧，配合定位销实现精准定位，保证高速行驶下构件不会出现振动移位。

　　在实际工程验证环节，该结构的外形尺寸经过风洞试验校准，不同截面的厚度变化率控制在合理区间，既保证前端足够纤细以降低迎风阻力，又能在后部提供足够的结构强度，承受高速行驶下的气动载荷以及可能的碎屑冲击。构件表面的碳纤维铺层方向按照载荷路径排布，主要受力方向采用0度铺层保证轴向刚度，环向采用45度铺层提升抗扭性能，能够承受超过300km/h时速下的气动升力与侧向力载荷，不会出现结构变形导致的气动特性偏移。针对雨天行驶场景，该结构的下部曲面特意设计了微小的导流棱边，能够将前轮溅起的水雾引导至车身外侧，避免水雾被吸入侧箱进气口影响发动机冷却效率，同时减少水雾附着在后视镜区域影响车手视线。
