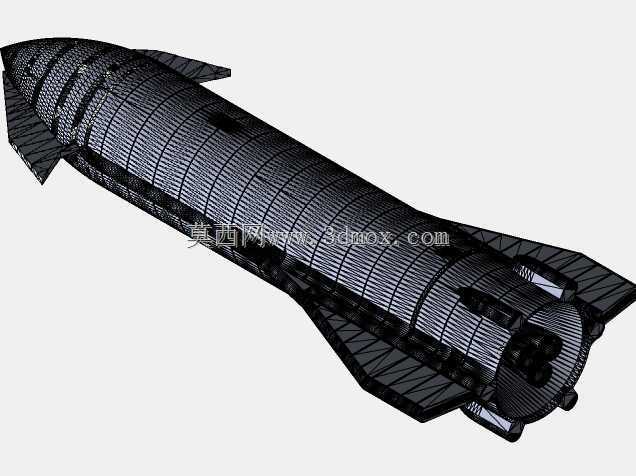

SpaceX星舰MK1航天器结构三维建模

　　本次建模的星舰MK1构型，核心面向近地轨道载荷投送、深空探测载具预研、可重复使用航天运载器结构验证等应用场景，作为航天领域下一代全流量分级燃烧循环运载器的初代验证构型，其结构设计直接服务于单级入轨、垂直回收、跨大气层飞行的实际工程需求，区别于传统一次性运载火箭的结构逻辑，该构型从设计之初就将再入热防护、着陆支撑结构、多发动机并联布局、推进剂贮箱共底设计作为核心设计锚点。从外形尺寸与安装边界来看，该构型整体采用大长细比钝头体设计，箭体尾部设置四片对称分布的栅格翼与着陆支腿集成结构，头部采用圆弧过渡钝头构型以降低再入过程中的气动加热峰值，箭体主体为等直径圆柱段，内部集成液氧甲烷贮箱、航电设备舱、发动机推力传递结构、有效载荷舱等核心舱段，

　　建模过程中严格遵循实际工程中的结构传力路径设计：尾部发动机集群的推力通过井字梁结构传递至箭体主承力桁条，桁条沿箭体轴向均匀分布，与蒙皮形成半硬壳式承力结构，共底贮箱的设计将液氧舱与甲烷舱的分隔结构重量压缩至传统贮箱的60%以下，同时在建模中预留了贮箱增压管路、传感器走线、阀门安装的接口位置，完全匹配实际总装过程中的安装边界要求。在功能特性层面，该构型的栅格翼结构在再入阶段通过偏转调整箭体气动压心位置，保证箭体以大攻角姿态完成大气减速，着陆支腿在触地前展开，通过缓冲吸能结构吸收着陆冲击载荷，箭体表面的热防护结构采用分块式设计，建模过程中对每一块防热瓦的安装间隙、固定卡扣位置都做了精细化还原，避免后续热防护仿真过程中出现结构干涉问题。

　　设计思路上完全摒弃了传统火箭“牺牲结构重量换取单次任务可靠性”的逻辑，所有结构件都按照多次重复使用的疲劳寿命要求做了冗余设计，比如箭体与栅格翼的连接铰点，建模时采用了双组冗余轴承结构，能够承受再入阶段最大15g的气动载荷同时满足100次以上的展开收起循环寿命要求；发动机舱段的热防护屏蔽结构，采用多层金属隔热屏设计，在建模中预留了每层隔热屏的膨胀间隙，避免发动机工作时的高温导致结构热变形卡滞。从实际工程应用的角度出发，该三维模型可直接用于气动仿真前处理、结构模态分析、总装工艺干涉检查、着陆冲击动力学仿真等工作，模型中所有的结构倒角、壁厚变化、连接孔位都按照实际加工工艺要求做了还原，比如贮箱壁板的铣切减重槽、桁条与蒙皮的连接铆钉位置、

　　管路穿过舱壁的密封座结构，都没有做过度简化，能够直接导入有限元分析软件做网格划分，不需要二次修补几何特征。在安装边界的处理上，模型中所有的外接设备接口都做了安装面与定位孔的还原，包括航电传感器的安装基座、推进剂加注口的法兰结构、着陆支腿的铰接座定位尺寸，完全匹配地面总装工装的定位要求，不需要额外调整坐标基准即可完成虚拟总装验证。区别于很多概念化的航天运载器模型，该建模过程中充分考虑了实际加工过程中的工艺可行性，比如箭体蒙皮的分块尺寸按照现有大型卷板设备的加工能力设置，没有出现超出常规加工幅面的整体壁板结构，贮箱共底的成型模具分型面也在模型中做了隐含的结构对应，能够直接用于工艺成型方案的论证。
