飞翼布局隐身无人作战航空器结构设计

　　从结构设计维度拆解这套飞翼构型无人作战平台的设计逻辑，首先要明确其核心应用场景——高威胁空域下的穿透式侦察与精确打击任务，这类任务对平台的雷达反射截面积、航程载荷比、低空突防稳定性都提出了极高要求，传统垂尾布局的无人机很难在宽频雷达探测下实现全向隐身，因此飞翼无尾布局成为这类平台的首选构型。

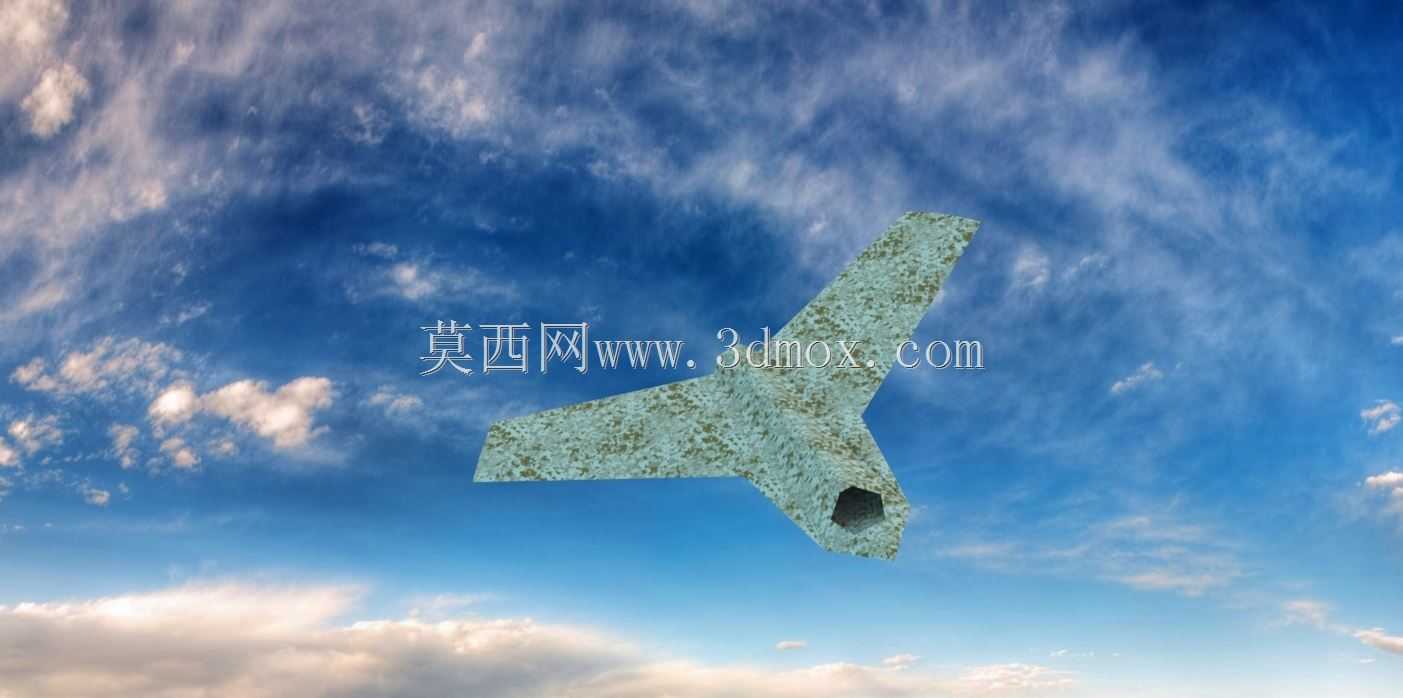

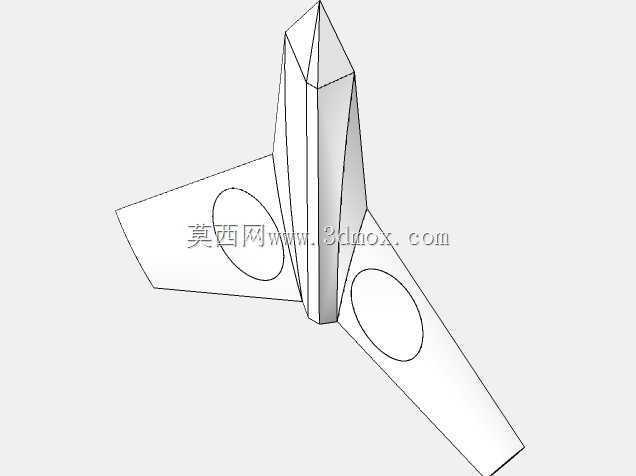

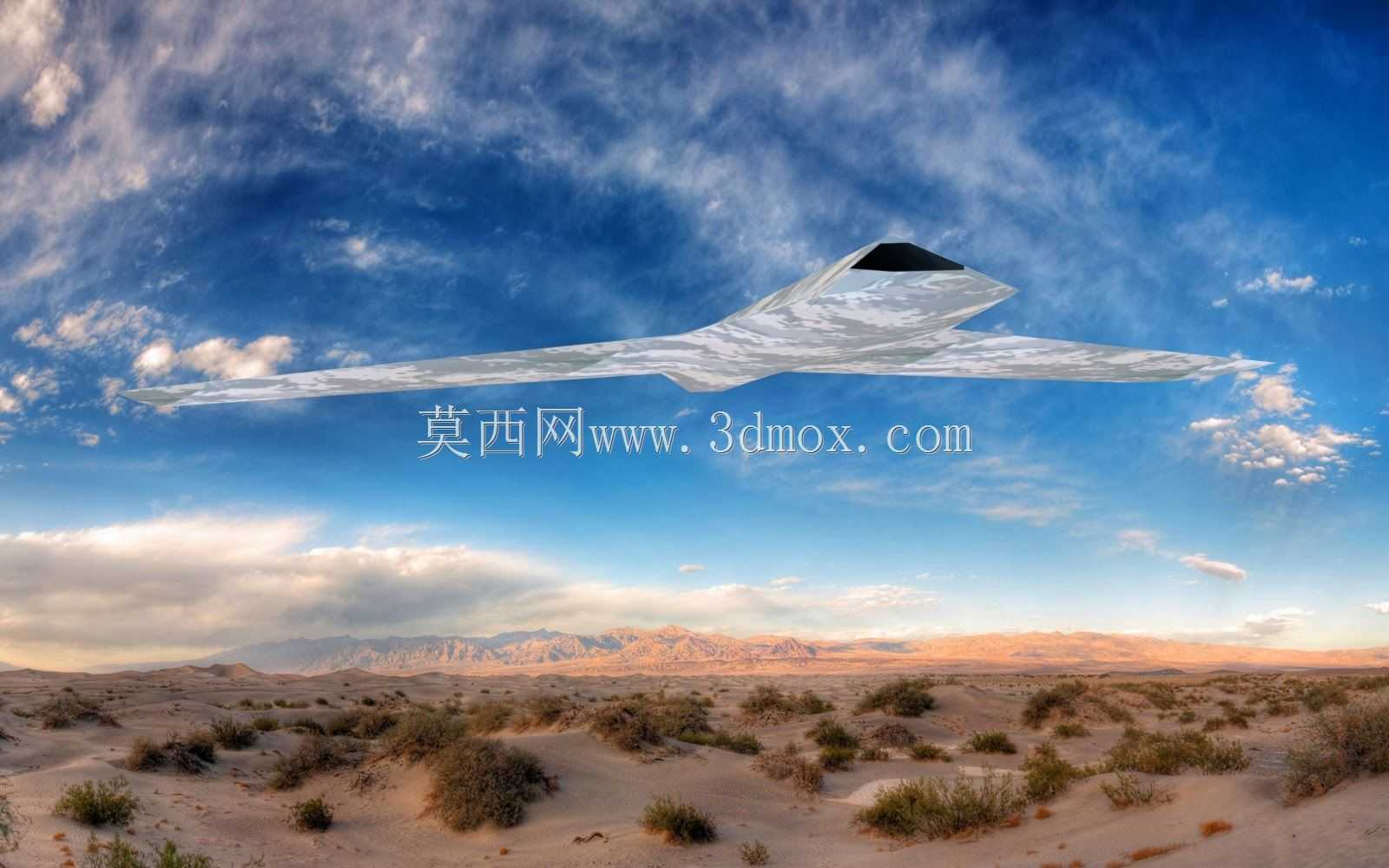

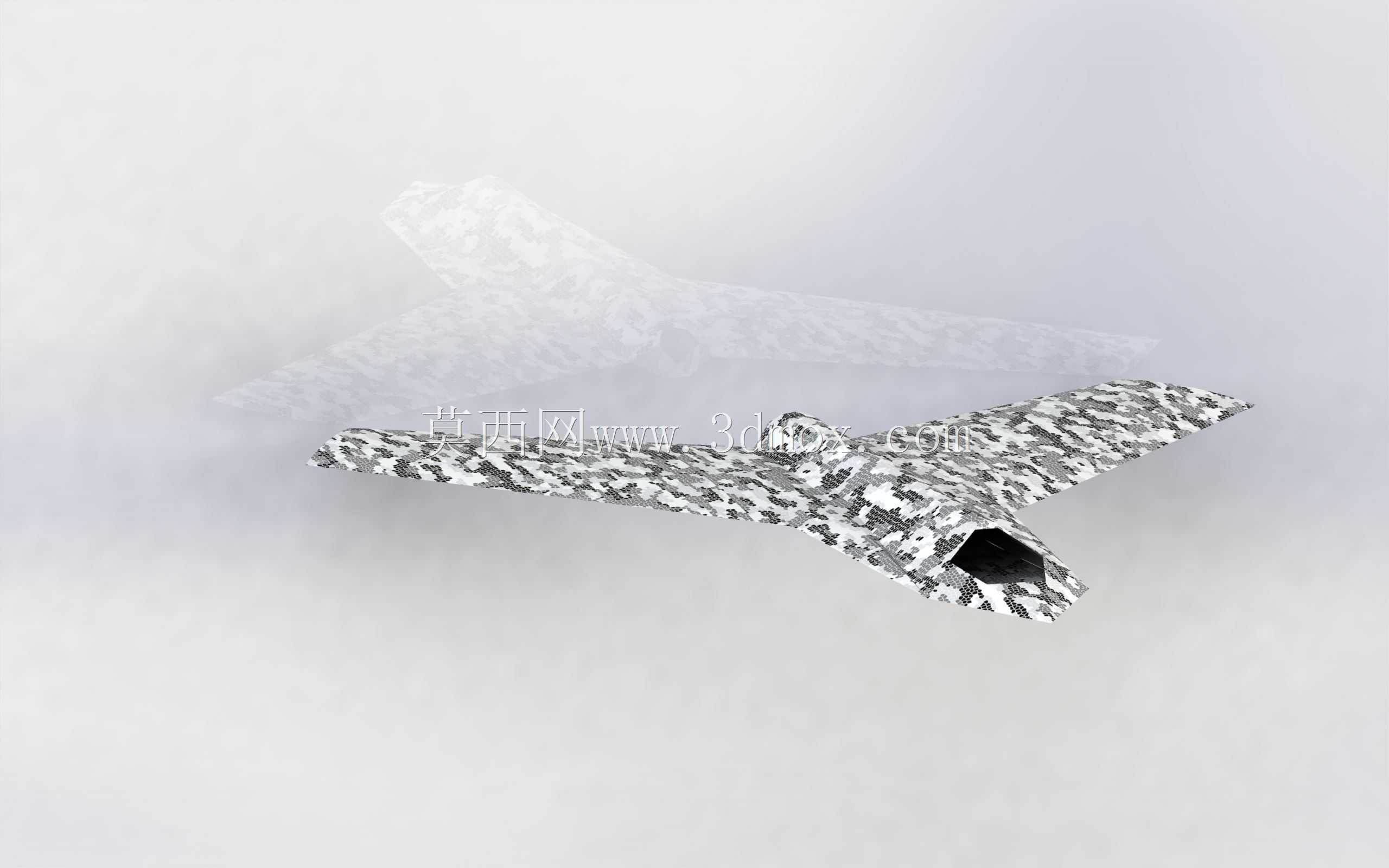

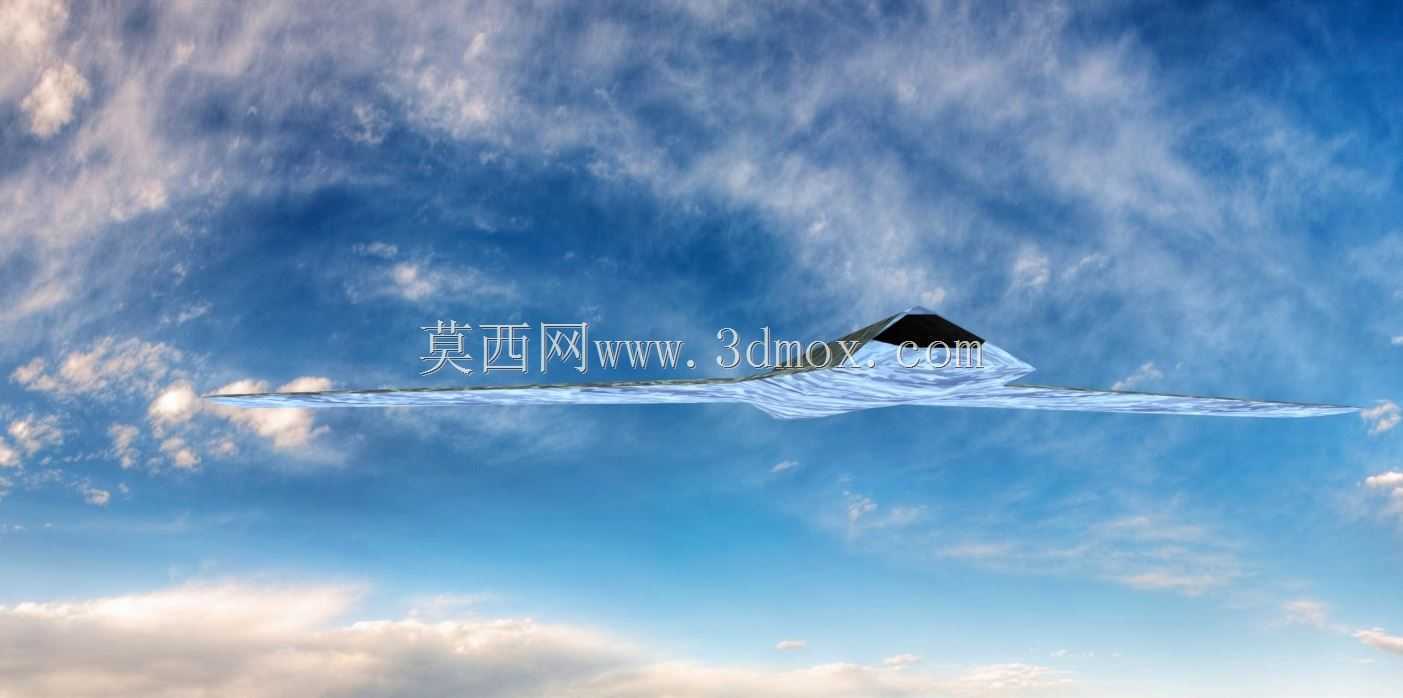

　　设计初期首先要划定安装边界与外形尺寸约束，这类无人平台通常需要适配野战隐蔽机库、航母舰载机升降机、运输机货舱装载的尺寸要求，因此翼展控制在12-18米区间，机身长度控制在8-11米区间，机身最大厚度不超过1.8米，既保证内部弹舱与燃油舱的装载空间，又能满足多场景部署的尺寸限制。整机采用翼身融合设计，取消传统平尾、垂尾等突出气动面，所有翼面边缘严格遵循平行原则，将雷达反射波集中到4个非关键方向，避免雷达波沿入射方向原路返回，进气道布置在机身上方，采用S型弯管设计遮挡发动机压气机叶片，进一步降低正面雷达反射特征。

　　从功能特性来看，这套构型首先解决了飞翼布局的航向稳定性问题，传统飞翼布局没有垂尾，航向阻尼不足，容易出现荷兰滚、侧滑偏离等问题，设计时通过后缘多块开裂式阻力舵实现航向控制，两侧阻力舵差动开合时，可在不产生明显滚转力矩的前提下提供航向操纵力矩，同时配合机翼后缘的升降副翼实现俯仰与滚转操纵，所有操纵面的作动机构都埋入机翼结构内部，作动机构舱盖与机翼表面齐平，避免突出结构产生额外雷达散射。机身中段设置内置弹舱，弹舱门采用锯齿状接缝设计，舱门关闭时与机身表面完全贴合，可挂载精确制导弹药或侦察传感器载荷，弹舱两侧布置整体式燃油舱，充分利用翼身融合的内部空间，提升载油量进而拓展作战半径。

　　气动设计层面，整机采用超临界翼型，翼型相对厚度从翼根到翼尖逐步递减，翼根处相对厚度约12%，保证结构强度与内部装载空间，翼尖处相对厚度缩减至8%，降低诱导阻力，机翼前缘后掠角控制在35度左右，兼顾高亚音速巡航效率与低速起降性能，机翼前缘设置无缝式襟翼，后缘设置大面积富勒襟翼，起降阶段襟翼向下偏转，可大幅提升低速升力系数，降低起降滑跑距离，适应前线简易跑道的起降要求。机身表面所有口盖、接缝都采用锯齿形设计，所有外露传感器都做了共形处理，将大气数据传感器、通信天线、导航天线全部埋入机身蒙皮内部，采用透波材料覆盖，避免天线突出产生雷达反射。

　　结构选材上，机身主承力结构采用高强度铝合金与钛合金混合架构，机翼主梁采用钛合金整体锻件，承受机翼升力产生的弯曲载荷，翼肋采用铝合金机加结构，蒙皮采用碳纤维复合材料铺层设计，既降低结构重量，又保证蒙皮表面的连续性，减少台阶与缝隙带来的雷达散射。起落架采用前三点式布局，前起落架布置在进气道下方，主起落架布置在机身两侧翼根处，起落架舱门同样采用锯齿设计，收起后舱门与机身表面齐平，起落架减震行程经过优化，可适应简易跑道的不平整路面，降低着陆冲击对机身结构的影响。动力系统采用一台无加力涡扇发动机，发动机安装在机身中段靠后位置，发动机尾喷口采用扁平化设计，喷口上缘向后延伸超过下缘，遮挡下方红外探测设备的视线，同时喷口内部引入旁路冷空气与高温排气混合，降低排气温度，缩减红外特征信号。

　　从实际使用场景出发，这套构型的设计还充分考虑了维护性要求，机身表面设置了数量合理的维护口盖，所有口盖都采用快卸锁设计，不需要复杂工具即可快速打开，维护人员可直接接触到航电设备、燃油管路、液压系统等需要定期检查的部件，航电设备采用模块化设计，可根据任务需求快速更换侦察、电子战、打击等不同任务模块，不需要对机身结构进行大改。飞翼布局的升阻比相比传统布局无人机提升30%以上，相同燃油量下可获得更远的航程与更长的留空时间，适合执行长航时侦察、远程精确打击、防空压制等任务，无尾布局的隐身特性可大幅压缩敌方防空系统的探测距离，提升平台的突防成功率与战场生存能力。
