涵道式四旋翼无人飞行器结构设计

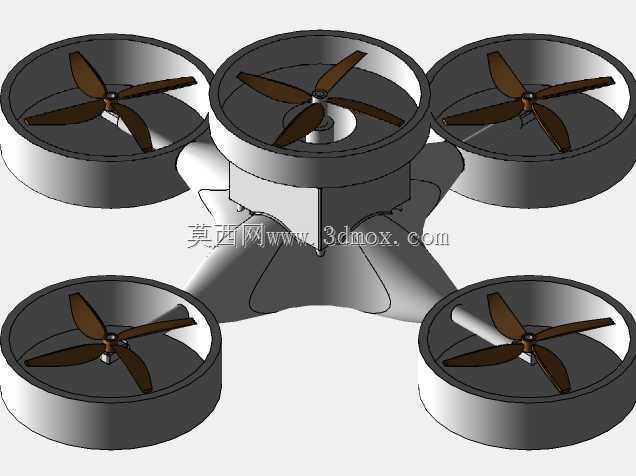

　　这套涵道式四旋翼结构的设计初衷，是针对常规开放式旋翼无人机在作业过程中存在的旋翼剐蹭风险、低空作业气流扰动大、人员密集区域作业安全冗余不足等实际痛点展开的，目前这类结构的机型已经在小范围航测、园区巡检、低空近距影像采集等场景中逐步替代部分开放式旋翼机型。从结构布局来看，四个旋翼舱采用中心对称式分布，中心主机舱与四个旋翼支臂采用一体化流线过渡设计，没有突兀的直角转折结构，这种设计一方面可以降低飞行过程中支臂位置的紊流产生概率，减少不必要的气动损耗，另一方面一体化的过渡结构也能分散支臂与中心舱连接位置的应力集中，避免长期起降振动带来的连接位疲劳开裂问题。每个旋翼外围的环形涵道结构并非单纯的防护圈，其内壁做了1.2度的微锥度设计，

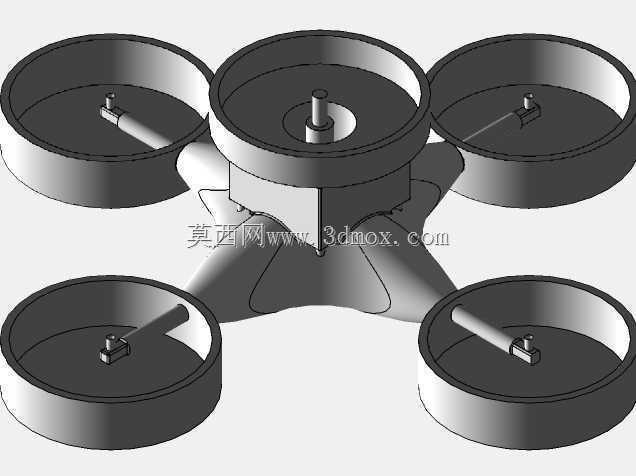

　　旋翼转动时，涵道可以对下洗气流形成约束，减少旋翼尖部的涡流损耗，同等旋翼转速下能提升约8%的有效升力，同时环形涵道的边缘做了R3的圆角过渡，即便飞行过程中碰到树枝、建筑墙面或者近距离接触操作人员，也不会像开放式旋翼那样直接造成切割伤害，大幅提升近距作业的安全性。中心主机舱的设计预留了足够的安装边界，舱体内部直径120mm，有效安装高度75mm，可以容纳常规的飞控板、电池仓、图传模块以及GPS天线组件，舱体顶部预留了标准的M3安装孔位，支持快拆式载荷挂载，可根据作业需求更换航拍相机、测绘模块或者小型喊话装置，挂载接口的承重上限设计为1.2kg，覆盖绝大多数轻量化作业载荷的安装需求。四个旋翼支臂的内部做了镂空减重设计，

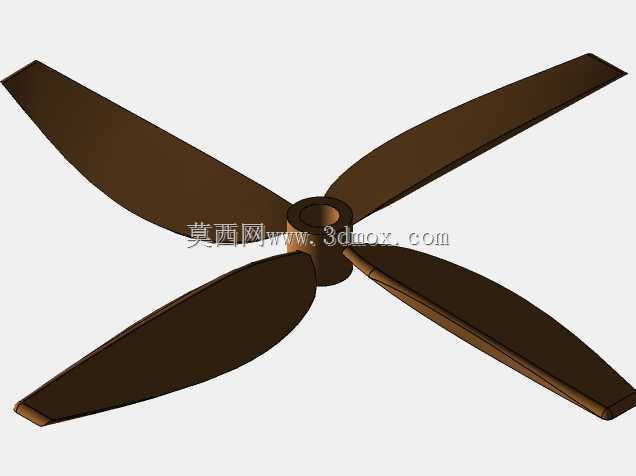

　　同时在支臂与涵道连接的位置设置了加强筋结构，保证支臂刚性的同时尽可能降低整机结构重量，单个支臂的长度从中心舱外壁到涵道内壁为110mm，涵道本身的内径为160mm，适配15寸规格的螺旋桨安装，涵道侧壁厚度为3mm，采用等壁厚设计，既可以满足注塑或者3D打印加工的工艺要求，也能保证结构受侧向冲击时的抗变形能力。起落支撑结构直接集成在每个涵道的下沿位置，没有额外设计突出的起落架，四个支撑点与涵道下沿齐平，支撑面的投影直径达到480mm，起降时的稳定性远高于常规窄距起落架的四旋翼机型，同时这种集成式支撑不会额外增加飞行风阻，也避免了外置起落架在复杂地形起降时被杂草、碎石勾挂的问题。从实际作业适配性来看，这种涵道结构的机型在楼宇间巡检时，

　　即便贴近墙面飞行，涵道也能先于旋翼接触障碍物，不会直接打桨坠机；在人员活动的园区做安防巡检时，即便出现操作失误靠近人员，环形涵道的防护也能避免旋翼直接接触人体造成伤害；在做低空航测作业时，涵道约束后的下洗气流更平稳，低空飞行时的姿态扰动更小，采集的影像数据清晰度更有保障。设计过程中针对结构的动平衡也做了对应考量，四个涵道的安装基准面统一以中心舱的底板为基准，平面度公差控制在0.1mm以内，避免旋翼安装面不平带来的高频振动，支臂内部预留了电调的安装位，电调走线可以完全隐藏在支臂内部，不会有外露线材干扰气流，也减少了线材被旋翼打到的风险。整机的装配逻辑采用模块化设计，中心舱的上下盖采用卡扣加螺丝的双重固定方式，日常维护时不需要完全拆解整机就可以更换内部的飞控或者电池组件，每个涵道的电机安装座设置了2mm的调节余量，可以在装配时微调电机的垂直度，抵消加工误差带来的姿态偏移问题。需要注意的是，这种涵道结构相比同尺寸的开放式旋翼机架，整机重量会增加约15%，所以在动力匹配时需要对应选择KV值略低、拉力余量更大的电机搭配，保证整机的推重比维持在2.5:1以上，满足机动飞行和载荷挂载的动力需求，另外涵道内壁的光滑度会直接影响气动效率，加工时要尽量避免内壁出现明显的层纹或者凸起，减少气流摩擦带来的动力损耗。
