隐身构型固定翼无人飞行器外观结构设计

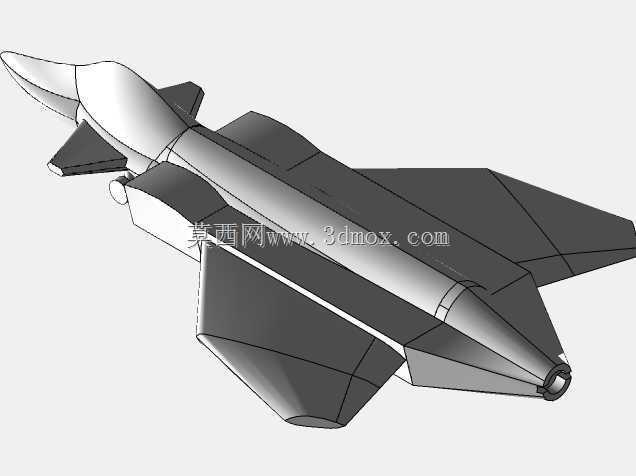

　　本次呈现的固定翼无人飞行器结构设计，整体采用低可探测性棱面修型的飞翼融合布局，在结构设计阶段优先考虑了低空突防场景下的雷达散射截面控制需求，所有外露翼面与机身衔接处均做了连续棱边过渡处理，取消了传统飞行器的独立垂直尾翼结构，将航向稳定控制面整合到后缘翼段当中，减少了突出结构带来的气动阻力与信号反射特征。从实际应用场景出发，该构型可适配边境巡逻、电力线路巡检、复杂地形测绘等需要长航时低空作业的任务场景，机身中段预留的设备舱空间可根据任务需求搭载光学摄像模块、红外探测模块或者小型大气采样装置，设备舱采用快拆式口盖设计，地勤人员无需借助专用工具即可完成任务载荷的更换与调试，大幅缩短外场作业的准备周期。在气动设计思路上，

　　整机采用翼身融合的升力体构型，相较于传统筒状机身加机翼的布局，能够在相同翼展尺寸下获得更大的升力系数，降低巡航阶段的动力消耗，进而提升续航表现；机头位置做了多棱面切尖处理，既能够为前视探测设备提供无遮挡的安装视野，也能避免曲面结构形成的强雷达反射源，进气道布置在机身背部，避开地面雷达的主要照射方向，同时减少起降阶段地面杂物被吸入动力系统的风险。外形尺寸方面，整机翼展控制在1.2米量级，机身长度约1.8米，机身最大宽度0.35米，整体外廓尺寸能够适配常见的小型弹射起飞架与车载收纳箱，外场转场时无需拆解主翼即可完成装车运输；安装边界上，主翼与机身采用插接式连接结构，连接销孔的位置公差控制在0.1mm以内，

　　保证每次拆装后翼面的安装角保持一致，避免因装配误差带来的气动配平偏差，后缘控制舵面的舵机安装座预设在翼面内部的加强肋位置，舵机输出轴与舵面摇臂的连接间隙预留0.05mm的活动余量，既保证舵面偏转的响应速度，也不会因温度变化导致结构卡滞。结构细节上，机身主体的棱边均做了0.8mm的圆角过渡，避免尖锐棱边在加工或者装配过程中造成操作人员划伤，同时也能降低飞行过程中棱边位置的气流分离强度，提升低速飞行阶段的操控稳定性；机尾的动力舱段采用快拆式连接设计，可根据任务需求更换不同推力的动力单元，动力舱的散热通道顺着机身棱边的走向布置，不会额外增加机身的迎风阻力，尾喷口位置做了锯齿形修型，与整机的棱边设计风格保持统一，

　　同时也能优化后向的信号反射特征。起落架部分采用前三点式可收放结构，前起落架布置在机头下方的设备舱前端，主起落架布置在机身重心稍靠后的位置，保证起降阶段的姿态稳定性，起落架舱门与机身表面完全齐平，收起后不会破坏机身的连续棱面结构，避免额外的气动阻力与信号反射。在结构强度设计上，机身主承力框采用一体化布局，翼身连接位置的承力结构做了局部加厚处理，能够承受1.5kg的任务载荷与5g的机动过载，满足低空复杂气流环境下的飞行强度要求，所有外露的结构缝隙均控制在0.2mm以内，减少缝隙带来的气动干扰与信号散射。该构型在设计阶段充分考虑了民用小型加工场景的工艺可行性，所有曲面均采用可展开的直纹面设计，既可以通过3D打印工艺快速制作原型验证件，也可以通过轻木切割、复合材料模压的方式进行小批量生产，不需要复杂的五轴加工设备即可完成整机结构的加工制作，降低了小批量试制的成本门槛。
