3D打印快装式拼接结构扶手夹持件

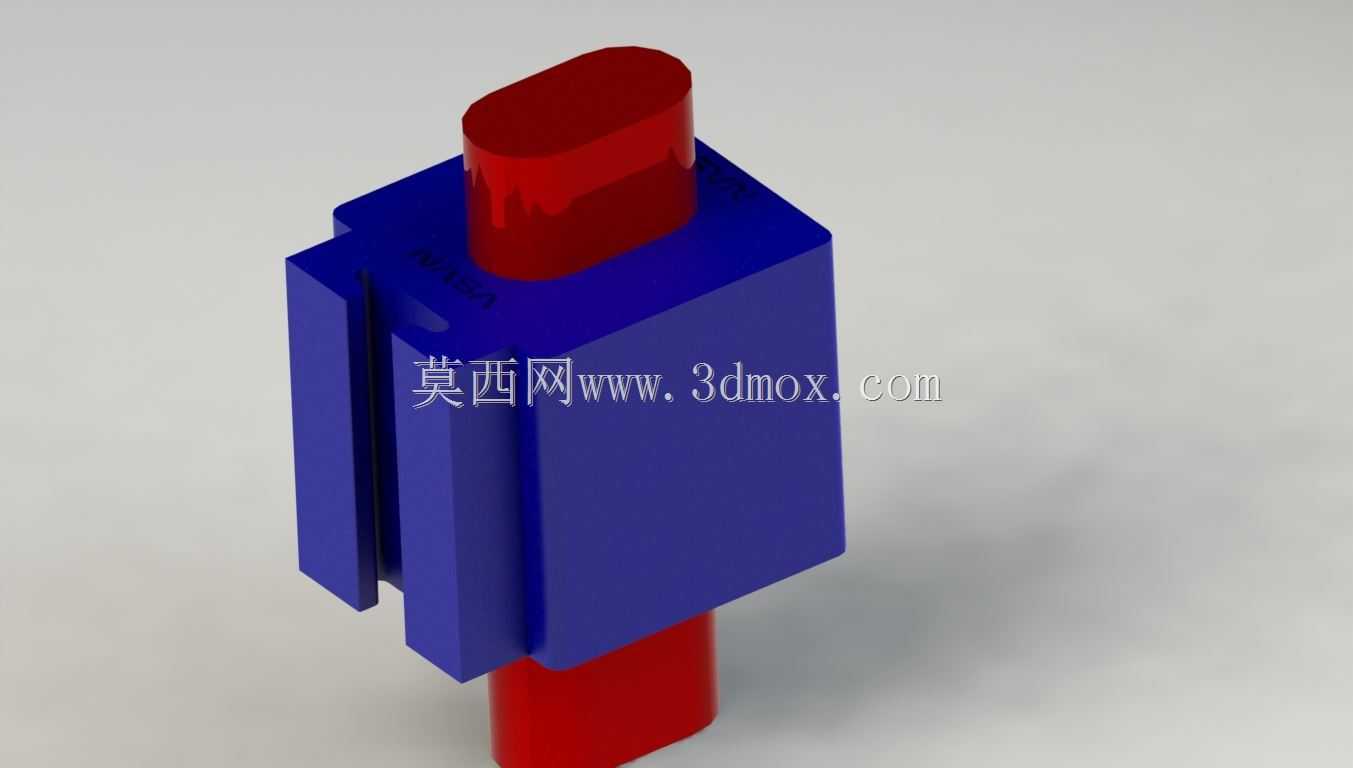

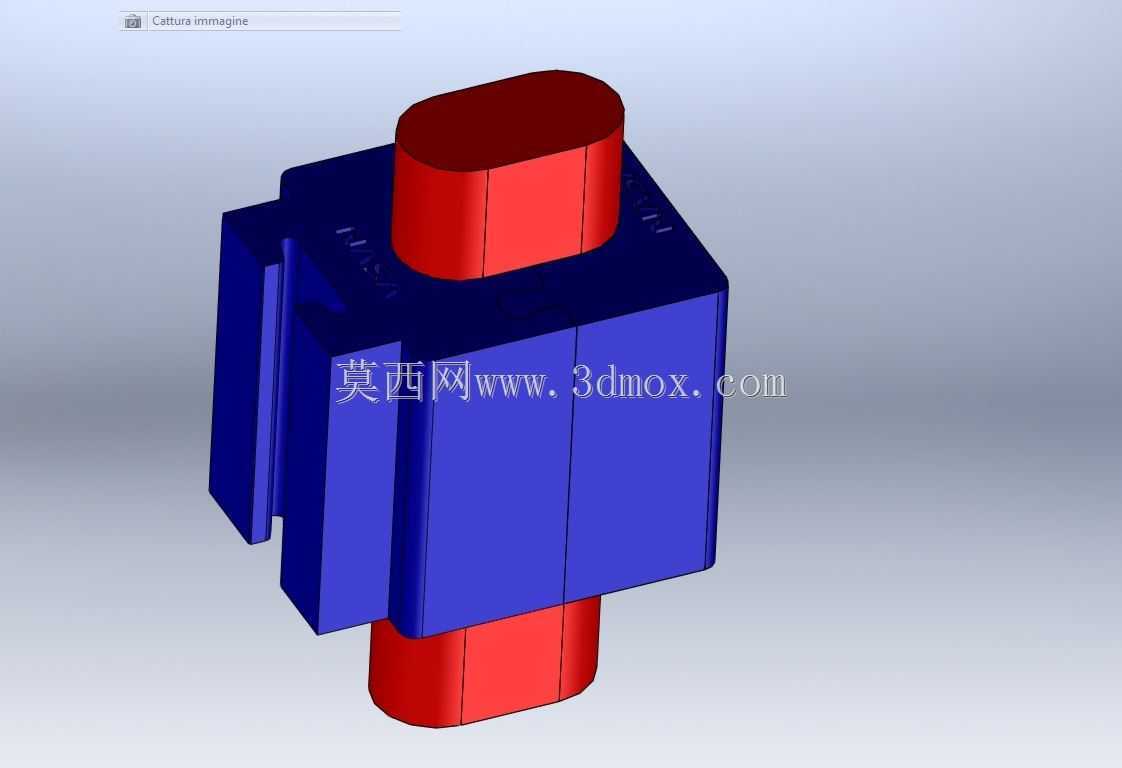

　　这款拼接式扶手夹持件，最初的设计出发点是解决小批量定制场景下扶手快速装夹、无需额外紧固件的需求，在展架搭建、临时工位扶手加装、3D打印创客自制设备防护栏、小型实验台辅助扶手安装这类场景里，传统的管夹需要拧动螺栓、匹配对应管径的卡箍，不仅配件零散，安装时还需要额外工具，遇到非标准截面的杆件时适配性极差，而这款夹持件采用拼图式插接结构，完全规避了这些现场安装的痛点。从结构功能来看，夹持件主体为方块式基座，基座两侧开有与拼接插块匹配的导向滑槽，上下两端伸出的柱形夹持头分别对应扶手杆与安装基座的连接位，安装时不需要额外螺丝，只需要将两个半片夹持件对准杆件扣合，顺着侧边滑槽推入插块就能完成锁止，整个安装过程徒手即可完成，

　　单人操作耗时不超过十秒，拆卸时只需要反向推出插块就能拆分，重复拆装不会出现螺纹滑牙、紧固件丢失这类传统夹具常见的问题。设计过程中优先考虑了3D打印的工艺适配性，所有结构均采用无支撑打印取向，摆放时将基座底面贴附打印平台，所有悬垂结构角度均大于45度，不需要添加任何支撑材料就能完成打印，打印完成后只需要去除底面少量 raft 残留就能直接使用，不需要二次打磨、攻丝等后处理工序，哪怕是入门级FDM打印机也能稳定打印出合格零件，大幅降低了自制门槛。从安装边界尺寸来看，主体基座的方形截面边长控制在常用小型扶手的适配范围内，上下夹持头的直径匹配常规20mm直径的圆管扶手，侧边滑槽的深度经过反复验证，既保证插块推入后有足够的锁止力，

　　不会因为扶手受力晃动出现松脱，又不会因为插接过紧导致拆装困难，插块表面做了微小的倒扣纹理，推入后能依靠材料自身的微量形变实现卡紧，在承受成年人正常扶靠的侧向力时不会出现脱开的情况。实际应用中，这款夹持件除了用于圆管扶手的连接，还能通过更换不同内径的夹持头适配方形杆件、异形截面的型材，在小型自动化设备的临时防护栏加装、创客空间的工作台扶手改装、展会临时展架的扶手固定场景中都能适用，相比传统的金属管夹，塑料材质的夹持件不会刮花扶手表面的涂层，自重更轻，小批量制作时成本仅为金属夹具的十分之一，而且可以根据实际安装需求快速修改尺寸，当天就能完成定制件的打印与安装。结构设计上特意规避了薄壁尖角结构，所有受力转角处都做了R2以上的圆角过渡，

　　避免3D打印过程中出现应力集中导致零件开裂，夹持头与基座的连接位置做了加厚处理，承受扶靠的弯矩载荷时不会出现断裂，插块与滑槽的配合间隙控制在0.2mm，既适配FDM打印的精度误差，又不会因为间隙过大出现晃动，实际测试中，使用PLA材料打印的夹持件，在常温环境下能承受500N的垂直扶靠力不出现塑性变形，完全满足日常使用的强度要求。不同于市面上需要多零件组合的管夹，这款夹持件拆分后只有三个独立零件，打印时可以同时排布多个零件批量制作，收纳时可以拆分堆叠，占用的存储空间远小于整体式夹具，对于经常需要临时搭建、拆装扶手的场景来说，这种快装结构能大幅提升现场施工的效率，不需要携带扳手、螺丝刀等额外工具，也不需要准备不同规格的螺丝螺母，只需要带对应数量的夹持件就能完成全部安装工作。
