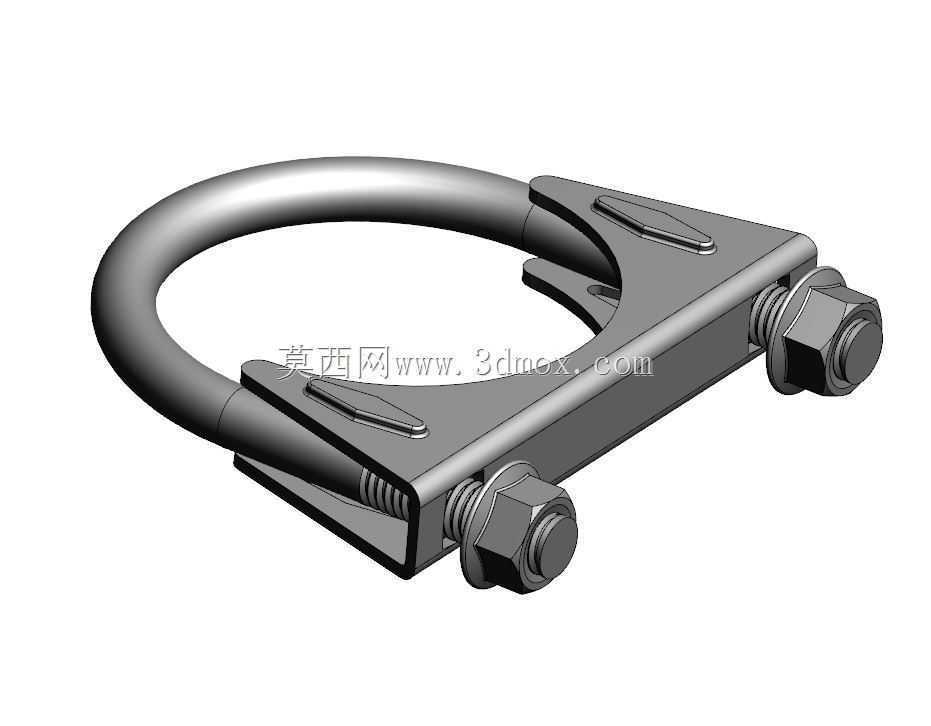

U型螺栓式管道紧固卡箍结构设计

　　U型螺栓的圆弧段内径需要比目标管材外径大0.5-1mm，既保证安装时能顺利套入管材，又能在螺母锁紧后让圆弧面完全贴合管材外壁，避免出现点接触导致的应力集中。冲压支架的弯折角度经过精准计算，两个安装翼面与U型螺栓的直杆段保持垂直，保证螺母锁紧时受力方向与螺栓轴线重合，避免出现螺栓受侧向剪切力导致的螺纹损伤、支架变形问题。支架上的两个通孔采用冲孔工艺加工，孔位公差控制在±0.2mm以内，保证U型螺栓穿入后不会出现卡滞、偏斜的情况，同时在支架与管材接触的压合面上，设计有两道凸起的加强筋，既提升了支架自身的结构刚度，避免锁紧时支架出现弯折变形，又能在压合时增加与管材外壁的摩擦力，进一步提升防松效果。配套的弹簧垫圈垫在螺母与支架之间，这款U型螺栓式紧固卡箍，是管路安装、设备管线排布场景里极为常用的紧固连接件，在工业流体管路、车用排气系统、通风管道、小型设备管线固定场景中都有广泛应用，核心作用是将圆形截面的管材、杆件牢牢固定在安装基面或相邻结构上，避免管线受振动、外力冲击出现位移、松脱、密封失效的问题。从结构设计来看，这款卡箍采用分体式组合结构，主体冲压支架采用弯折成型的钢板结构，支架上开有两个对应U型螺栓杆径的通孔，U型螺栓的两个直杆段穿过支架通孔后，配合弹簧垫圈与六角螺母实现锁紧，相比传统的单螺栓喉箍，这种双螺栓锁紧的结构能提供更均匀的抱紧力，不会出现单侧锁紧导致的管材局部受压变形、抱紧力不足的问题。设计时首先要匹配适配的管材外径，

　　在设备长期运行产生振动的工况下，能持续提供轴向张紧力，避免螺母受振动出现回转松脱，提升连接的可靠性。从安装边界来看，这款卡箍安装时需要预留足够的操作空间，两个螺母的锁紧位置需要预留扳手操作的空间，安装时先将U型螺栓套在待固定的管材上，再将冲压支架扣在U型螺栓的两个直杆上，调整管材到目标安装位置后，采用对角锁紧的方式逐步拧紧两个螺母，避免单侧锁紧过度导致U型螺栓变形、管材偏移。锁紧力矩需要根据管材的材质调整，如果是薄壁金属管、PVC类塑料管材，锁紧力矩不能过大，避免管材被压瘪变形，如果是厚壁钢管、硬质金属管路，可以适当提升锁紧力矩保证抱紧力足够。在实际选型应用中，这类卡箍的适配场景非常灵活，除了常规的圆形管路固定，

　　还可以用于杆件的临时固定、线缆束的集中固定、小型设备的吊装固定等场景，相比焊接式的固定座，这种卡箍式固定不需要在管材上焊接、打孔，不会破坏管材本身的结构强度和防腐层，安装和拆卸都非常方便，后期管线维护、调整位置时只需要松开螺母即可调整，不需要破坏原有安装结构。设计建模时需要重点关注几个配合尺寸：U型螺栓的圆弧半径、直杆段长度、螺纹段长度，冲压支架的弯折高度、通孔中心距、板材厚度，螺母与弹簧垫圈的标准件匹配，所有配合面都做了圆角过渡处理，避免尖锐边角划伤安装人员、破坏管材表面的防护层。U型螺栓采用圆钢弯折成型，螺纹段采用标准公制螺纹，和常规六角螺母完全通用，后期维护更换配件非常方便，不需要定制特殊规格的紧固件。

　　冲压支架采用冷轧钢板冲压弯折成型，自身重量轻但结构强度足够，表面可以根据使用场景做镀锌、喷塑等防腐处理，适应户外、潮湿、腐蚀环境下的使用需求。在排气系统应用场景中，这类卡箍可以承受排气管道的高温振动，不会因为温度变化出现热胀冷缩导致的松脱，因为U型结构本身有一定的形变余量，可以补偿管路热胀冷缩产生的少量位移，避免硬连接导致的焊缝开裂、管路断裂问题。在给排水管路安装中，这类卡箍可以将管路固定在墙面、支架上，均匀分布管路的重量，避免管路接头处受重力拉扯出现漏水、脱落的问题。建模时所有的结构细节都完全还原实际加工工艺，冲压支架的弯折处保留了合理的折弯内R角，符合钣金加工的工艺要求，不会出现设计上无法加工的直角弯折结构，U型螺栓的弯折处也保留了对应的冷弯R角，符合紧固件生产的工艺标准，螺纹段采用简化的装饰螺纹建模，既还原了结构特征，又保证模型在装配、工程图导出时不会出现特征错误。
