汽车前挡双刮臂雨刮传动机构设计

　　这套雨刮传动结构主要适配乘用车辆前风挡玻璃的雨雪、污渍刮除作业场景，日常行车过程中，风挡表面会附着雨滴、扬尘、虫胶、路面积水溅起的泥点等遮挡视线的杂物，该机构通过固定的往复摆动轨迹，带动刮臂上的胶条贴合玻璃表面完成擦拭动作，保障驾驶视野清晰，是车辆主动安全配置里不可或缺的机械结构部分。

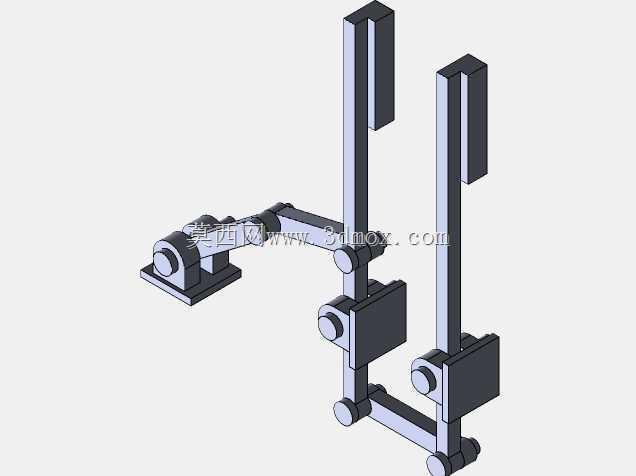

　　从功能实现逻辑来看，整套结构以底部的动力输入轴作为运动起始点，输入轴连接驱动电机输出端，将电机的旋转运动通过第一级摇臂转化为往复摆角，再通过串联的连杆组将动力同步分配给两侧的刮臂转轴，保证两个刮臂的摆动角度、运动相位完全匹配，不会出现运动干涉或者刮擦区域重叠错位的问题。结构上所有的转动连接位置都设计了销轴铰接结构，铰接位置预留了衬套安装空间，实际生产中会在铰接处加装耐磨尼龙衬套或者含油轴承，降低长期往复运动带来的磨损量，延长机构的整体使用寿命，避免长期使用后出现旷量、异响、刮拭轨迹偏移的问题。

　　设计过程中首先要确定的是刮臂的摆动角度边界，根据前风挡玻璃的曲面轮廓、需要覆盖的刮拭区域范围，反向推算两个输出转轴的中心距、摆臂长度、连杆的孔位中心距，通过运动仿真反复调整各杆段的长度参数，保证刮臂在整个摆动行程中，胶条对玻璃的压力保持均匀，不会出现两端压力过大刮伤玻璃、中间压力过小刮不干净的情况。同时要校核整个运动行程内的死点位置，避免连杆机构在摆动到极限位置时出现卡滞，保证动力输入的扭矩始终保持在合理区间，降低驱动电机的负载，避免电机过载烧毁。

　　安装边界方面，整套机构的固定底座设计了三个带安装孔的支脚，支脚的孔位对应车身前围板的预设安装点，安装时通过螺栓将底座刚性固定在车身钣金上，固定点的位置需要保证整个传动机构和前围板之间留有足够的间隙，避免车辆行驶过程中机构振动和周边的线束、通风管路、空调壳体发生碰撞干涉。两侧刮臂转轴的伸出高度需要和前围板的安装沉台深度匹配，转轴伸出端的花键结构和刮臂根部的花键槽配合，保证刮臂安装后不会出现周向转动错位，同时刮臂的压紧弹簧可以给胶条提供稳定的下压力，适配玻璃的曲面弧度变化。

　　结构的材质选择上，所有的连杆、摇臂、固定底座都采用锌合金压铸或者高强度工程塑料注塑成型，在保证结构强度足够承受往复运动载荷的前提下，尽可能降低整体重量，减少运动过程中的惯性冲击，降低工作噪音。铰接位置的销轴采用不锈钢材质，避免长期接触雨水、洗车清洁剂出现锈蚀，导致转动卡滞。整套结构的运动轨迹经过反复校核，两个刮臂的刮拭区域可以覆盖前风挡95%以上的驾驶员视野区域，同时在回位位置时刮臂会停在风挡下沿的遮挡区域，不会影响驾驶员的正常行车视线。在实际装配过程中，还需要在转轴和车身安装孔之间加装橡胶密封圈，避免雨水顺着转轴位置流入车身内部，同时密封圈可以缓冲机构工作时的振动，降低传递到车舱内的噪音。
