汽车传动系统用万向连接接头结构

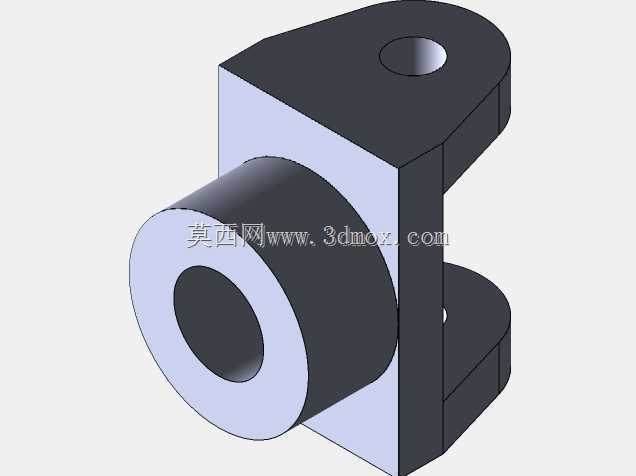

　　在汽车底盘传动系统的布局中，这类万向接头常被布置在传动轴与转向机构的衔接位置，用来补偿不同轴段之间因车架振动、悬架跳动产生的角度偏移，避免刚性连接在动态工况下出现应力集中甚至断裂的问题。日常整车运行过程中，车轮随路面起伏产生上下位移时，传动路径的轴线夹角会持续发生变化，该接头可以在一定角度范围内持续稳定传递扭矩，不会因为轴间夹角的存在出现传动卡滞、扭矩传递中断的情况。从结构设计逻辑来看，该接头采用单铰式叉耳配合轴套的组合形式，主体承力部分为一体式叉形支座，支座上端开设同轴铰接通孔，用来穿装铰接销轴与相邻传动部件连接，侧部伸出的空心轴段则用来与对应轴管配合装配，空心内孔可根据匹配的轴径尺寸做公差适配，

　　保证配合段的同轴度满足传动精度要求。设计阶段需要重点校核铰接孔的位置度公差，确保两侧耳板的孔位同轴度控制在0.02mm以内，避免销轴装配后出现别卡现象，加速铰接面的磨损。叉耳部分的厚度需要根据传递的额定扭矩做强度校核，结合常用的45号钢调质处理后的材料屈服强度，核算铰接孔处的挤压应力与截面剪切应力，保证在峰值扭矩工况下安全系数不低于2.5，满足整车满载工况下的传动可靠性要求。侧部空心轴段的外圆与叉形支座的结合位置做了圆弧过渡处理，避免直角连接处出现应力集中，在交变载荷长期作用下产生疲劳裂纹。安装边界方面，该接头的铰接孔中心到空心轴段端面的距离为固定安装尺寸，装配时需要保证相邻部件的铰接面与叉耳内侧的间隙控制在0.1-0.3mm之间，

　　既预留足够的转动空间，又避免间隙过大导致传动过程中出现冲击异响。空心轴段与配合轴管的装配采用过渡配合，装配后可通过侧面的顶丝孔或者焊接方式做周向固定，防止传动过程中轴段与轴管之间出现相对转动。在转向系统的应用场景中，这类接头也可用于转向拉杆的连接部位，吸收转向过程中拉杆的角度变化，保证转向力传递的平顺性，不会因为转向角度变化导致转向卡滞，影响操控手感。建模过程中需要重点关注各配合面的公差标注，铰接孔的表面粗糙度需要达到Ra1.6，保证销轴转动时的耐磨性能，空心轴段的配合面粗糙度达到Ra3.2即可满足装配要求。叉形支座的两个耳板平行度公差需要控制在0.03mm以内，避免销轴装配后出现倾斜，导致转动阻力增大。实际生产中，

　　这类零件多采用模锻成型后再做机加工的工艺，毛坯锻造后需要做正火处理消除内应力，机加工完成后对铰接孔做淬火处理，提升表面硬度延长使用寿命。在整车装配线上，该接头的安装不需要复杂的专用工装，只需要将铰接孔与对应部件的连接孔对齐后穿入销轴，加装开口销防松即可完成装配，后期维护时也可单独拆卸更换，降低维保成本。不同于双联式万向节的复杂结构，这种单铰接式接头结构简单，占用安装空间更小，适合布置在安装空间局促、偏转角度不大的传动节点处，在乘用车的转向操纵机构、轻型货车的传动轴辅助支撑位置都有广泛应用。设计时还需要考虑铰接位置的润滑需求，可在铰接孔侧部预留注油孔，方便后期保养时加注润滑脂，降低铰接面的磨损速率，延长部件的整体使用寿命。
