环形涵道式四旋翼飞行器结构设计

项目分类:飞机 发布时间:2024-08-22 ID:766969
  • 环形涵道式四旋翼飞行器结构设计
  • 环形涵道式四旋翼飞行器结构设计

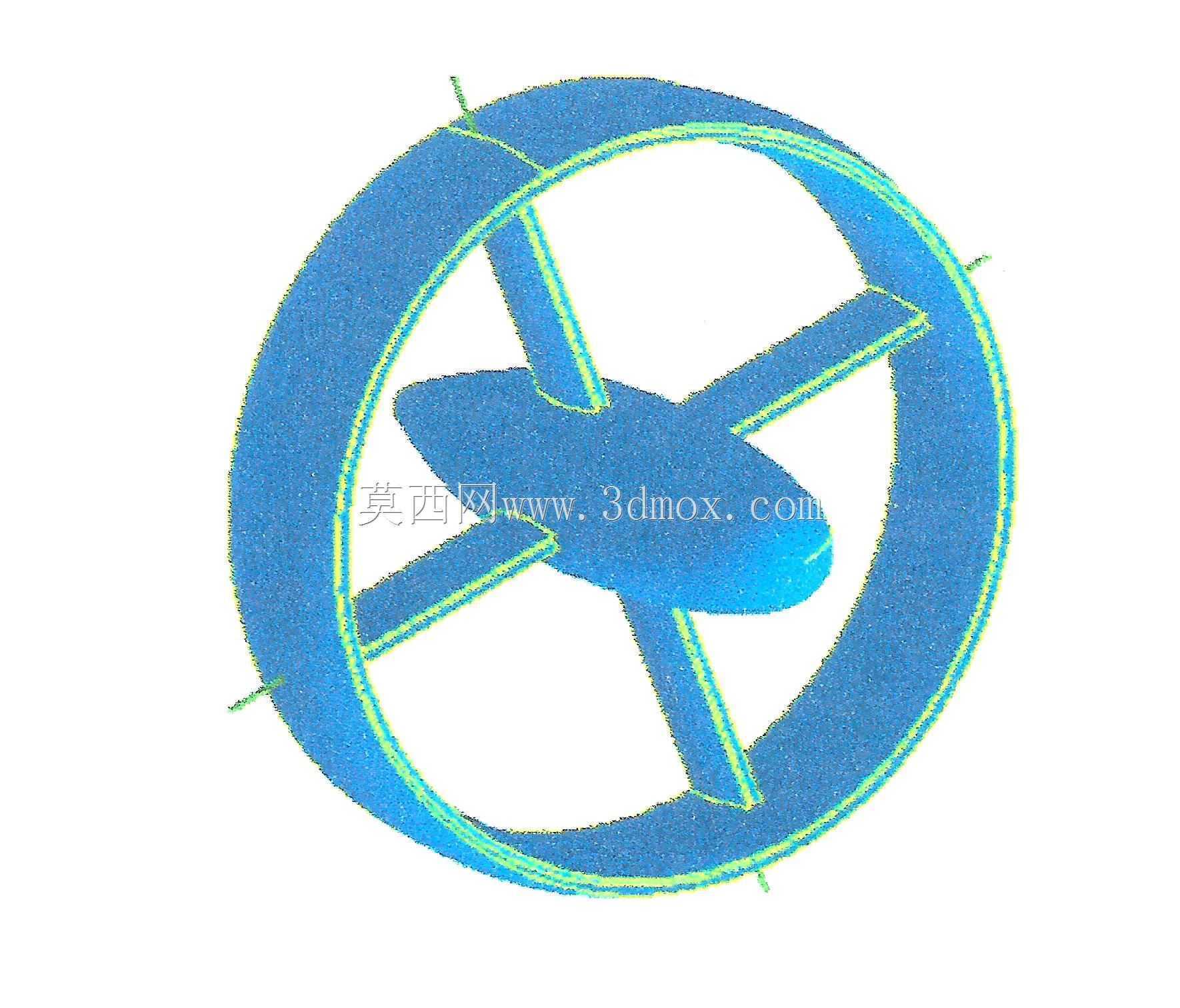

  这款环形涵道式四旋翼结构,最初是针对城市低空巡检、狭小空间作业场景开发的构型,和常规开放式四旋翼不同,外围的环形涵道并非单纯的防护结构,在实际气动计算中,环形壁面可以约束旋翼桨尖的涡流耗散,同等桨盘面积下能提升12%左右的悬停效率,同时在碰撞到障碍物、建筑墙面或者线缆的时候,环形结构可以先承接冲击力,避免桨叶直接接触外物造成损毁,适配楼宇间巡检、隧道内部探测这类作业空间狭窄、周边障碍物密集的使用场景。

  从结构设计逻辑来看,四个旋翼支臂采用等角度辐射布局,相邻支臂夹角严格控制在90度,保证四个旋翼的拉力轴线交汇于整机质心,降低飞控系统的姿态解算补偿压力;中心的椭球形整流舱段,内部预留了飞控板、电池、任务载荷的安装空间,舱段曲面按照低阻流线型修型,在飞行器前飞过程中可以减少迎风面的压差阻力,同时椭球构型没有尖锐棱角,在发生轻微碰撞时不会勾挂线缆或者建筑凸起。涵道环的截面采用对称翼型构型,并非等厚度的圆环,在旋翼下洗流经过涵道内壁时,翼型截面可以产生额外的附加升力,这部分升力大概能占到整机总升力的8%-10%,在相同起飞重量要求下,可以适当降低旋翼的转速需求,间接降低作业过程中的气动噪音。

  尺寸边界上,涵道外环的直径控制在420mm,整体轴向厚度110mm,四个旋翼的桨尖和涵道内壁的间隙预留3mm,这个间隙值是经过多轮气动仿真验证的,间隙过大会导致桨尖涡流泄露降低效率,间隙过小则会因为加工公差、飞行中的结构形变导致桨叶擦碰涵道壁引发飞行事故。中心载荷舱的内部可用安装空间为直径80mm、长度65mm的椭球腔,可以容纳常规的200g级别的光电吊舱、气体检测模块或者通讯中继模块,支臂和涵道环、中心舱的连接位置都做了圆弧过渡加强,避免应力集中,在1.5kg的起飞重量下,支臂的最大形变量控制在0.8mm以内,不会因为飞行中的振动导致桨尖间隙变化。

  实际使用中,这种涵道包裹的构型还有一个额外优势,就是在贴近墙面、桥梁底面作业的时候,开放式旋翼容易因为地面效应、墙面效应出现姿态扰动,而环形涵道可以隔离一部分周边紊流对旋翼流场的干扰,在距离障碍物0.5m的位置悬停时,姿态波动量比开放式四旋翼低60%左右,非常适合贴近结构表面做精细化检测作业。结构的安装接口全部采用快拆设计,支臂和中心舱通过定位销加卡扣连接,不需要额外工具就可以完成拆解,方便收纳运输,涵道环采用分体式拼接结构,运输时可以拆成两个半环,进一步缩小收纳体积。

  在结构强度校核阶段,针对涵道环做了10m/s风速下的侧向载荷仿真,环形结构的最大应力出现在支臂和涵道的连接位置,采用ABS加玻纤的复合材料打印制作时,安全系数可以达到3.2,完全满足低空作业的强度要求;旋翼的安装座预留了标准的12mm电机安装孔位,可以适配市面上常规的22系列外转子无刷电机,不需要额外做转接结构,降低了整机的装配调试难度。中心舱的底部预留了通用的M3螺孔阵列,可以根据不同的作业需求快速更换任务载荷,不需要改动主体结构,拓展性较强。
