天行者X6无人机内置电机固定支架结构

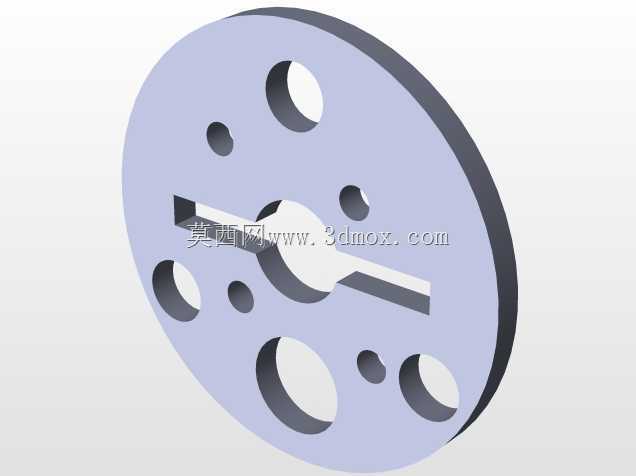

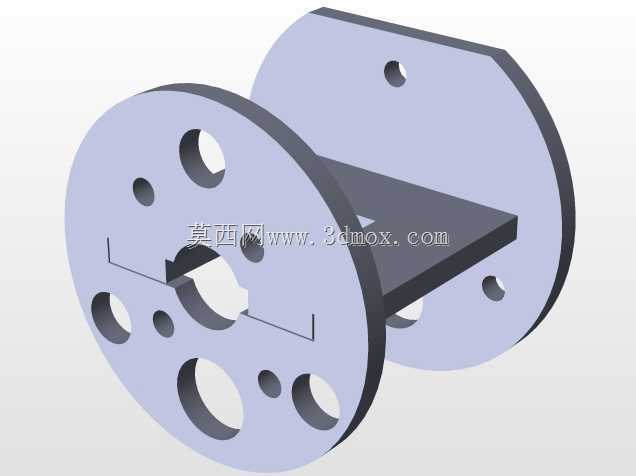

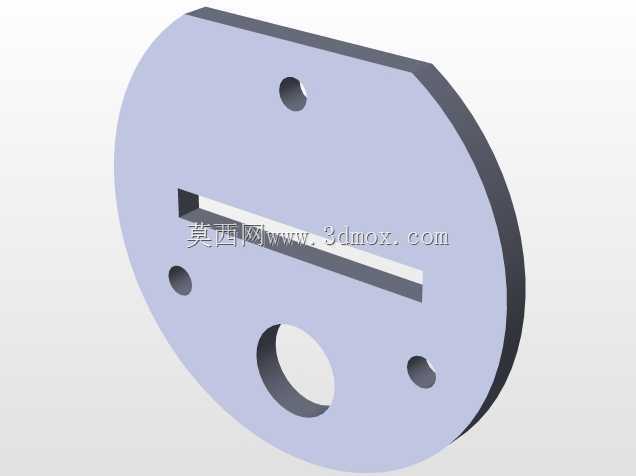

　　在小型固定翼航模及民用小型无人机的动力系统布局中，电机安装支架是连接动力单元与机身主体的核心受力构件，其结构合理性直接影响动力输出稳定性、飞行过程中的振动控制水平以及整机维护的便捷程度。这款适配天行者X6机型的内置电机固定支架，是针对原厂标准电机支架的替代优化设计，核心应用场景为该机型的动力段改装、损耗件替换以及定制化装机需求，主要承担飞行过程中电机的定位固定、载荷传递功能，可将电机稳定约束在机身内部预设的安装舱位内，避免飞行过程中电机出现移位、振动发散等问题。从功能特性来看，该支架采用双侧法兰盘加中间连接托板的整体式结构，两侧圆形法兰盘分别对应机身隔框的安装定位面与电机端的安装贴合面，法兰盘上预留的多个不同孔径通孔，

　　分别对应主固定螺栓孔位、走线过孔以及减重孔位，中间的连接托板为电机本体提供轴向支撑，托板上开设的异形卡槽专门适配M5自锁螺母的安装限位，装配时无需额外在支架上加工螺母沉位，可直接将自锁螺母卡入卡槽完成定位，大幅提升装配效率，同时避免飞行过程中螺母出现跟转、松脱的问题。设计思路上，这款支架完全针对3mm厚度的板材切割工艺做了适配，无论是常用的航空层板、胶合板材还是轻型碳纤维板材，都可以通过激光切割或者数控铣削快速加工成型，无需复杂的三维曲面加工工序，普通航模爱好者或者小型加工坊都可以快速完成制作，降低配件替换的成本与门槛。结构设计过程中充分考虑了安装边界的适配性，两侧法兰盘的外圆尺寸完全匹配天行者X6机身内部隔框的安装内径，

　　装配时可直接嵌入隔框预设的安装位，无需额外修磨隔框结构；法兰盘上的固定孔位与原厂支架的孔位完全对齐，替换时不需要在机身隔框上重新打孔，避免破坏机身原有结构强度。从受力角度来看，双侧法兰的结构形式可以将电机运转产生的径向振动均匀分散到机身隔框的整个环形贴合面上，相比单侧悬臂式的支架结构，能大幅降低应力集中点的载荷，减少飞行过程中支架出现疲劳断裂的风险；中间连接托板的宽度与电机本体的安装座宽度完全匹配，既可以为电机提供足够的支撑面积，又不会过多占用机身内部的走线空间，预留的过孔可以方便电机电源线、电调信号线的穿行，避免线材与支架边缘出现摩擦破损。在安装边界的尺寸控制上，支架的轴向总长度严格匹配天行者X6电机舱的内部深度，

　　装配完成后电机轴伸出机身前端的长度与原厂设计保持一致，不会影响螺旋桨的安装间隙以及整流罩的适配，不需要额外调整电机的前后位置；法兰盘上的减重孔在保证结构强度的前提下尽可能去除了多余材料，降低支架自身重量，符合无人机设计中对配件轻量化的要求。实际装机使用时，只需要先将M5自锁螺母卡入托板的对应卡槽内，再将电机放置在托板上对齐安装孔，拧入固定螺栓即可完成电机与支架的组合，随后将整体组件推入机身电机舱，对齐两侧法兰盘与隔框的孔位，拧入隔框固定螺栓即可完成整个动力段的安装，拆卸维护时只需要拧下隔框固定螺栓，就可以将支架连同电机整体取出，不需要拆解机身其他结构，大幅提升日常维护、电机更换的效率。针对航模飞行中常见的振动问题，该支架的双侧法兰贴合面设计可以配合减震垫片使用，在法兰盘与机身隔框之间加装环形减震泡棉或者橡胶垫片，可进一步过滤电机运转产生的高频振动，降低振动对机身内部飞控、图传等电子元件的影响，提升飞行稳定性。
