滑雪板灵感人体束缚固定装置结构

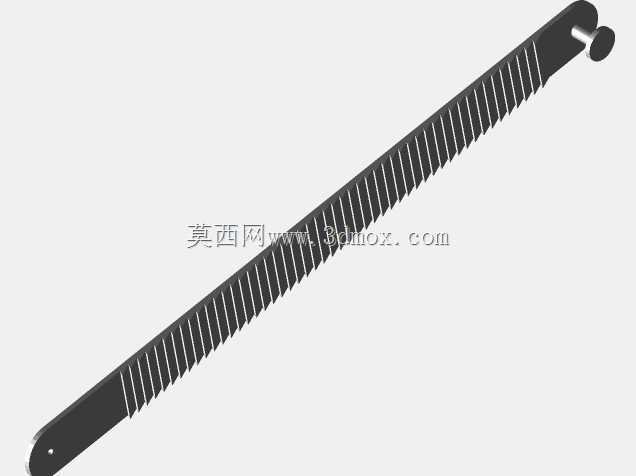

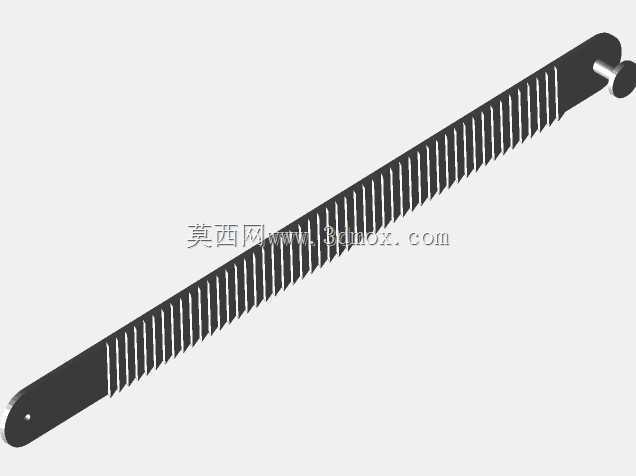

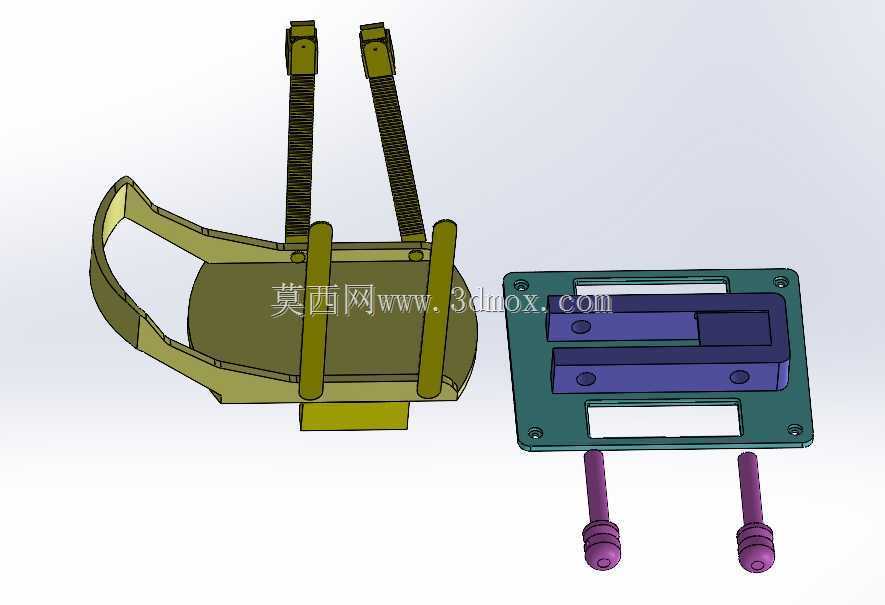

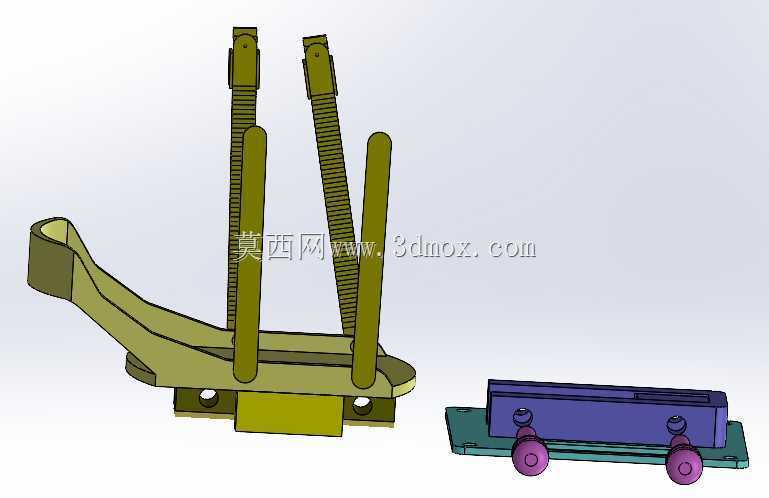

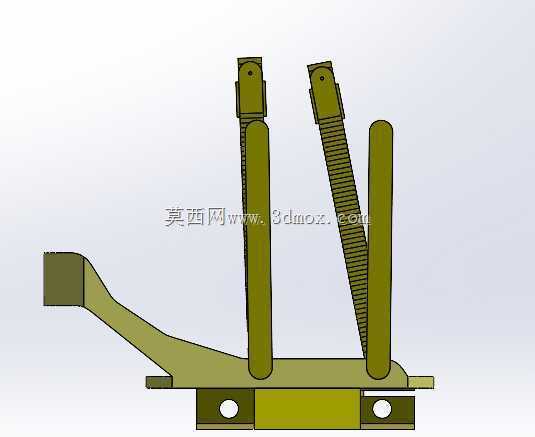

　　这套固定装置的设计灵感提取自滑雪板固定器的受力逻辑，核心应用场景覆盖特种作业人员肢体约束、户外探险装备固定、模拟训练姿态保持等需要稳定束缚人体躯干的工况，区别于普通织带绑带的松散固定，整套结构通过硬质承托件与柔性绑带的组合，实现束缚状态下的受力均匀分布，避免局部压强过大造成的穿戴不适或固定失效。从结构拆分来看，装置分为穿戴承托主体与对接安装基座两个独立模块，穿戴侧采用贴合人体躯干弧度的曲面承托壳，曲面曲率经过多次拟合调整，匹配成年人体上躯干的体表轮廓，承托壳边缘做了圆弧翻边处理，避免硬质边缘直接接触穿戴者衣物或皮肤造成剐蹭，承托壳上预留了两组竖向绑带穿装槽，槽位宽度匹配25mm宽度的高强度织带，织带顶端设置了长度调节锁扣，

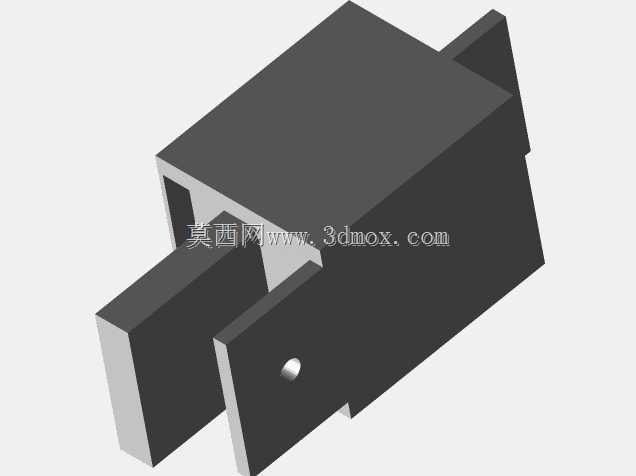

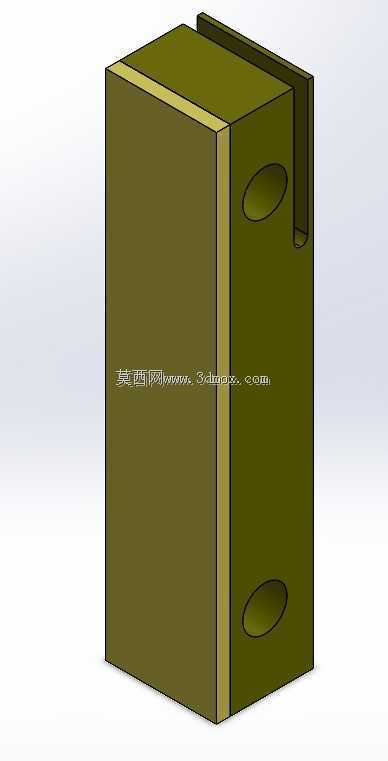

　　可根据穿戴者的体型、穿戴衣物厚度调整绑带有效长度，调节范围覆盖150mm的长度差，适配不同身形的使用需求。承托壳侧面延伸出弧形环抱臂，环抱臂的弧度贴合人体侧腰轮廓，在穿戴时可从侧方形成限位，避免躯干在束缚状态下出现侧向滑移，承托壳底部设置了定位凸块，用于和对接基座实现快速对位。对接安装基座为矩形板式结构，基座四角预留了沉头安装孔，可通过M6规格的紧固件将整个基座固定在安装立面或设备机架上，安装孔的孔位间距为120mm80mm，适配多数通用安装面的预留孔位标准，基座中部设置了两级滑槽锁紧结构，承托壳底部的定位凸块可沿滑槽滑入到位后，通过滑槽内的弹性锁销自动卡紧锁止，实现穿戴部分与固定基座的快速对接与解锁，单次对接操作耗时不超过两秒，

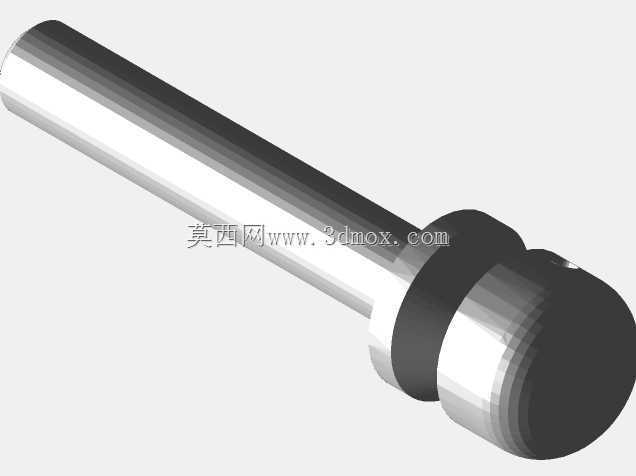

　　满足快速穿戴、快速脱离的使用需求。基座下方延伸出两根柱状导向杆，导向杆端部做了球形导向头，在对接过程中可起到预对位引导作用，即使穿戴者在视线受阻的情况下，也可通过导向杆的引导将承托壳滑入锁紧位，导向杆的长度为65mm，足够覆盖对位过程中的位置偏差余量。设计过程中重点考量了受力传递路径，当穿戴者受到纵向或横向的外力冲击时，冲击力会通过织带传递到承托壳，再通过承托壳与基座的锁紧结构传递到安装基座，最终分散到固定的安装面上，整套结构的受力点避开了织带与锁扣的薄弱位置，将主要承力任务交由硬质的承托壳与基座承担，织带仅起到贴合束缚的作用，大幅提升了结构的整体承重能力，静态承重上限可达150kg，可满足多数常规工况下的束缚承重需求。

　　在安装边界方面，整套装置组装完成后的总厚度为110mm，安装时需要在固定面后方预留至少20mm的操作空间用于拧紧紧固件，基座的外形尺寸为140mm100mm，安装面需要保证至少160mm*120mm的平整区域，避免因安装面不平整造成基座变形影响锁紧结构的正常动作。承托壳的内曲面可根据实际使用需求加装柔性缓冲垫层，垫层厚度可在5-15mm之间选择，不会影响与基座的对接精度，绑带的材质可根据使用环境选择尼龙织带或芳纶织带，在高温、高腐蚀等特殊工况下可更换为对应耐候材质的绑带，无需改动主体硬质结构。整套结构的运动部件仅为滑槽内的弹性锁销，锁销采用不锈钢材质制作，复位弹簧采用硅锰弹簧钢，长期使用下不会出现锈蚀卡滞的问题，日常维护仅需要定期清理滑槽内的积尘杂物，无需额外加注润滑油，维护成本极低。在实际使用过程中，穿戴者可先将承托部分穿戴在躯干上调整好绑带松紧度，再靠近安装基座通过导向杆引导完成对接锁止，解锁时仅需要按压基座侧面的解锁按钮即可将承托部分与基座分离，操作逻辑简单，无需复杂培训即可快速上手，结构上没有易脱落的小零件，避免在使用过程中出现零件掉落造成的安全隐患。
