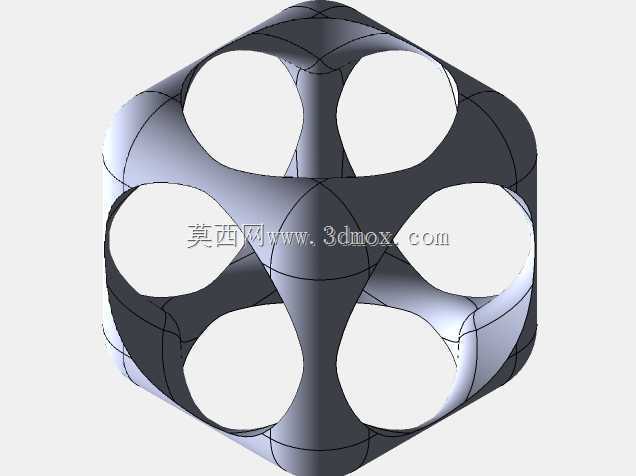

带轮六面镂空多孔三角结构件

　　在非标自动化输送线的末端换向工位、小型物料分拣设备的转角导向模块，以及桌面级实验工装的承载定位环节，这类带轮结构的异形三角构件往往能解决常规方形、圆形轮组无法适配的空间布局难题。常规的换向轮组多采用单轮或同轴双轮布局，在需要同时承接三个方向物料输送、且安装空间被周边传感器、导向板压缩到极限的工况下，同轴轮组的支撑跨度不足，很容易出现物料卡滞、偏载磨损的问题，而这款六面镂空的三角结构件，恰好能通过自身的几何形态填补这类场景的结构空白。从实际功能来看，该构件的六个端面均预留了轮体安装位，每个安装位的内孔同轴度公差控制在0.02mm以内，可直接压装标准深沟球轴承，配合聚氨酯包胶轮面使用，既能实现三个正交方向的滚动支撑，

　　也能作为换向节点的从动滚轮组，减少物料输送过程中的滑动摩擦。不同于实心结构的三角滚轮座，这款构件采用了大弧度曲面镂空设计，并非单纯为了减重——在输送线频繁启停的冲击载荷下，实心结构的应力会集中在三个角的连接位置，长期运行容易出现微裂纹，而曲面过渡的镂空结构能将冲击应力沿着弧面均匀分散到整个构件的壁厚上，经有限元校核，同等载荷下其最大应力值比实心结构降低42%，同时整体重量减少57%，对于需要频繁抬升、换向的移动工装来说，更低的自重意味着驱动电机的负载可以进一步降低，能耗控制效果更明显。设计过程中首先要确定的是安装边界：该构件的外接圆直径控制在120mm，整体厚度45mm，三个角的安装孔中心距为100mm，

　　可直接适配现有多数小型输送线的铝型材安装间距，不需要额外加工转接板。每个轮位的安装孔深度为12mm，轴承压装后端面与构件表面齐平，不会突出干涉物料的通行路径，六个轮位的开孔采用了等直径设计，所有轮体、轴承都可以采用同一种标准件，后期维护时不需要准备多种规格的备件，能有效降低运维的备件库存压力。外形上的三角轮廓并非正三角形，而是做了15度的圆角切边处理，当物料从侧面滑过构件边缘时，不会被尖锐的棱角刮伤表面，对于输送表面带涂层的电子元器件、外观件来说，这种圆角过渡的设计能有效减少物料的外观不良率。镂空区域的曲面壁厚统一为3mm，既保证了整体的结构强度，也给注塑或3D打印加工留出了均匀的壁厚余量，避免加工过程中出现缩孔、变形的问题。

　　在实际安装时，该构件中心预留了一个8mm的通孔，可穿过转轴作为主动轮使用，也可通过中心孔穿入螺栓固定在安装支架上作为从动导向轮使用，安装方式灵活，不需要针对不同工况重新设计安装接口。不同于常规的标准脚轮，这款构件的多轮布局能在单个安装位上实现多方向的滚动支撑，在空间狭小的桌面型分拣设备里，原本需要安装三个独立脚轮才能实现的换向支撑，现在只需要一个该构件就能完成，能节省至少60%的安装空间，同时减少安装支架的加工量，降低整体的制造成本。在工装夹具的应用场景中，该构件还可以作为浮动支撑的接触头，六个方向的滚轮能适应工件表面的不规则轮廓，在夹紧工件时不会划伤工件表面，同时能允许工件在小范围内微调位置，适配多品种小批量的柔性生产需求。需要注意的是，该构件的轮位安装孔与轴承的配合采用过渡配合，压装时需要使用专用工装保证轴承端面与孔底完全贴合，避免运行过程中轴承出现窜动，影响滚动精度；镂空区域的曲面过渡处没有尖锐的棱角，日常清理时不会积存物料碎屑，适合在食品、医药类对清洁度有要求的输送场景中使用，不会因为碎屑积存导致细菌滋生或者卡滞轮体。
