隐身构型喷气式战斗机简化结构三维数模

　　该喷气式战机数模在结构设计阶段优先围绕高亚音速与跨音速飞行的气动需求做构型取舍，整机采用翼身融合的棱边隐身修形思路，机头段做菱形截面切尖处理，既可以预留机载雷达的安装倾斜面，也能通过棱边将正面入射雷达波集中散射到非威胁方向，避免曲面结构带来的漫反射问题。机身主体采用大长细比设计，进气道布置于机身两侧肋下位置，做了DSI鼓包式的简化修形，既可以在大迎角飞行状态下屏蔽发动机压气机叶片的正面雷达反射，也能通过鼓包对来流的预压缩作用，降低进气道内的气流畸变率，适配宽飞行包线下的发动机进气需求。

　　主翼采用大后掠角切尖三角翼构型，翼身融合处做了平滑过渡曲面，没有出现直角转折的结构突变，既可以降低跨音速飞行时的波阻，也能让机翼与机身的连接区域应力分布更均匀，减少机动飞行时的结构应力集中点。垂尾采用外倾式全动垂尾设计，外倾角度控制在27度左右，既可以规避侧向入射雷达波的镜面反射，也能在大迎角飞行时避开机身的气流遮蔽区，保证航向操纵效率，垂尾根部与机身的连接位置做了整流过渡，避免出现气流分离导致的操纵效率下降。尾喷管做了锯齿形修形处理，既可以降低喷流与冷空气混合时的红外辐射特征，也能减少尾部的雷达反射腔体效应。

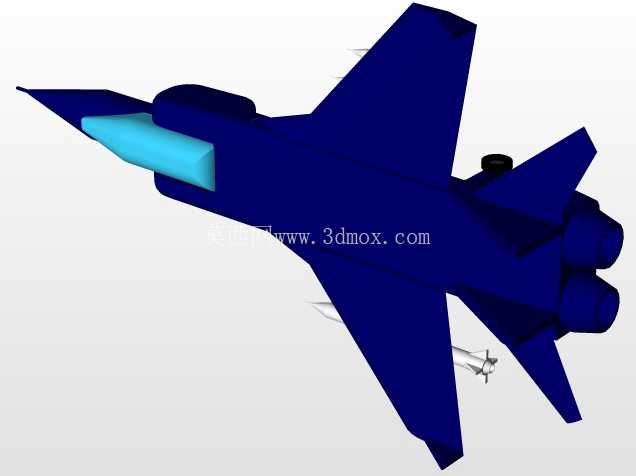

　　机身腹部预留了内置弹舱的结构空间，翼下设置了可拆卸式的导弹挂点结构，图中挂载的近距空空导弹模型做了挂点接口的适配设计，挂点位置与机翼主梁的承力结构直接连接，避免外挂载荷直接作用在蒙皮结构上导致的局部变形。从结构设计的工程逻辑来看，该数模的机身框站位做了简化划分，前机身框主要承担雷达、座舱航电设备的安装载荷，中机身框作为主承力结构，连接机翼主梁与主起落架安装点，同时预留了燃油箱的安装空间，后机身框主要承担发动机安装与尾翼的操纵载荷，各框段之间通过长桁结构连接，蒙皮采用等厚度简化设计，在气动外形验证阶段不需要考虑蒙皮的局部变厚度优化，可有效降低数模的复杂度，适配气动仿真、结构干涉检查等前期设计环节的使用需求。

　　该数模的安装边界主要适配飞行器设计教学、气动布局验证、科普展示类场景，在教学场景中可用于讲解喷气式战机的气动布局原理、隐身结构设计思路，帮助初学者理解翼身融合、外倾垂尾、DSI进气道等结构的实际作用；在气动仿真环节，该数模的曲面连续性满足G2连续要求，可直接导入流体仿真软件做网格划分，开展不同迎角、不同飞行速度下的升阻特性测算，不需要对曲面做大量的修复工作；在科普展示场景中，该数模的结构辨识度高，可通过3D打印制作等比例缩比模型，用于航空科普展陈、青少年航空教育等场景。需要注意的是，该数模为简化构型方案，未包含发动机内部转子结构、航电系统管路、起落架收放机构等细节结构，仅保留了整机的气动外形与主要承力结构的位置关系，在使用过程中如果需要做详细的结构强度校核，还需要补充内部框梁的详细参数、材料属性、连接方式等信息，当前构型主要用于前期方案论证阶段的外形验证与布局优化，可通过调整机翼后掠角、垂尾外倾角度、进气道位置等参数，快速迭代不同的气动方案，对比不同构型下的飞行性能差异，缩短前期方案设计的周期。
