钟表用间歇传动日内瓦机构结构设计

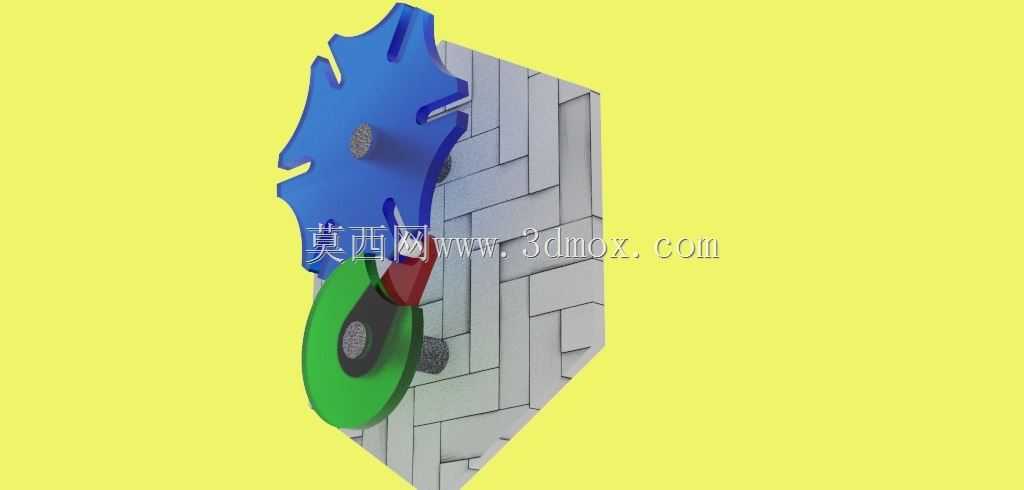

　　在精密计时设备的传动链路里，间歇运动机构的精度直接决定了走时系统的稳定性，日内瓦机构作为经典的间歇传动结构，是这类场景下经过上百年工业验证的成熟方案。这套结构的核心逻辑是通过主动拨盘上的圆柱销与从动槽轮的径向槽配合，将主动件的连续匀速转动转化为从动件的周期性间歇转动，过程中没有额外的锁止摩擦损耗，传动效率比棘轮棘爪结构高出近四成，非常适合对传动损耗控制严苛的小型精密设备。

　　从实际装配的边界来看，这套结构的主动拨盘与从动槽轮采用同轴度0.02mm的安装基准设计，主动拨盘的外凸锁止弧与槽轮的内凹锁止弧采用间隙0.01mm的配合公差，在拨盘圆柱销脱离槽轮径向槽的间隙段，锁止弧可以完全限制槽轮的自由度，避免从动件出现惯性滑移，这一点对于钟表这类需要精准控制走时间隔的设备来说至关重要——如果锁止间隙过大，秒针会出现非预期的抖动，直接影响计时精度。

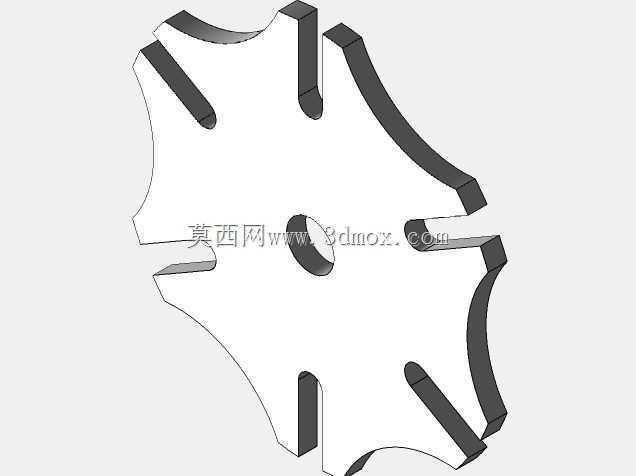

　　设计这套结构时，首先要根据实际应用的分度数确定槽轮的径向槽数量，钟表走时系统常用的四槽结构可以实现主动件每转一周、从动件转动90度的传动比，刚好匹配秒轮到分轮的传动减速需求。槽轮的径向槽深度需要根据圆柱销的回转半径精确计算，既要保证圆柱销能顺利滑入滑出槽道，又要避免槽深过大削弱槽轮的结构强度，尤其是在小型化的钟表机芯里，槽轮的壁厚往往不足1mm，槽深过大会导致零件在冲压或铣削加工时出现变形，直接提升废品率。

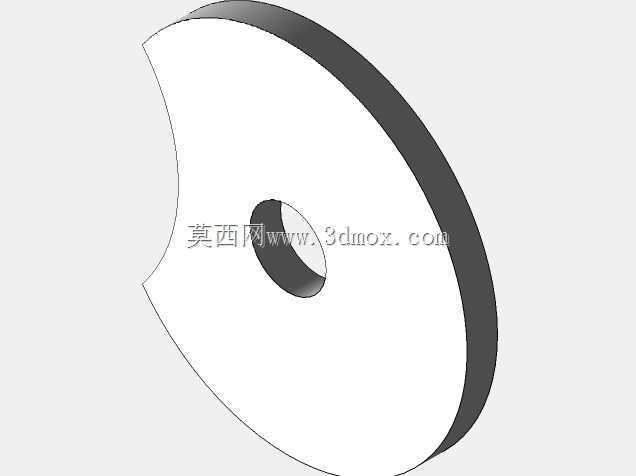

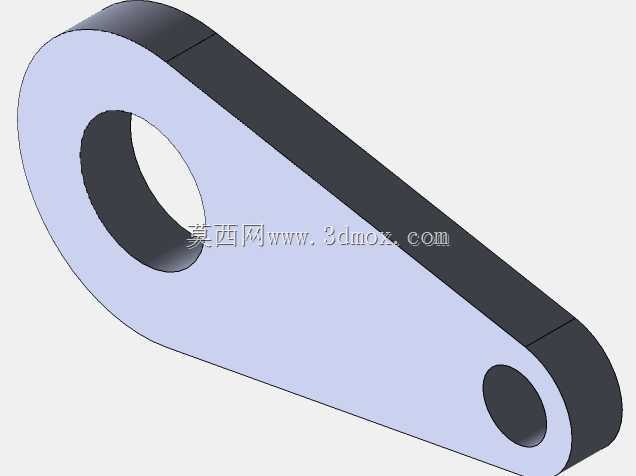

　　主动拨盘上的圆柱销采用过盈配合压装在拨盘的安装孔内，圆柱销的外圆粗糙度需要达到Ra0.8以上，减少与槽轮槽道的滑动摩擦，长期运行下的磨损量可以控制在微米级，满足钟表设备十几年甚至几十年的使用寿命要求。拨盘的锁止弧面需要做淬火硬化处理，硬度达到HRC45-50，避免长期锁止摩擦出现弧面凹陷，导致间歇定位精度下降。

　　从应用场景拓展来看，这套日内瓦机构的设计逻辑不止适用于钟表领域，在多工位自动化转台、胶片放映机的输片机构、自动灌装线的分度工位上，同原理的槽轮结构都有大量应用，只是根据不同的负载和分度需求调整槽数、中心距和零件材质。比如重载场景下的槽轮会采用40Cr调质处理，而精密仪表里的槽轮会采用黄铜或者铝合金材质，减少自身转动惯量带来的启停冲击。

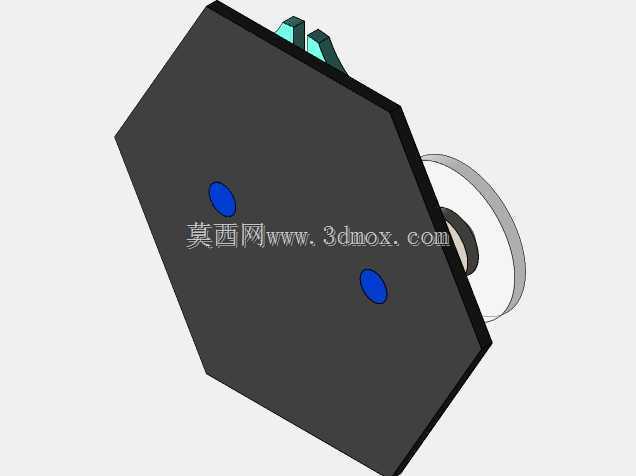

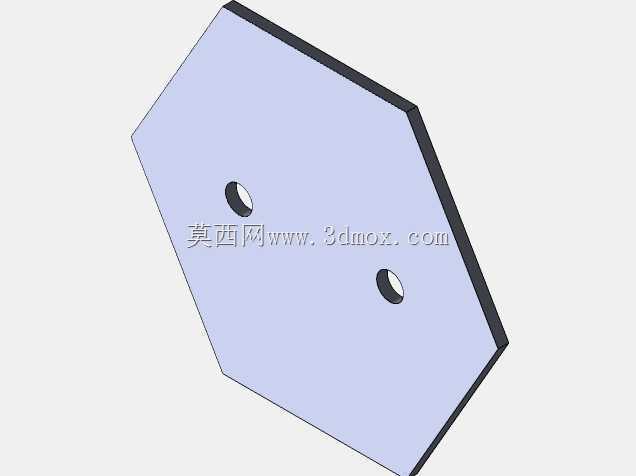

　　这套结构的安装边界非常紧凑，主动轴与从动轴的中心距可以根据实际安装空间灵活调整，最小可以做到5mm以内，适配微型机芯的装配需求，最大可以做到数百毫米，适配大型工业转台的分度需求。安装时需要保证两轴的平行度公差在0.01mm/100mm以内，否则圆柱销在进出槽道时会出现卡滞，增大传动阻力，严重时甚至会出现圆柱销断裂的故障。

　　在结构细节设计上，槽轮的径向槽入口处做了0.2mm的倒角引导，方便圆柱销顺利滑入槽道，避免硬接触带来的冲击和噪音；主动拨盘的圆柱销端部做了R0.1的圆角，同样是为了减少入槽时的碰撞磨损。整个传动过程中，圆柱销与槽道的接触为线接触，接触应力经过精确校核，在额定负载下不会出现压溃变形，保证长期运行的精度稳定性。

　　不同于其他需要额外锁止装置的间歇传动结构，日内瓦机构自带锁止弧定位，不需要额外添加定位销或者制动器，整体结构零件数量少，装配工艺简单，维护成本极低，这也是它从钟表领域拓展到通用工业传动领域的核心优势。在实际选型设计时，只需要根据需要的间歇停顿时间、分度角度、负载扭矩三个核心参数，就可以快速计算出槽轮槽数、中心距、圆柱销直径等核心尺寸，不需要复杂的动力学仿真，非常适合结构工程师快速迭代设计方案。
