固体推进式探空火箭结构设计方案

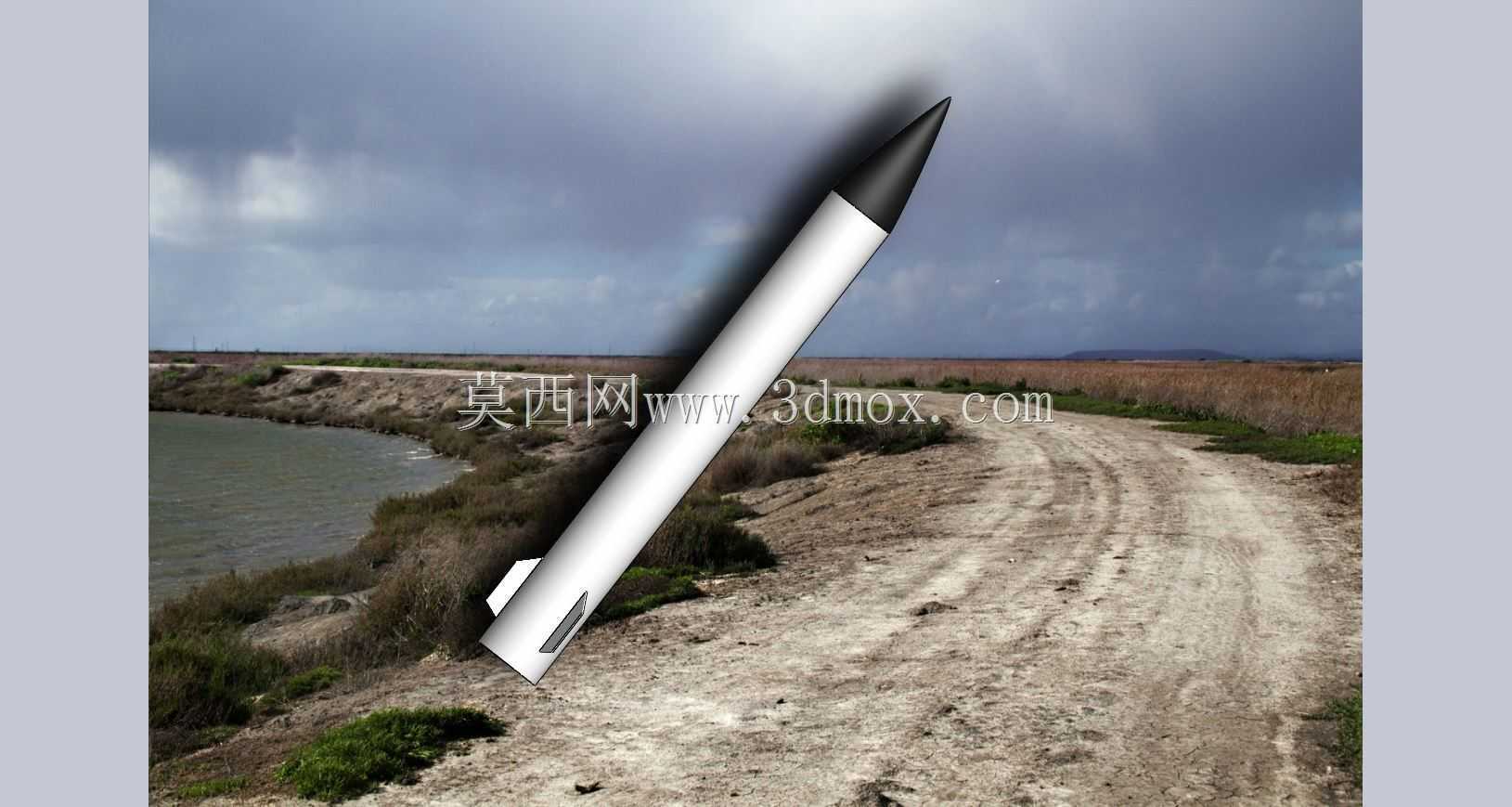

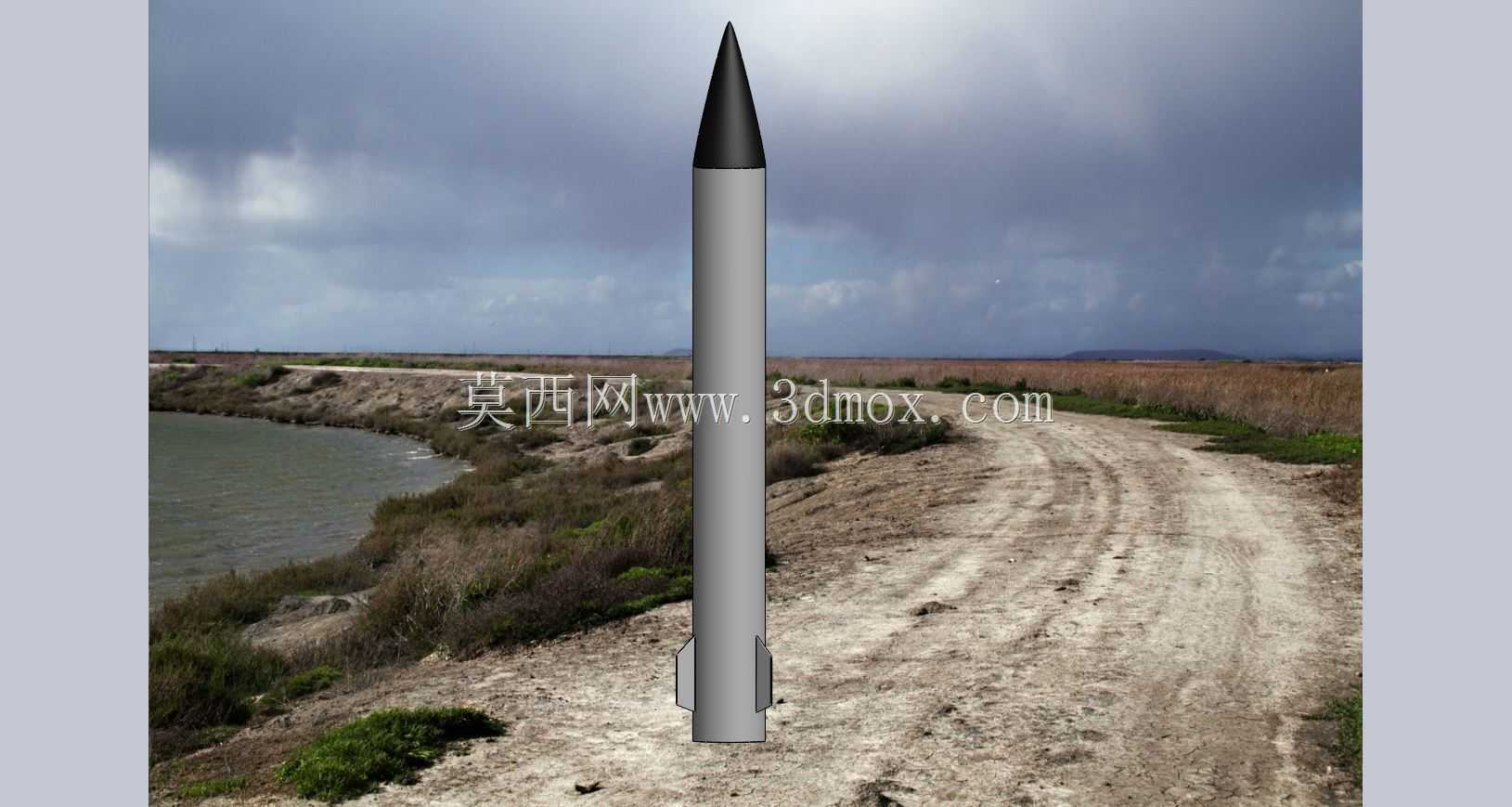

　　这款固体推进式探空火箭的结构设计，核心围绕近地低空探测试验场景的实际需求展开，区别于大型运载火箭的复杂冗余设计，整体方案更侧重轻量化、易加工、可快速装配的特性，适配高校航空航天专业教学试验、小型气象参数采集、低空航拍摄影挂载等实际使用场景。从结构设计逻辑来看，整体采用分段式同轴布局，头锥段选用钝锥形气动外形，锥度经过多轮流场仿真校验，在0.2到0.8马赫的低空飞行速度区间内，可有效降低头部激波阻力，同时头锥内部预留了标准载荷舱空间，可根据任务需求搭载温湿度传感器、小型摄像模组、GPS定位模块等不同试验设备，载荷舱与头锥采用卡扣式快拆连接，无需专用工具即可完成载荷更换，适配外场试验的快速作业需求。箭体主舱段为等直径圆柱结构，

　　作为固体推进剂药柱的容纳舱与核心承力结构，舱壁选用薄壁铝合金管材加工，在保证结构刚度满足发射过载要求的前提下，尽可能降低结构死重，提升火箭的推重比与有效射高；主舱段内壁设计有定位凸台，用于固定药柱挡圈与点火器安装座，可避免发射过程中药柱受过载冲击出现窜动，保证推力输出轴线与箭体轴线重合，降低飞行过程中的偏航力矩。尾段为稳定翼与喷管的安装段，四片对称布置的梯形后掠尾翼直接与尾段壳体一体化加工成型，省去了额外的翼片连接紧固件，既减少了装配工序，也避免了连接间隙带来的结构振动问题；尾翼的后掠角度与展弦比经过气动计算匹配，可在火箭出筒后快速提供足够的稳定力矩，保证箭体飞行姿态稳定，即使在侧风风速不超过8m/s的外场环境下，

　　也能将飞行弹道偏角控制在允许范围内。喷管段采用收敛-扩张型面设计，与尾段壳体采用螺纹连接加密封胶圈的密封形式，可承受固体药柱燃烧时的高温高压燃气冲刷，喷管喉部采用嵌入式耐高温石墨衬套，无需额外冷却结构即可满足短时间工作的耐烧蚀需求。从安装边界与尺寸适配来看，整箭外径控制在70mm以内，总长度不超过1200mm，可适配常规小型地面发射架的导轨尺寸，发射架只需调整俯仰角即可完成发射准备，无需定制专用适配工装；箭体各分段的连接同轴度公差控制在0.1mm以内，可避免装配后出现轴线偏移导致的飞行轨迹偏离问题。在实际使用场景中，这款火箭结构无需复杂的地面保障设备，单名操作人员即可完成全流程的装配、检测与发射作业，

　　药柱燃烧完毕后箭体可通过自带的减速伞装置安全回收，更换药柱与易损件后可重复执行试验任务，大幅降低低空探测试验的成本投入。设计过程中针对发射瞬间的15g过载工况做了专门的结构强度校核，所有连接部位的安全系数均大于2.5，可避免发射过程中出现结构解体、部件脱落等故障；同时针对回收落地时的冲击载荷，在载荷舱与头锥的连接部位设计有缓冲橡胶垫，可吸收落地冲击能量，保护内部搭载的精密试验设备不受损坏。不同于专业航天发射的大型火箭结构，这款设计更偏向民用、教学领域的轻量化应用，所有结构零件均可通过常规的车削、铣削加工完成，无需特殊的加工工艺与特种材料，加工门槛低，便于相关从业者根据实际任务需求做尺寸调整与功能拓展，比如调整尾翼尺寸适配不同的推力规格，加长主舱段提升推进剂装药量以获得更高的射高，或者更换头锥外形适配不同的载荷安装需求。
