带散热齿结构的电力变压组件结构设计

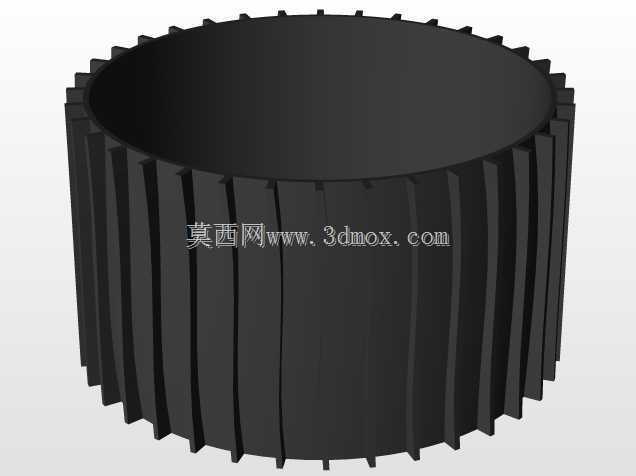

　　在配网终端、小型工业供电场景中，这类带外齿散热结构的变压组件，常被用于户外壁挂式供电节点、临时施工取电点的电压转换环节，区别于常规全密封油浸式变压器，该结构采用外露式散热齿设计，不需要额外加装外置散热翅片组，就能依靠齿片与空气的大接触面积完成自然对流散热，适配无强制风冷条件的野外、高空安装场景。从结构设计逻辑来看，外围环绕的竖向散热齿直接与内部绕组承载腔体一体成型，齿片采用等距排布的梯形截面设计，齿根厚度大于齿顶，既保证了腔体到齿片的热传导效率，也能避免齿片在运输、安装过程中受外力碰撞发生形变，齿片之间的留槽宽度经过热仿真校核，在自然对流条件下不会形成气流滞止区，热空气能顺着竖向槽道顺利上升排出，冷空气从齿槽下部补充进入，

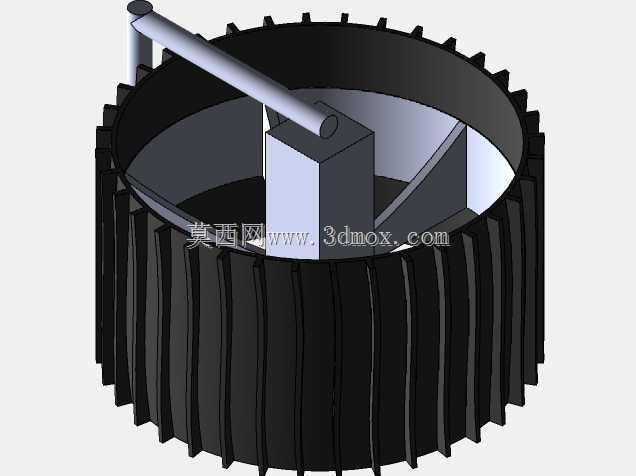

　　形成稳定的自循环散热通路。内部腔体预留的绕组安装空间，采用环形布局设计，中心设置的方形定位凸台是铁芯的安装基准位，凸台顶面的横向轴孔用于穿装铁芯压紧拉杆，拉杆一端延伸出腔体顶部的支撑臂，支撑臂上的铰接孔可用于吊装转运，也能作为高压侧接线端子的绝缘支撑固定位，腔体内部斜向设置的导流隔板，能将绕组工作时产生的局部热点热量快速导向侧壁散热齿，避免腔体内部出现热量堆积的死角。从安装边界来看，该组件整体为圆柱形结构，外围散热齿的最大外径是安装开孔的核心参考尺寸，安装时需要在固定支架上预留比齿顶圆直径大15mm以上的操作空间，既方便安装对位，也能保证齿片周边的空气流通不受遮挡，底部预留的三个等距安装凸台，可通过螺栓直接固定在角钢支架上，

　　不需要额外加装过渡转接板，顶部伸出的支撑臂长度不超过齿顶圆的径向范围，不会额外增加安装时的横向占用空间，适配狭窄的电线杆横担、壁挂配电箱内部的安装空间。实际应用中，这种结构的变压组件不需要配套储油柜、散热油管等附属部件，整体结构紧凑，重量比同容量的常规油变低30%左右，非常适合对安装空间、设备重量有严格限制的场景，比如山区农网改造的高空架装点位、临时展会的供电节点、小型分布式光伏的并网升压环节。设计过程中需要重点关注散热齿与内部腔体的连接强度，因为一体成型结构如果齿根圆角过小，长期受冷热交替应力影响容易出现裂纹，所以齿根位置设置了R2的过渡圆角，既降低了应力集中系数，也不会过多占用齿间的气流通道；

　　中心定位凸台的尺寸公差需要控制在H7级别，保证铁芯叠片组装后不会出现偏移，避免绕组与铁芯之间的气隙不均匀导致的空载损耗上升；顶部支撑臂的铰接孔与腔体中心的同轴度需要控制在0.1mm以内，保证吊装时组件整体重心与吊点重合，不会出现倾斜磕碰散热齿的情况。另外，腔体内部的斜向导流隔板并不是完全隔断内部空间，而是在靠近底部位置预留了10mm的通流间隙，能让腔体内的空气形成小范围的内循环，把底部绕组的热量带到侧壁位置，避免底部区域因为空气不流通出现温度过高的问题，隔板的倾斜角度设置为45度，刚好能覆盖绕组端部的热点区域，热传导路径最短，不会出现冗余的结构重量。
