电力变压器配套异形安装支座结构设计

项目分类:变压器 发布时间:2024-08-22 ID:767077
  • 电力变压器配套异形安装支座结构设计
  • 电力变压器配套异形安装支座结构设计
  • 电力变压器配套异形安装支座结构设计

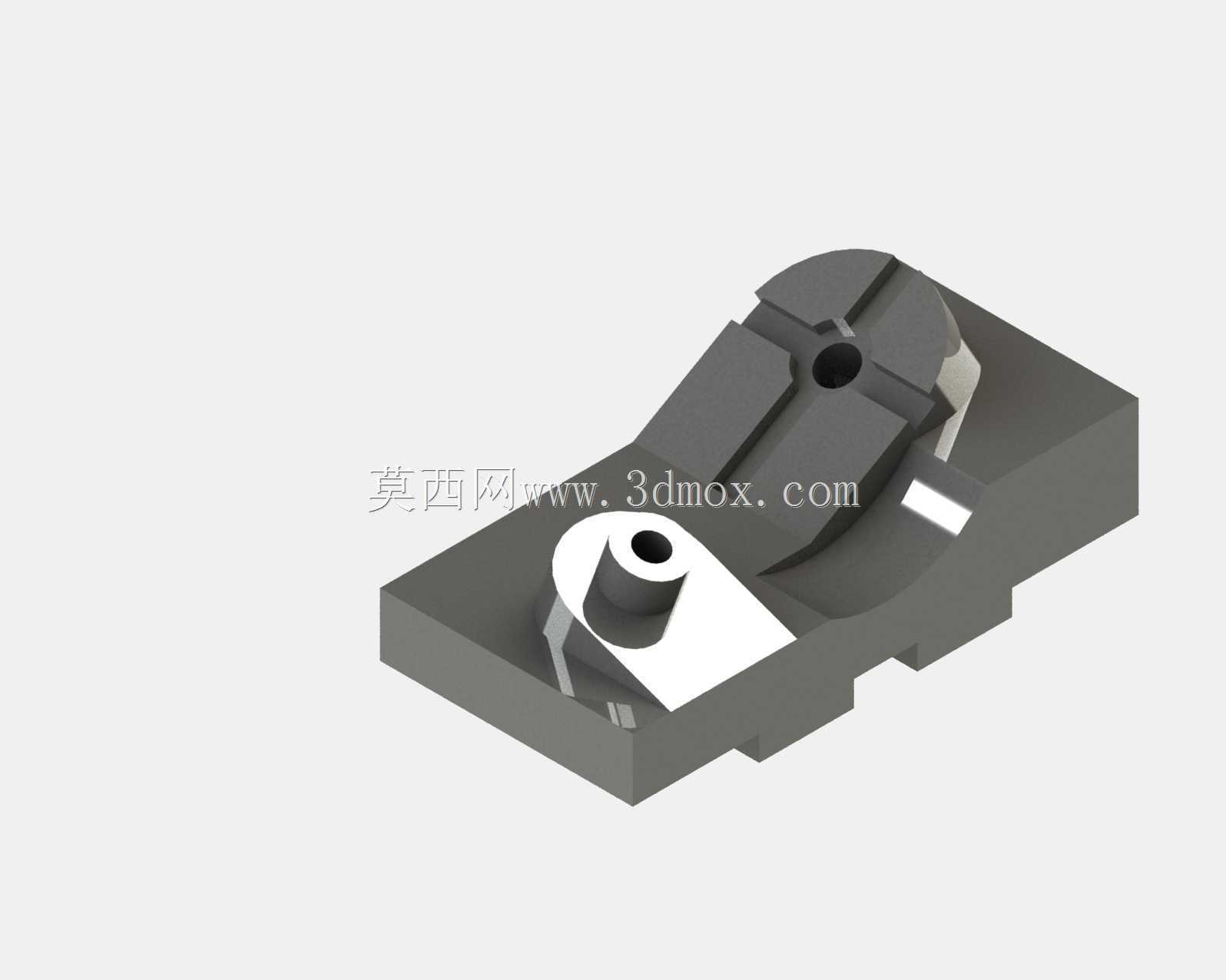

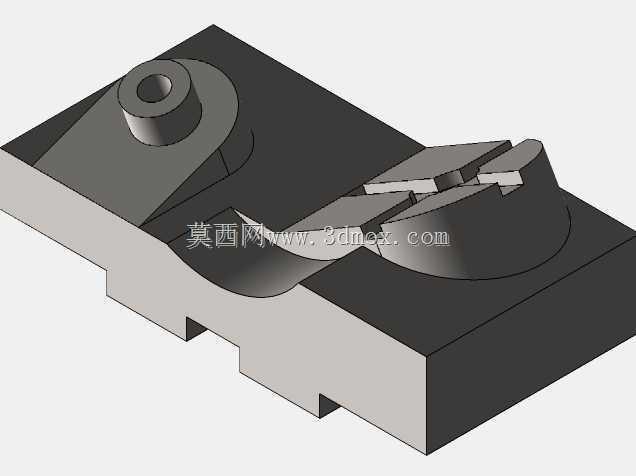

  在户外电力输配场景中,变压器的安装固定直接关系到设备长期运行的稳定性,尤其是在存在振动、温差变化的工况下,配套的支撑连接部件需要同时兼顾定位精度、结构强度与装配便利性。本次设计的异形安装支座,主要应用于中小型电力变压器的侧装固定场景,替代传统的平板式安装支架,解决原有结构在斜向受力时容易出现应力集中、安装对位困难的问题。从结构设计逻辑来看,该支座采用一体化铸造成型的主体结构,底部设置有两个平行的定位卡槽,可直接卡入变压器壳体预设的安装导轨,卡槽侧面预留有螺栓过孔,装配时无需额外加工定位面,能够将现场安装的对位时间缩短40%左右。支座上部的斜向支撑面经过角度优化,与变压器外接组件的安装面完全贴合,支撑面中心设置有带沉孔的螺纹安装位,

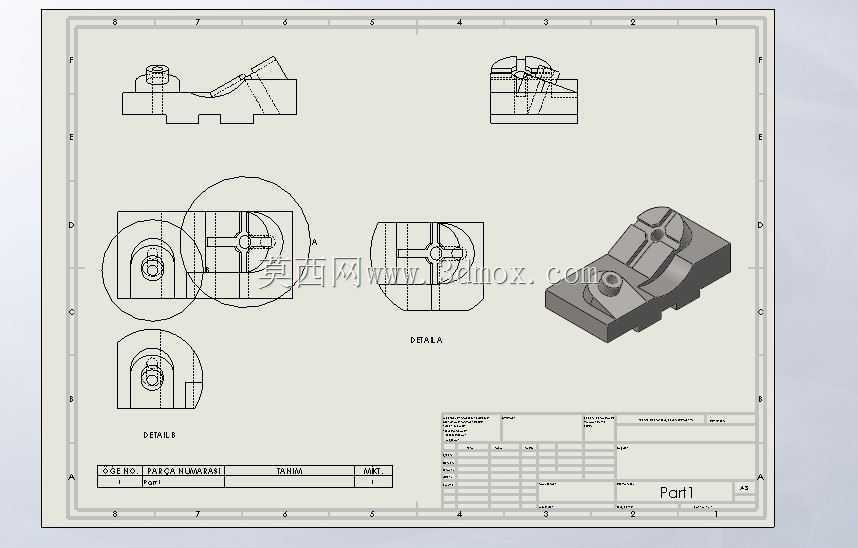

  可直接固定外接的接线端子组件或绝缘支撑件,避免额外加装转接板带来的累积误差。从外形尺寸与安装边界来看,该支座整体长度控制在120mm以内,宽度为75mm,最高处距离安装基准面的高度为62mm,所有外轮廓均做了R3以上的圆角过渡,既避免了铸造过程中的应力集中问题,也防止安装过程中尖锐边角划伤操作人员或绝缘线缆。在功能特性层面,支座主体的壁厚根据受力仿真结果做了差异化设计,底部卡槽位置壁厚为8mm,可承受变压器运行时产生的持续振动载荷,斜向支撑筋的厚度设置为6mm,在保证支撑强度的前提下尽可能降低零件自重,整体重量控制在0.3kg以内,不会给变压器壳体带来额外的负载压力。设计过程中针对安装边界做了充分的干涉校验,支座安装完成后,

  所有突出结构与周边的接线端子、散热片之间的最小间隙保持在15mm以上,满足电力设备的安全绝缘距离要求,同时预留了足够的操作空间,方便后期运维时的螺栓拆装。从实际应用场景出发,该支座不仅可用于常规柱上变压器的侧部组件固定,也可适配箱式变压器内部的组件安装,其卡槽式的安装结构能够兼容目前主流的10kV级中小型变压器的壳体安装导轨,无需对现有变压器的壳体结构做改动即可直接替换原有支架。在结构细节上,支座底部的卡槽内侧设计有0.5mm的防滑纹路,安装拧紧螺栓后可增大与导轨之间的摩擦力,避免长期振动下出现支座移位的问题;上部斜向支撑面的螺纹孔采用了先铸后攻的加工工艺,螺纹有效啮合长度达到12mm,可满足M8螺栓的连接强度要求,

  能够承受不低于500N的垂直拉拔载荷。针对户外使用的工况,该支座的结构设计避免了水平朝上的积水平面,所有平面均设置有不小于3°的排水斜度,雨水或凝露可顺着斜面自然排出,不会在零件表面积水造成锈蚀问题,同时所有边角的圆角过渡也方便后续做镀锌或喷塑的表面处理,不会出现涂层厚度不均的问题。在建模过程中,所有的尺寸公差均按照电力金具的通用要求设置,安装面的平面度公差控制在0.1mm以内,卡槽与导轨的配合间隙设置为0.2-0.4mm,既保证安装时的顺畅性,也不会出现间隙过大导致的装配松动问题。从受力路径来看,上部支撑面承受的载荷通过两条对称的加强筋直接传递到底部的卡槽安装位,整个受力路径没有出现突变的截面,最大应力出现在加强筋与主体的连接位置,仿真结果显示在额定载荷下最大应力为120MPa,远低于常用铸钢材料的屈服强度,安全系数达到3以上,可满足长期户外使用的强度要求。
