SLA光固化打印机回弹式密封边框结构

　　该结构件为SLA光固化打印设备的料槽配套密封安装边框，主要应用于桌面级及工业级下沉式SLA打印设备的树脂槽装配环节，承担料槽与设备成型平台基座之间的密封、定位、载荷传递功能，同时集成回弹补偿结构，抵消树脂槽长期受光敏树脂浸泡、温度交变产生的形变，避免漏液、平台对位偏移等常见打印故障。从实际设备运行场景来看，SLA打印过程中料槽需要持续承载液态光敏树脂，成型平台上下往复运动时会对槽体边缘产生周期性的挤压作用力，普通刚性边框在长期循环载荷下容易出现连接孔位滑丝、密封胶层开裂的问题，该结构在边框内侧设置了阶梯式回弹让位槽，当平台下压产生瞬时冲击力时，边框内侧的薄壁凸缘可产生微米级的弹性形变，吸收冲击载荷，

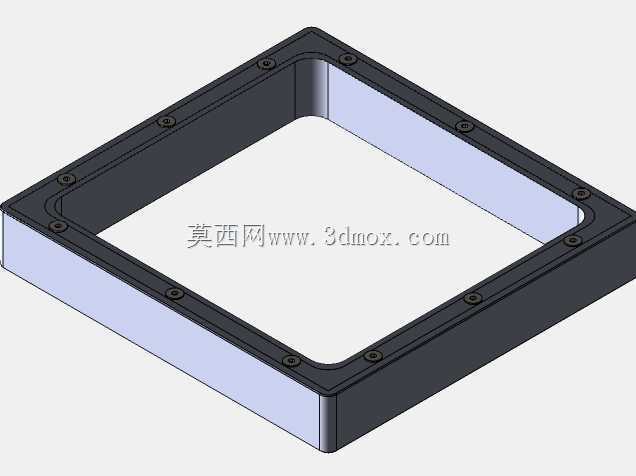

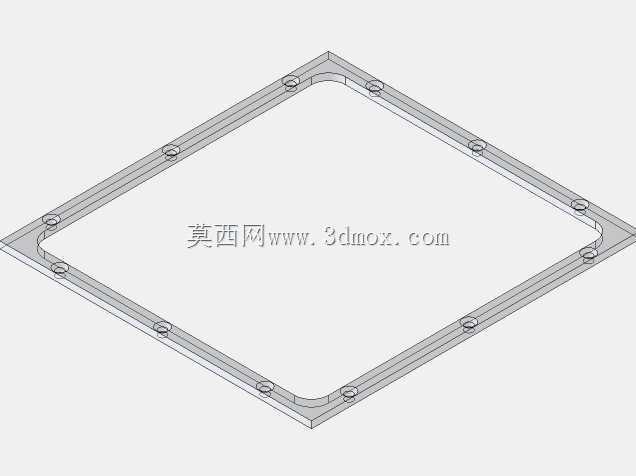

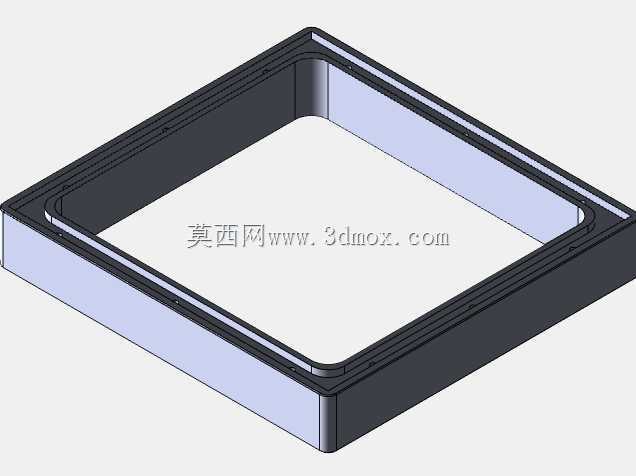

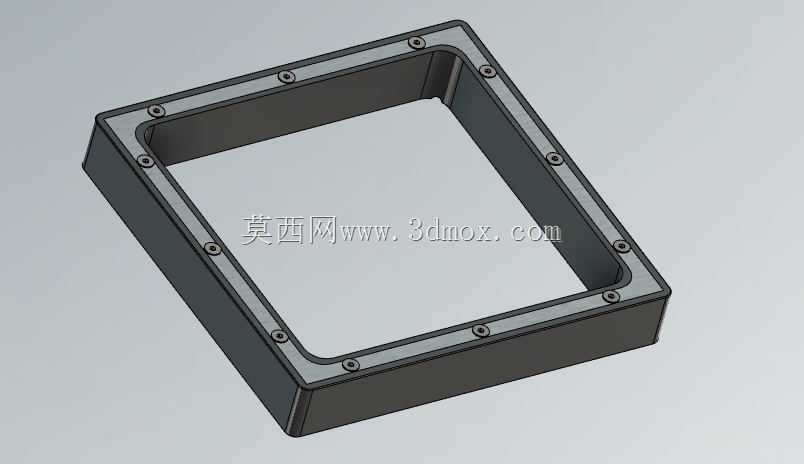

　　避免刚性碰撞导致的离型膜破损或者平台精度偏移。结构整体采用矩形闭环设计，外边缘均匀分布沉头安装孔，孔位采用等间距排布逻辑，安装时可通过内六角螺丝与设备基座的螺纹孔锁紧，沉头孔设计可保证螺丝端面不突出边框表面，避免与运动的成型平台产生干涉。边框的截面采用阶梯式分层结构，下层为定位止口，装配时可直接嵌入设备基座的定位槽内，无需额外调整对位即可保证边框与成型平台的同轴度，上层为密封面，可适配厚度2-3mm的硅胶密封垫，密封面的平面度公差控制在0.05mm以内，保证锁紧后密封垫受力均匀，不会出现局部间隙导致的树脂渗漏。内侧的回弹结构采用圆弧过渡设计，避免应力集中，在长期反复形变下不会产生疲劳断裂，回弹凸缘的高度比密封面低0.2mm，

　　既可以保证密封垫压缩量处于合理区间，又能在平台过载时提供额外的形变余量，避免密封垫被过度压缩失去弹性。从安装边界来看，该边框的外轮廓尺寸适配常见的8.9寸、13.3寸LCD屏对应的SLA设备料槽规格，内侧开口尺寸与成型平台的最大打印幅面匹配，不会遮挡紫外光的照射路径，边框的整体高度控制在25mm以内，不会占用设备Z轴的有效成型行程。在实际装配过程中，该边框可兼容FEP离型膜的张紧安装结构，边框的内侧台阶可压住离型膜的边缘，配合张紧压条即可实现离型膜的平整固定，回弹结构可在离型膜受成型拉力产生形变时提供微量的让位，降低离型时的剥离阻力，减少打印件翘边、脱落的概率。结构的所有转角处均采用圆角过渡，避免尖锐边角划伤操作人员或者划破离型膜、

　　密封垫等耗材，安装孔的位置度公差控制在0.1mm以内，可实现快速拆装更换，日常维护时无需专用工装即可完成料槽的拆卸清理。针对SLA设备常见的树脂渗漏问题，该边框的密封面采用整圈连续平面设计，无缺口、无拼接缝，配合耐树脂腐蚀的硅胶密封垫，可实现长期无渗漏密封，回弹结构的形变范围经过测算，可覆盖-10℃到60℃温度区间内边框材料、密封垫、设备基座的热胀冷缩形变量，避免温度变化导致的密封失效。在结构设计过程中，充分考虑了3D打印加工或者CNC加工的工艺可行性，所有壁厚保持均匀，最小壁厚不小于2mm，无倒扣结构，无需复杂的支撑即可完成加工或者打印制作，安装孔的周边设置了加厚凸台，提高螺丝锁紧时的结构强度，避免锁附力过大导致边框开裂。
