多构型晶格结构展示标定板设计

　　做增材制造结构验证的工程师大多遇到过这类问题：不同晶格构型打印完成后，很容易因为外形近似出现混淆，尤其是批量测试不同晶胞力学性能的时候，样件混杂后很难快速对应到设计参数，这款展示标定板就是针对这类现场痛点设计的。从实际使用场景来看，它既可以作为3D打印晶格类结构的成型精度校验样件，也能作为结构选型阶段的直观展示载体，放在实验室样件展示区、工艺验证工位，能让设计、工艺、测试人员快速对应不同晶格的实体形态，不用反复调取三维模型核对构型名称。

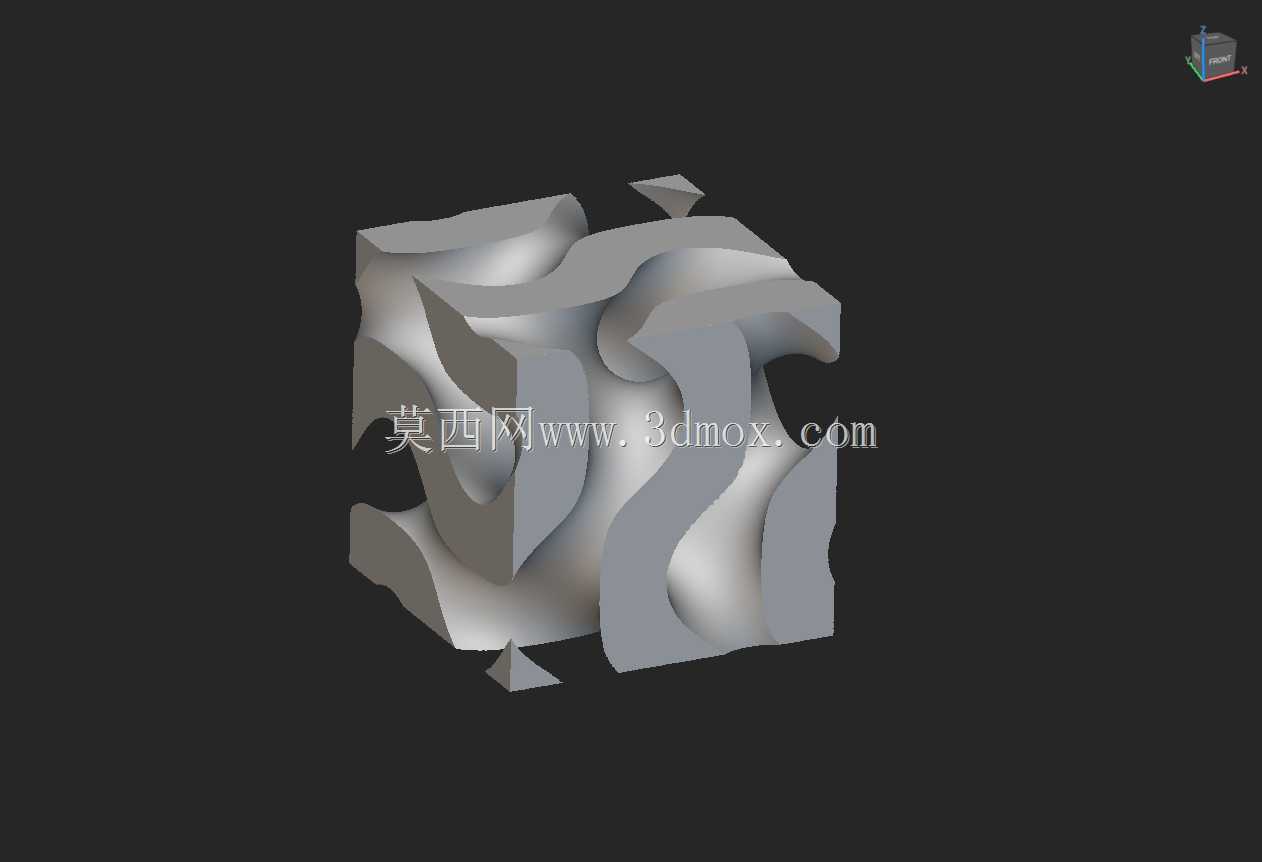

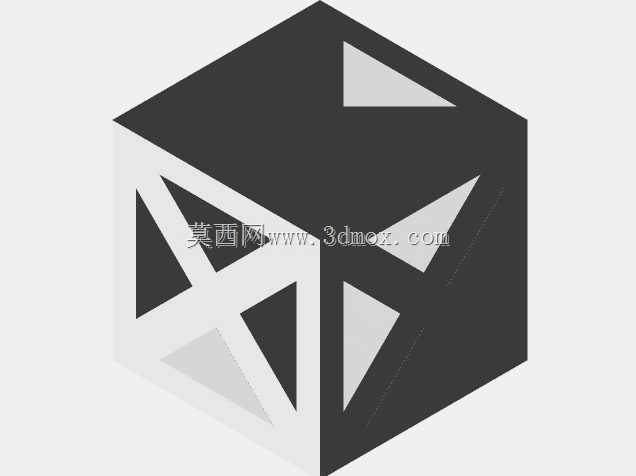

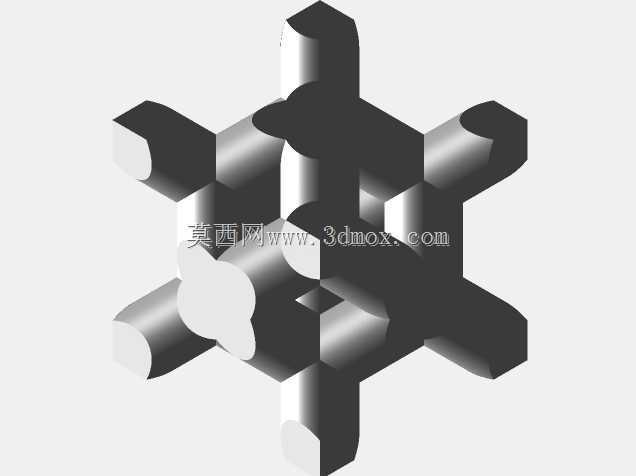

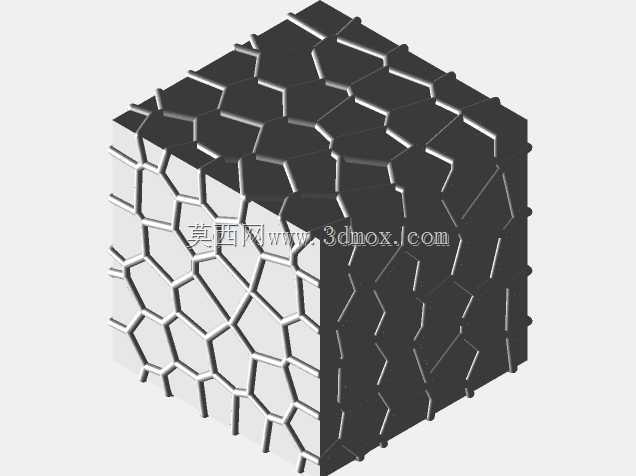

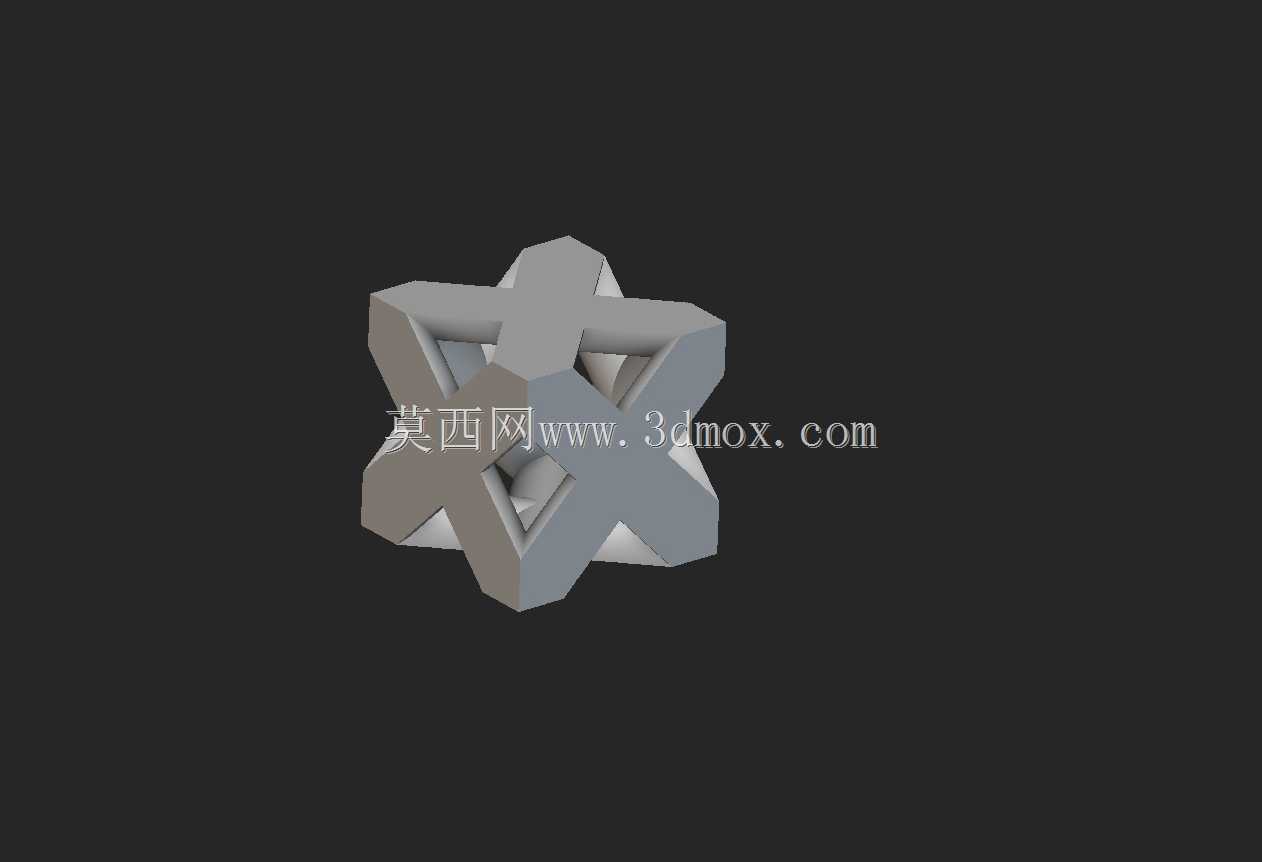

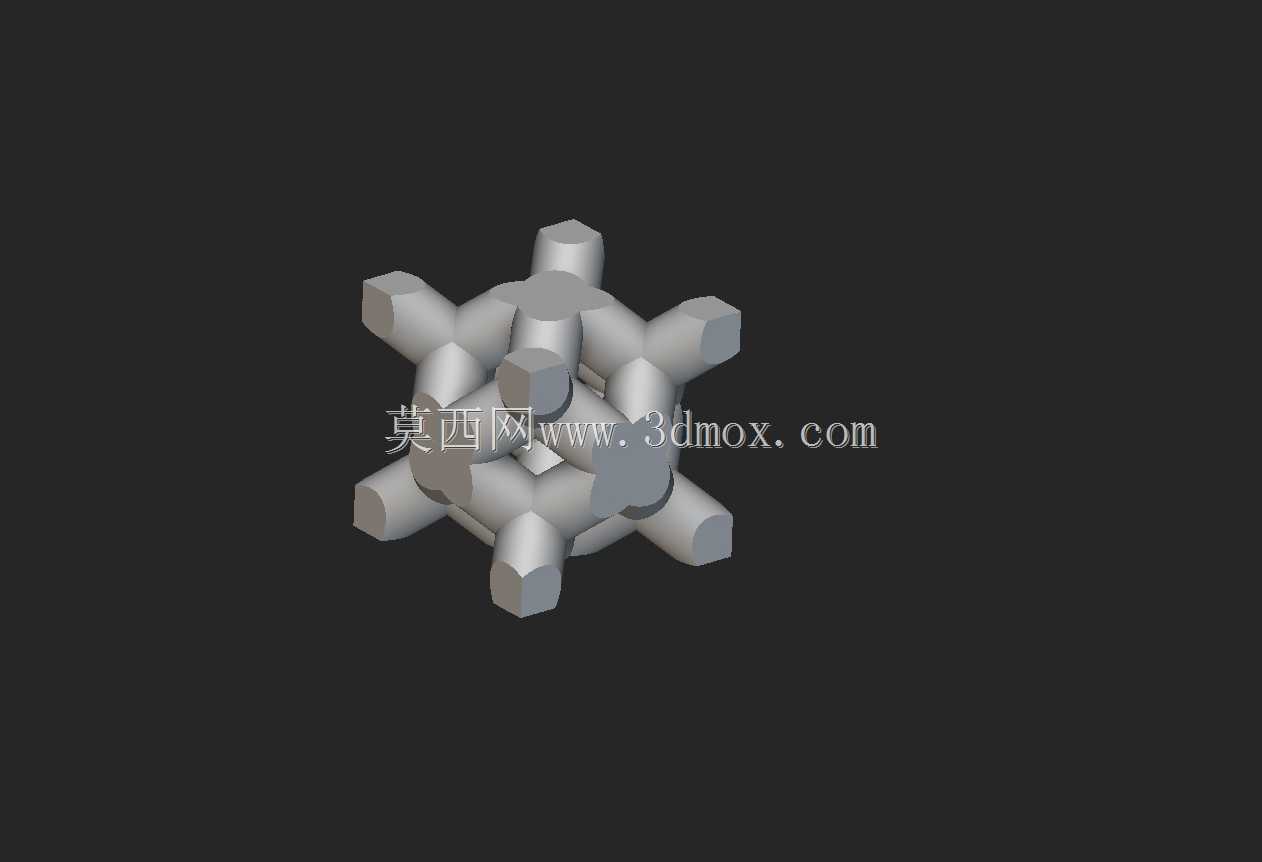

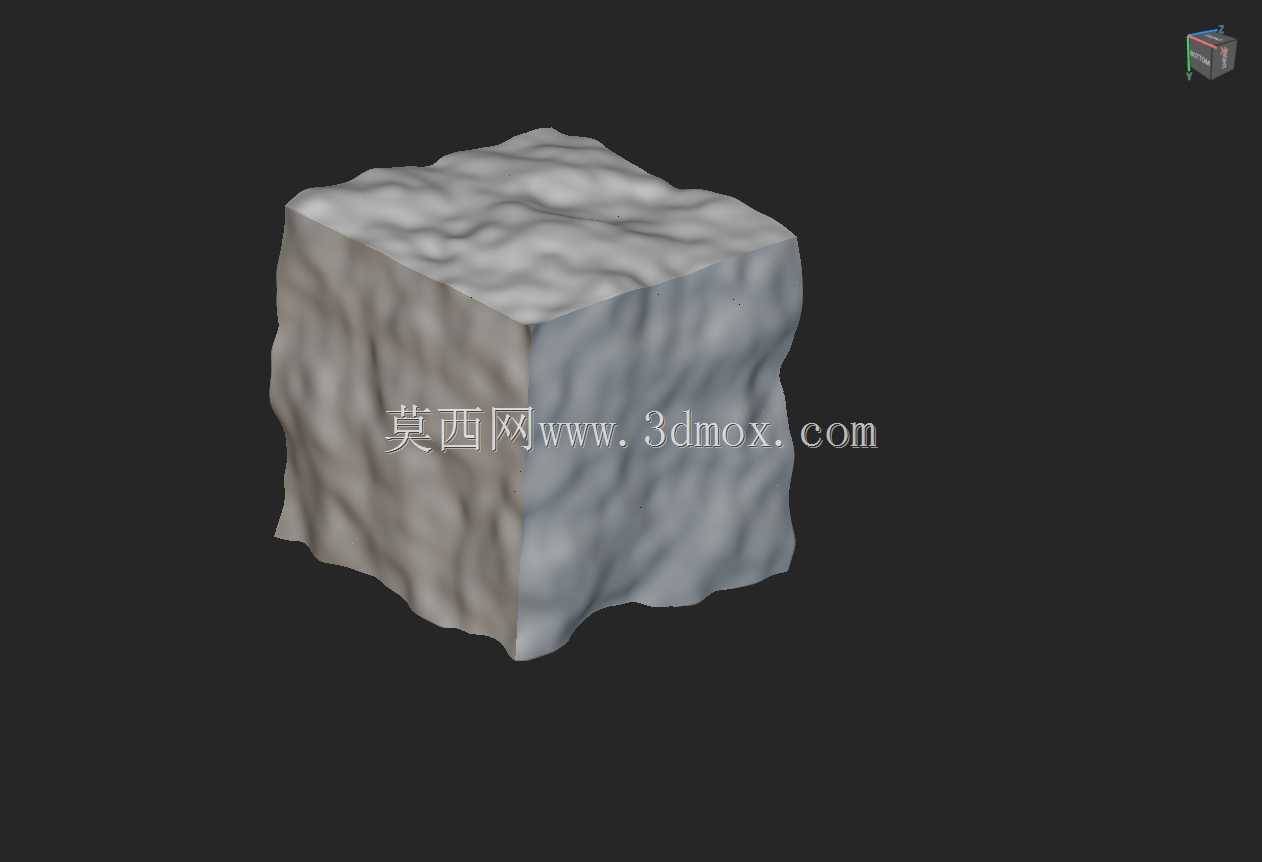

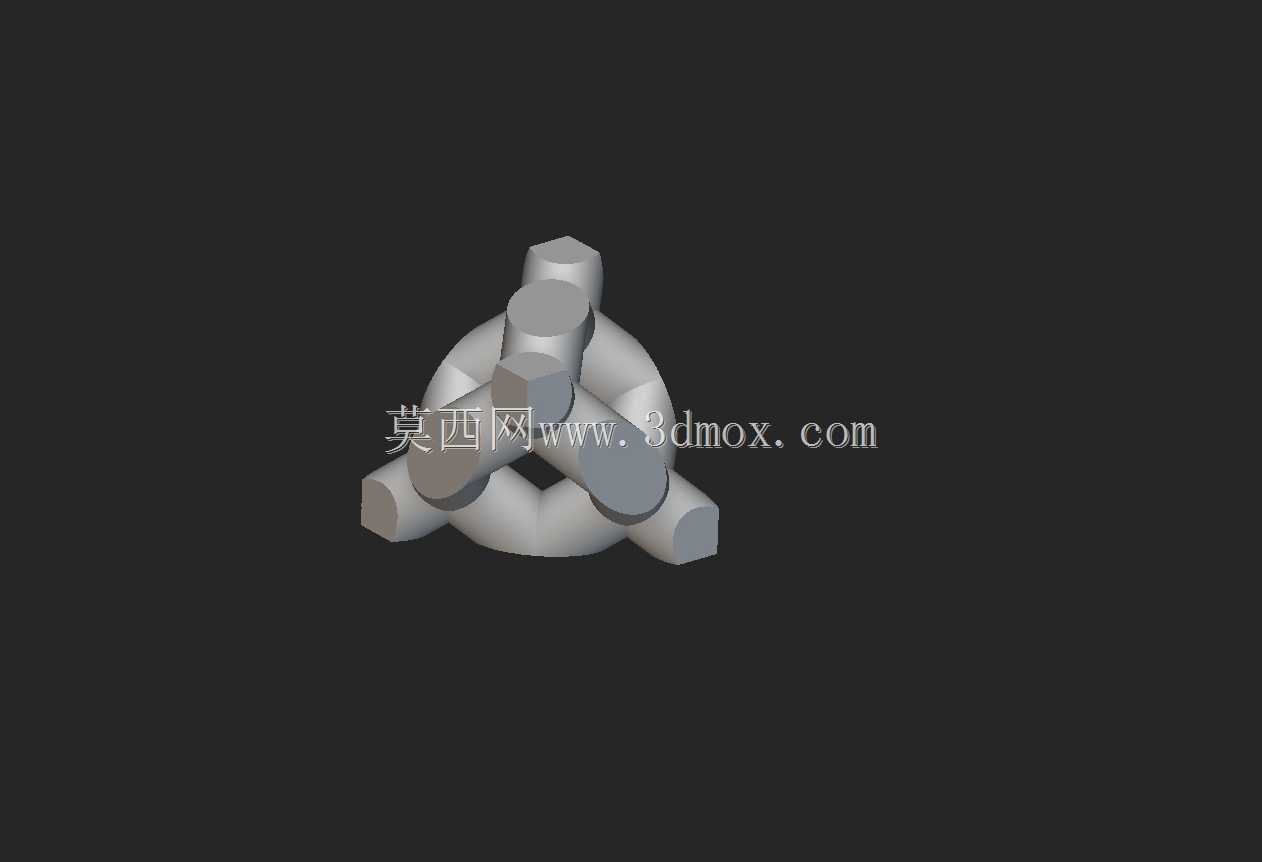

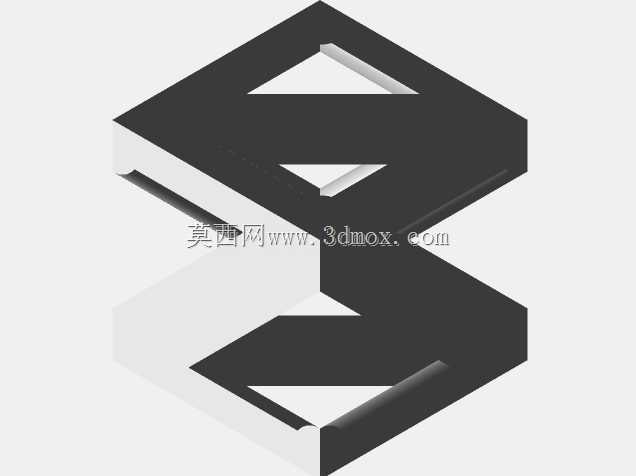

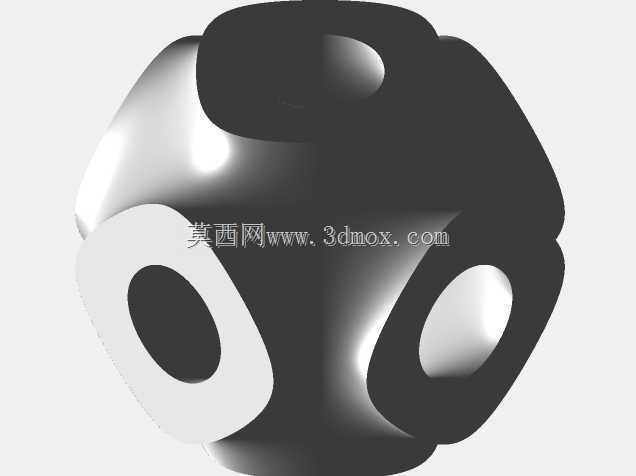

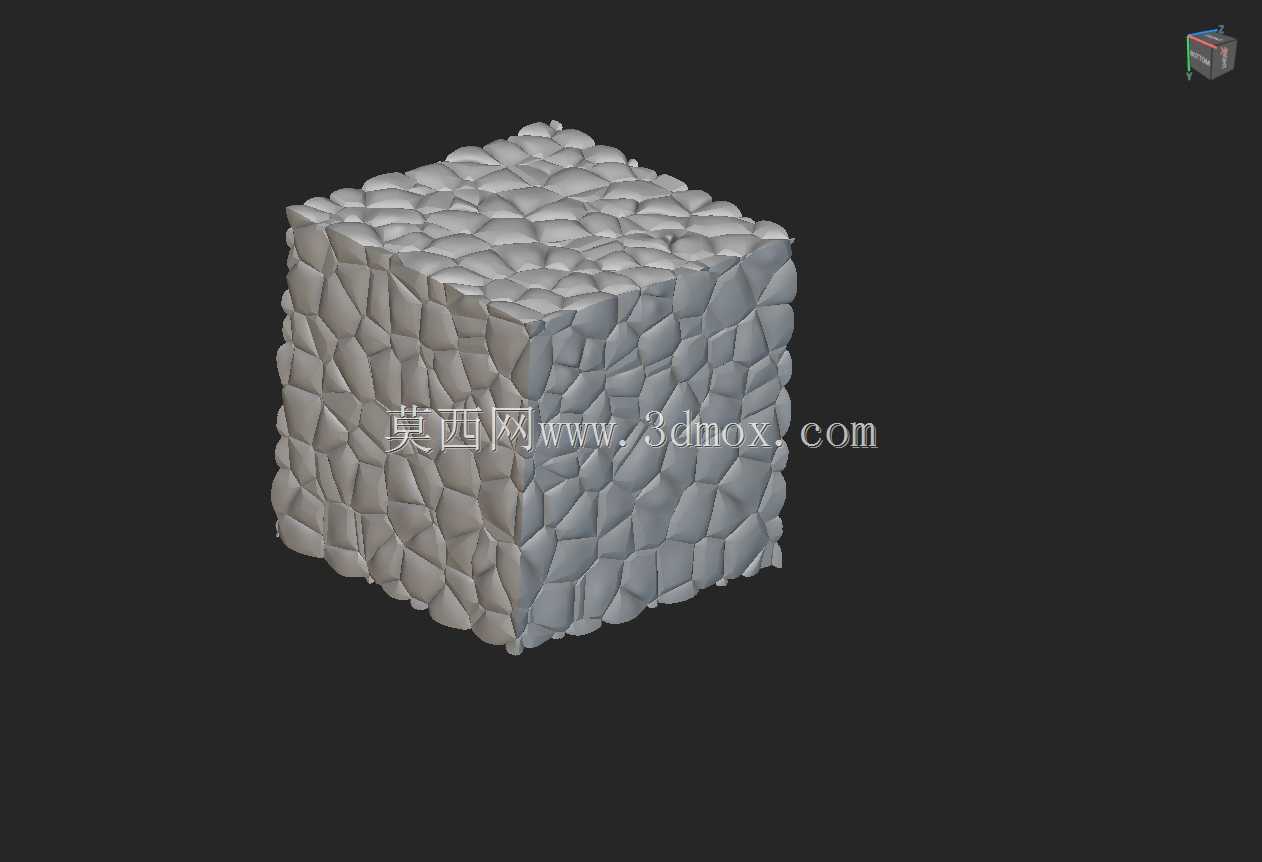

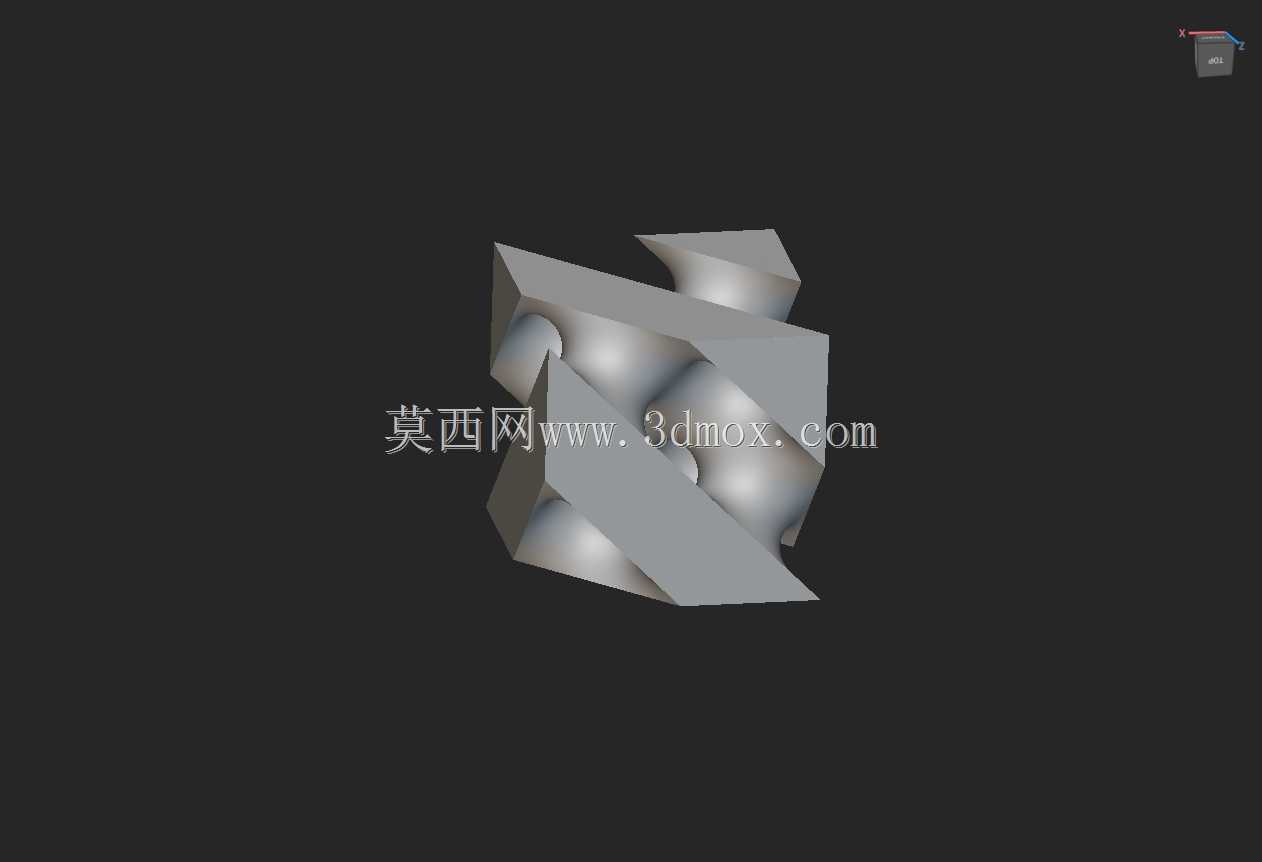

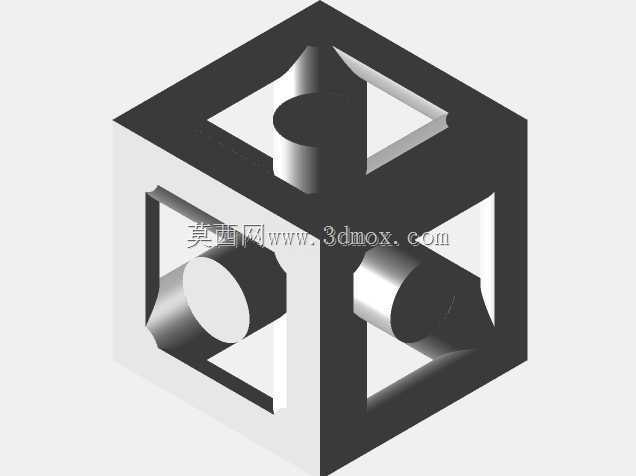

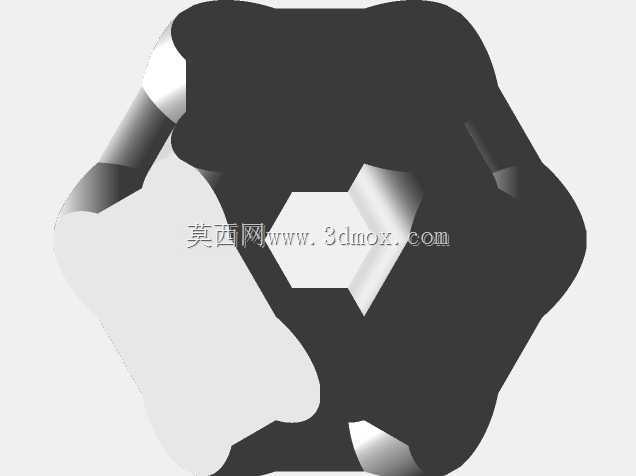

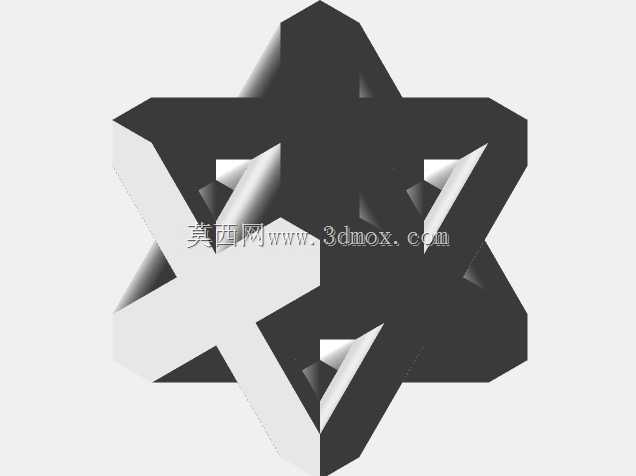

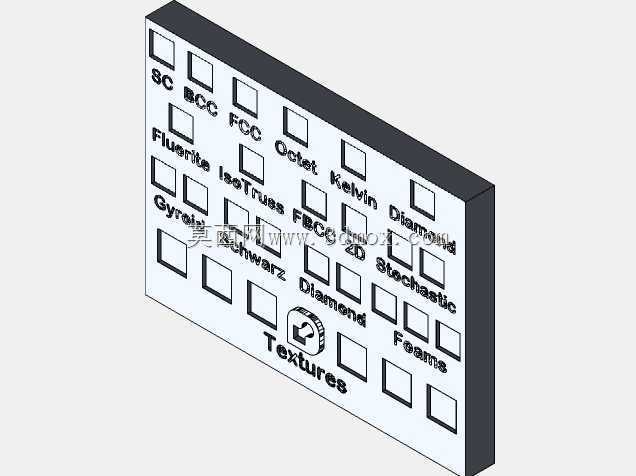

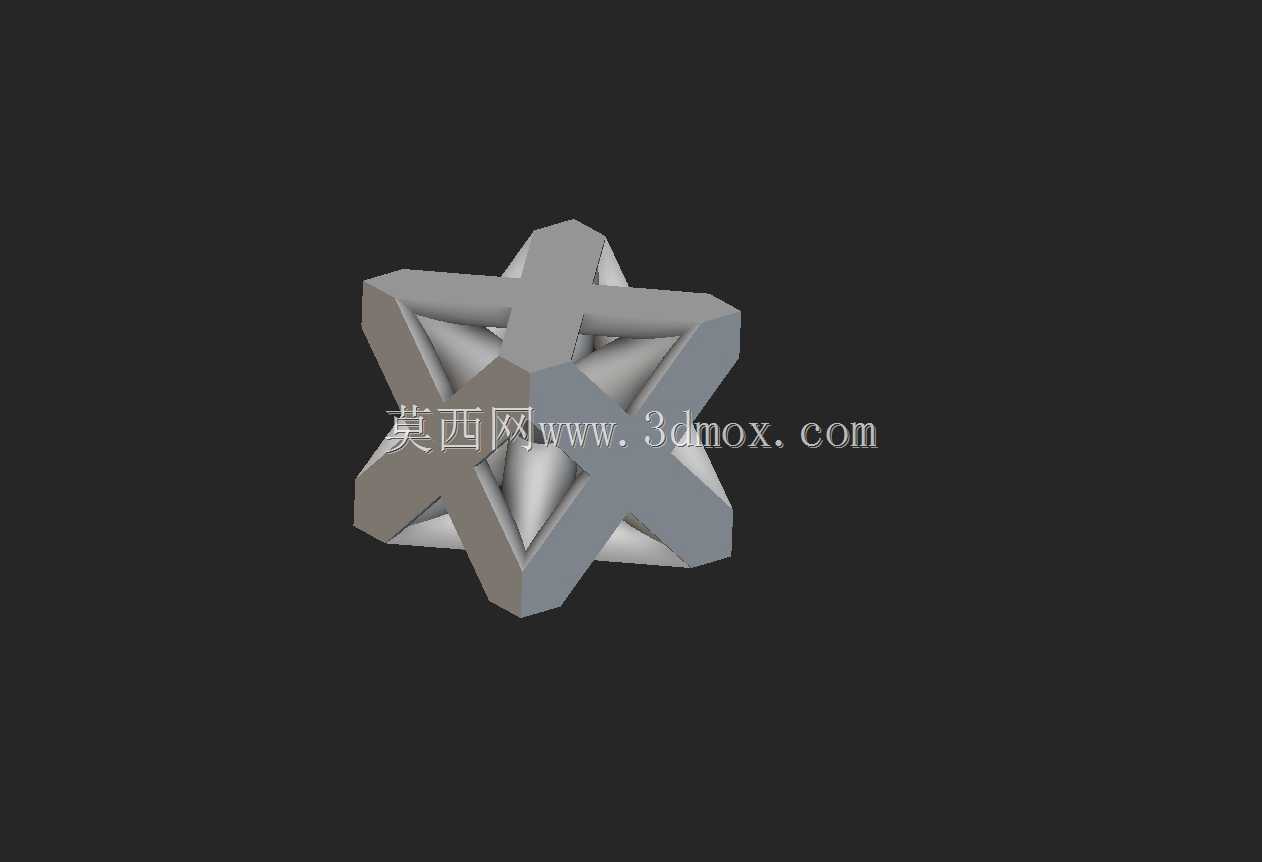

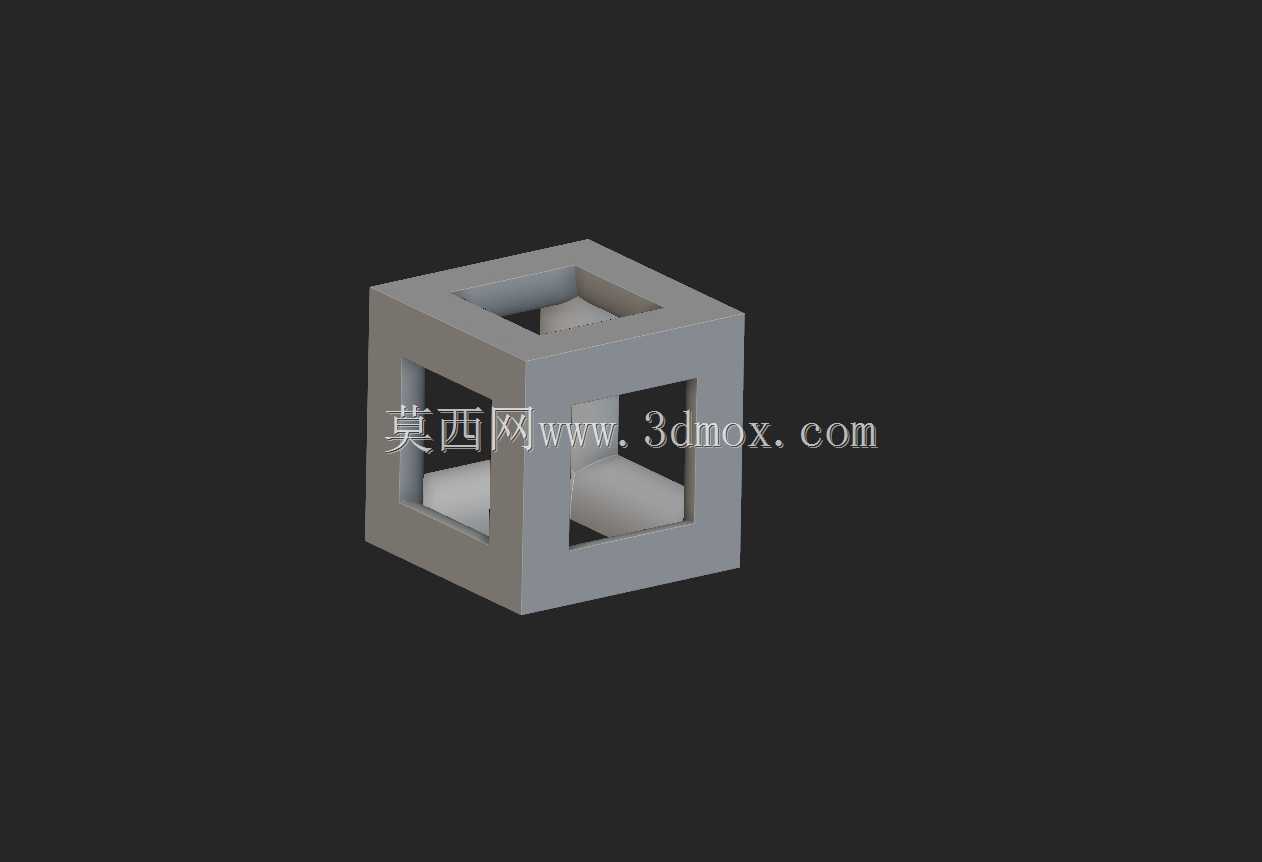

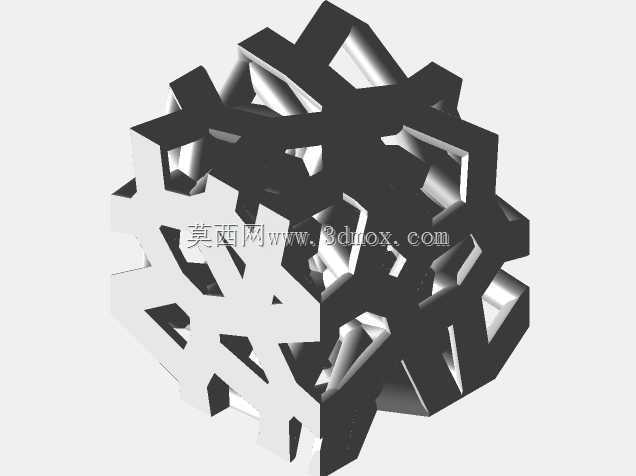

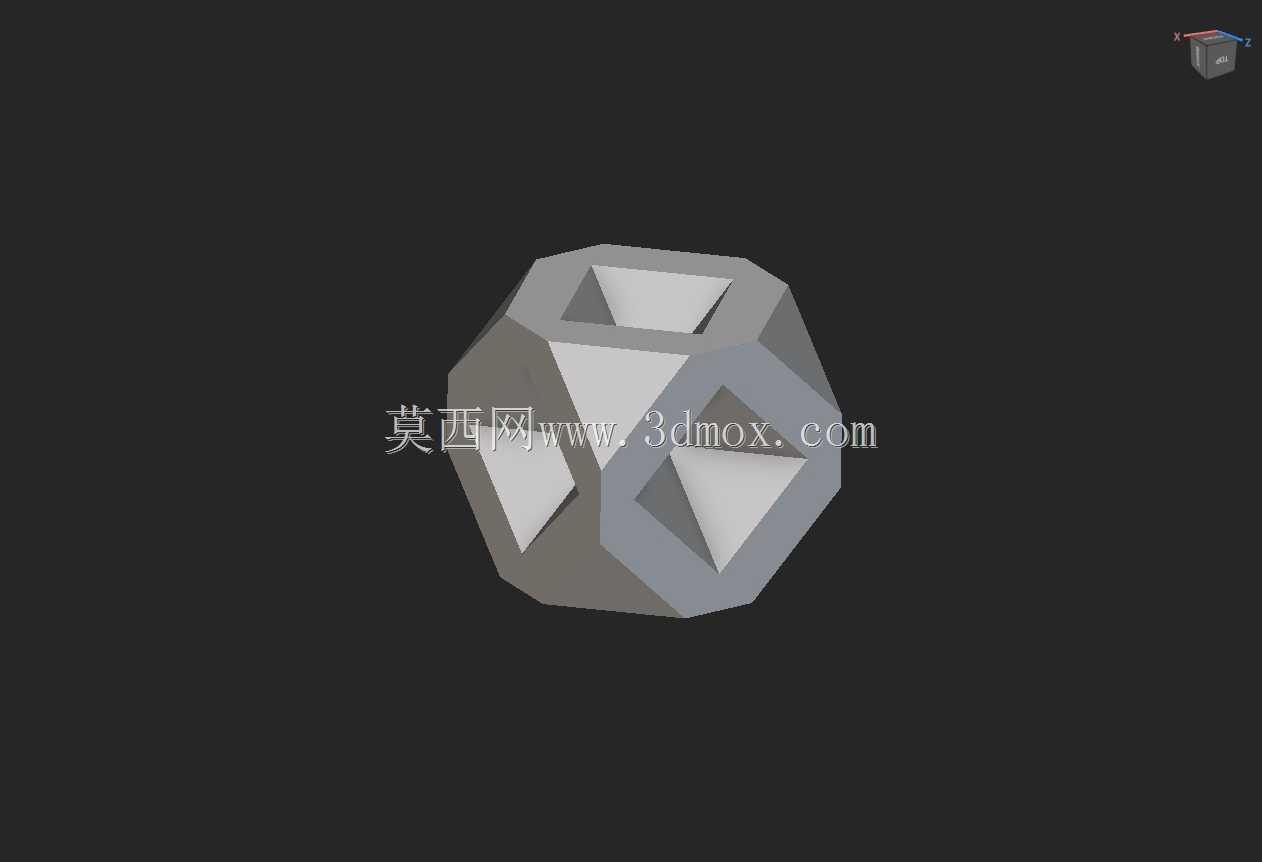

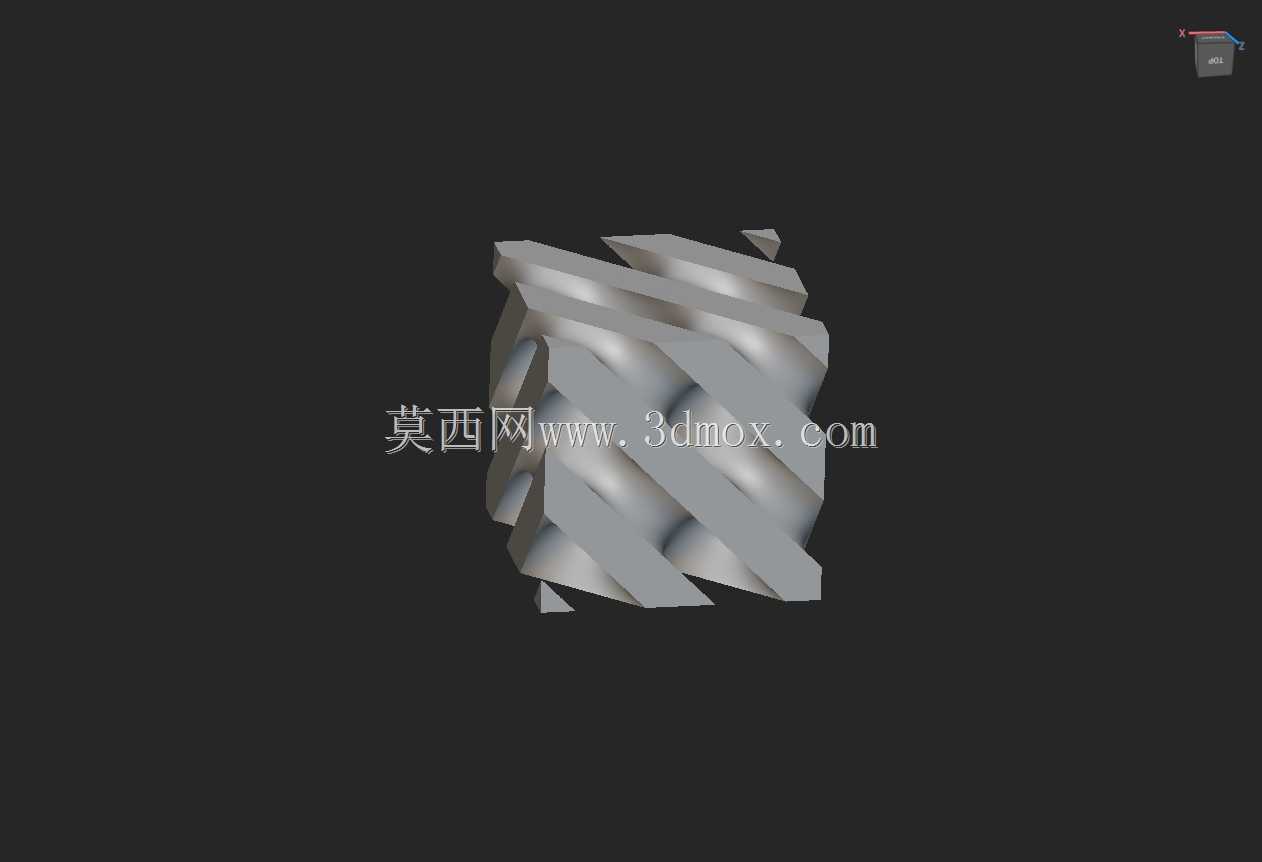

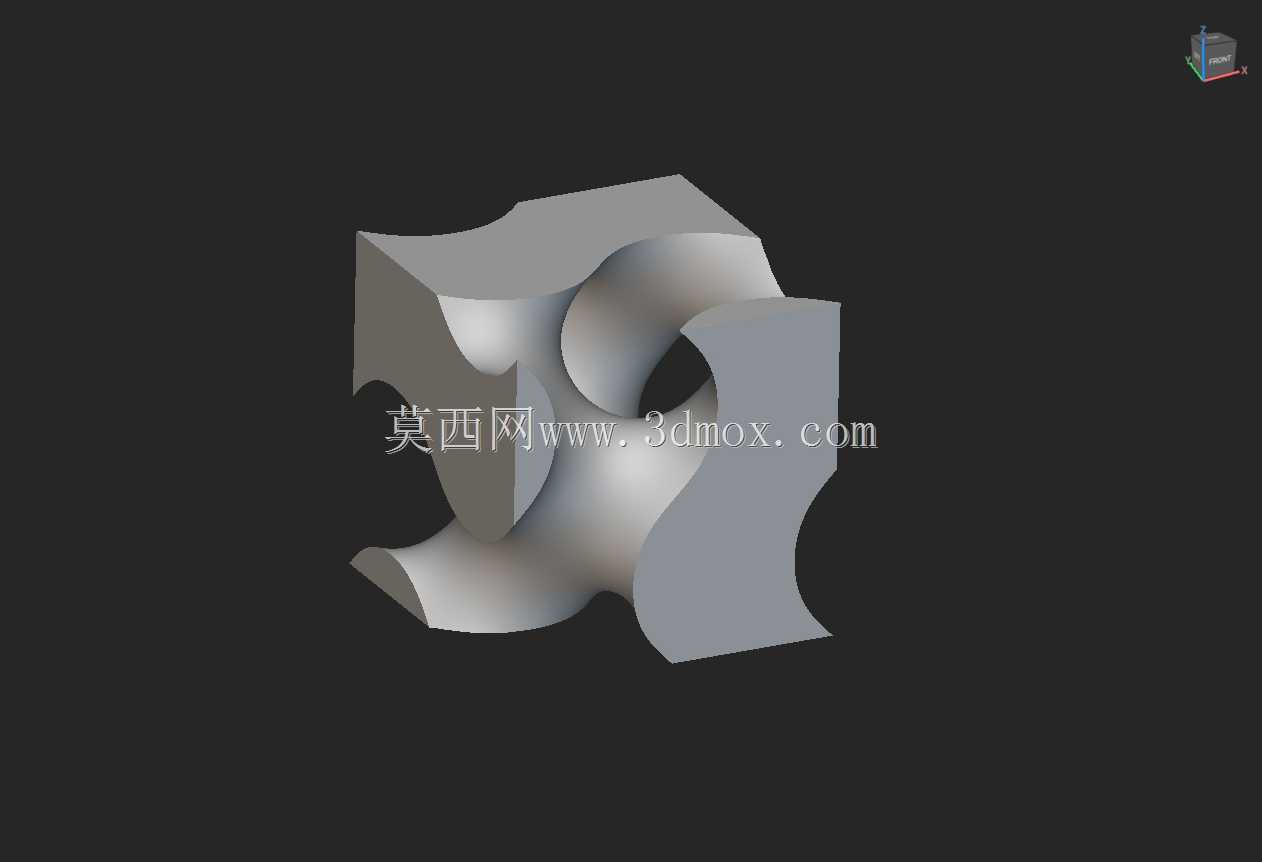

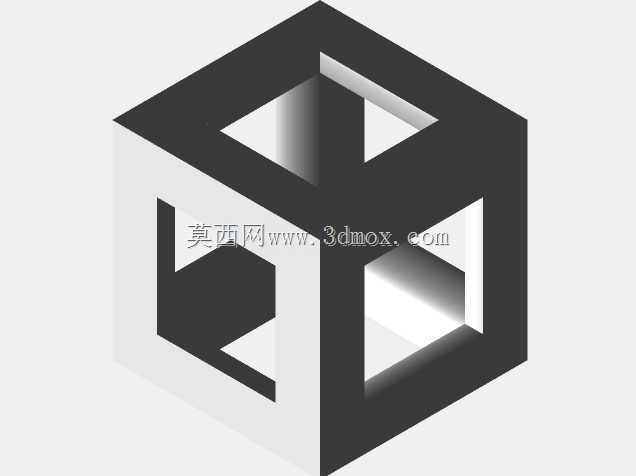

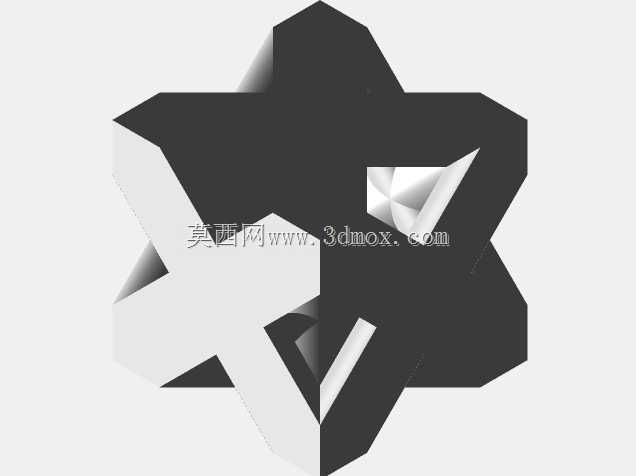

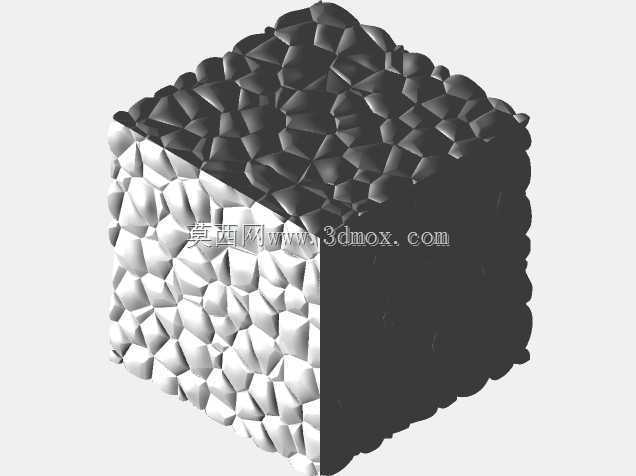

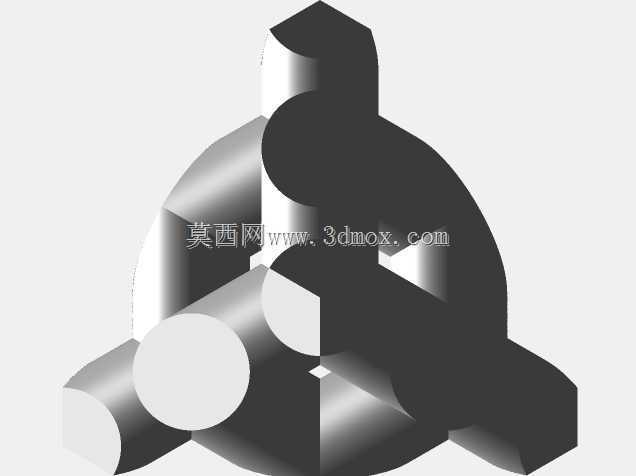

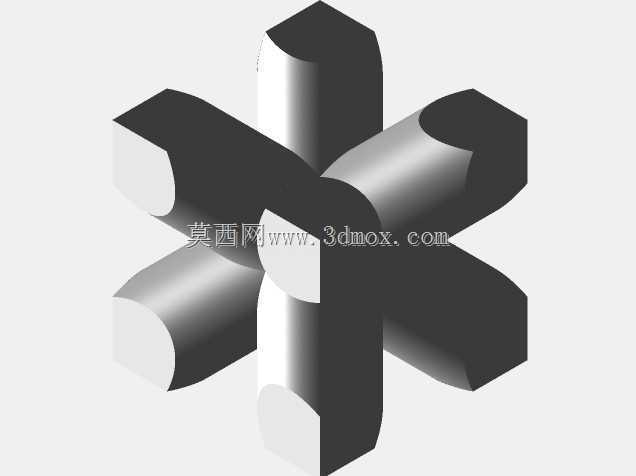

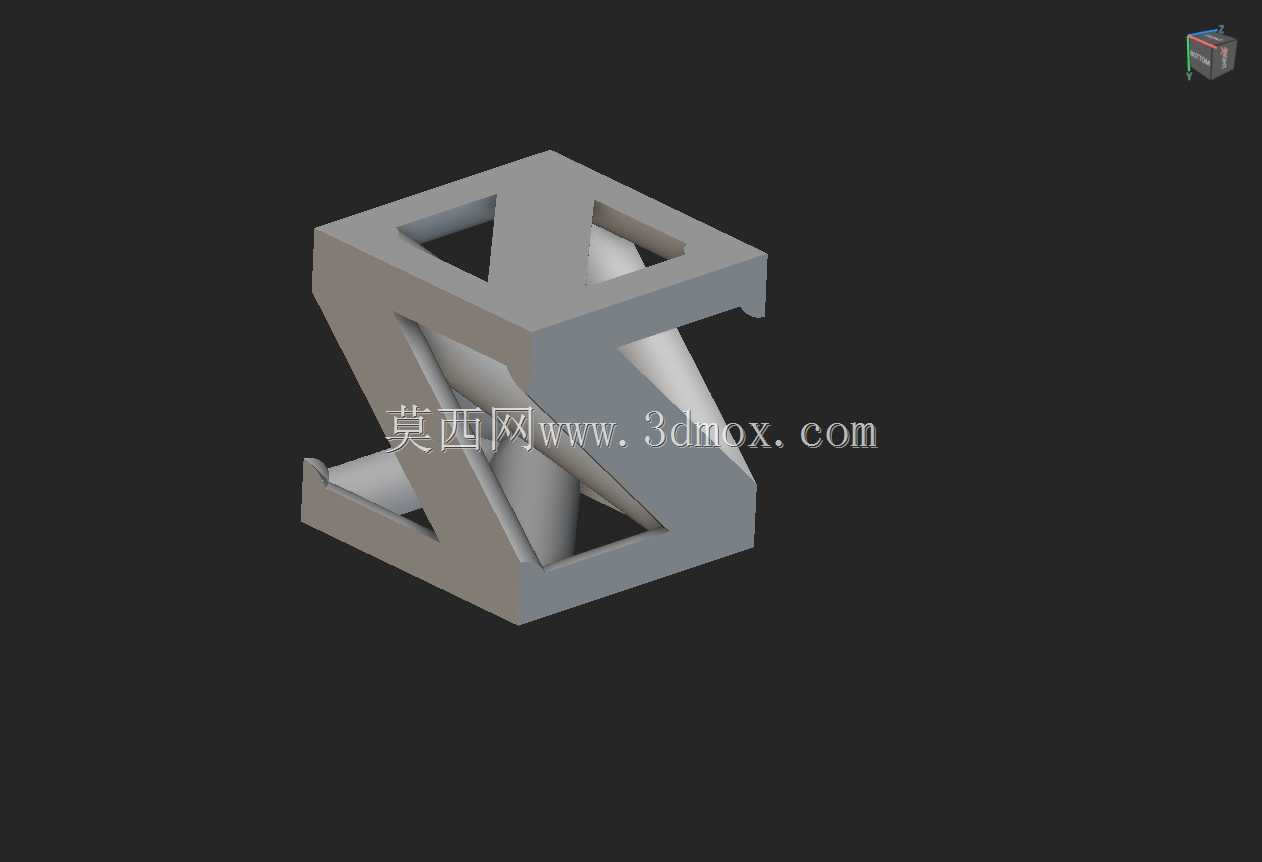

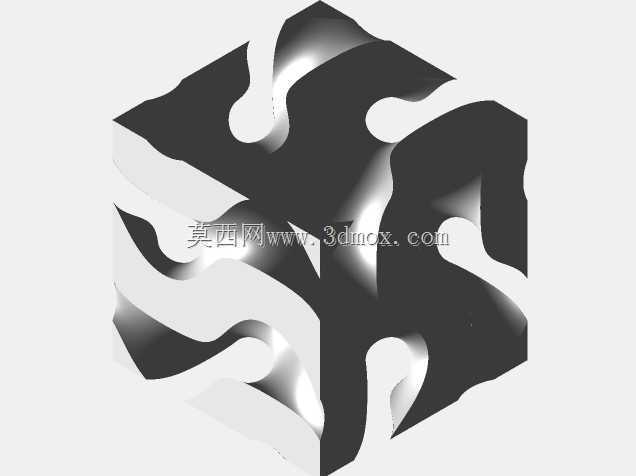

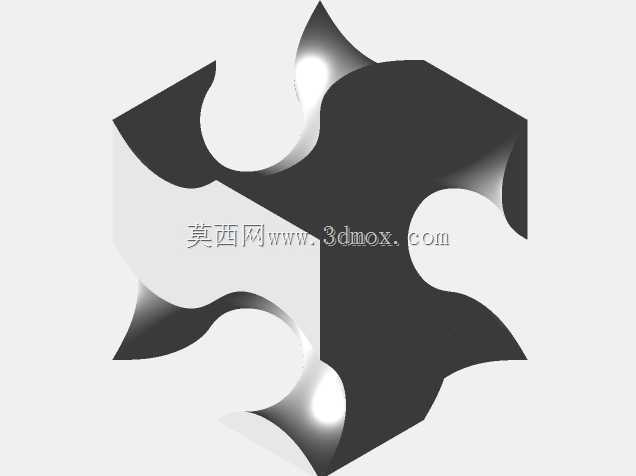

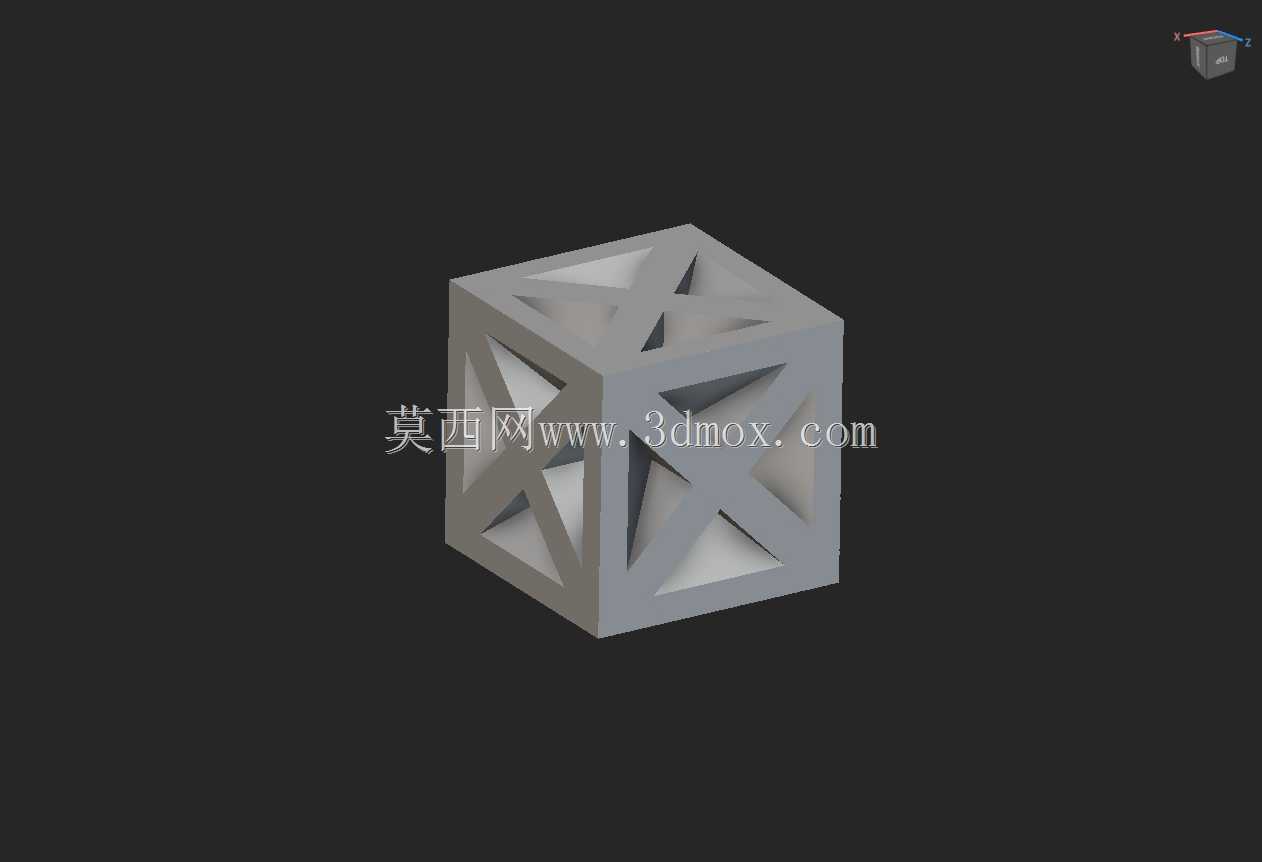

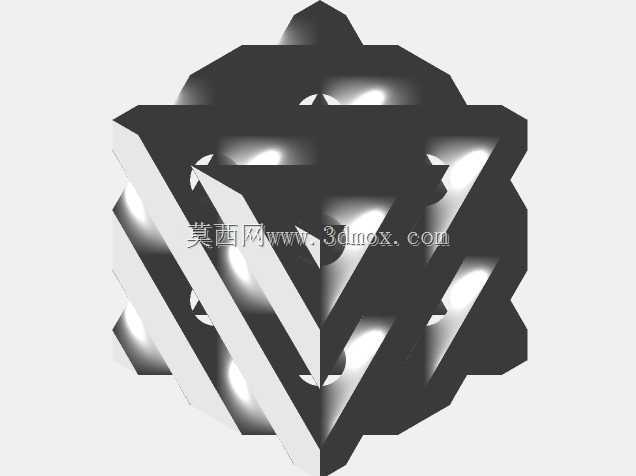

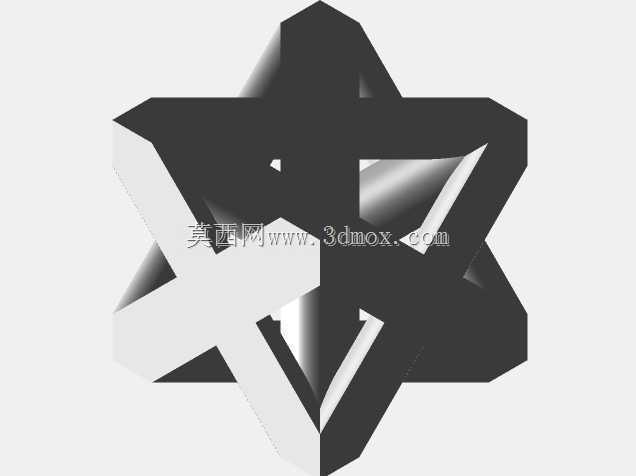

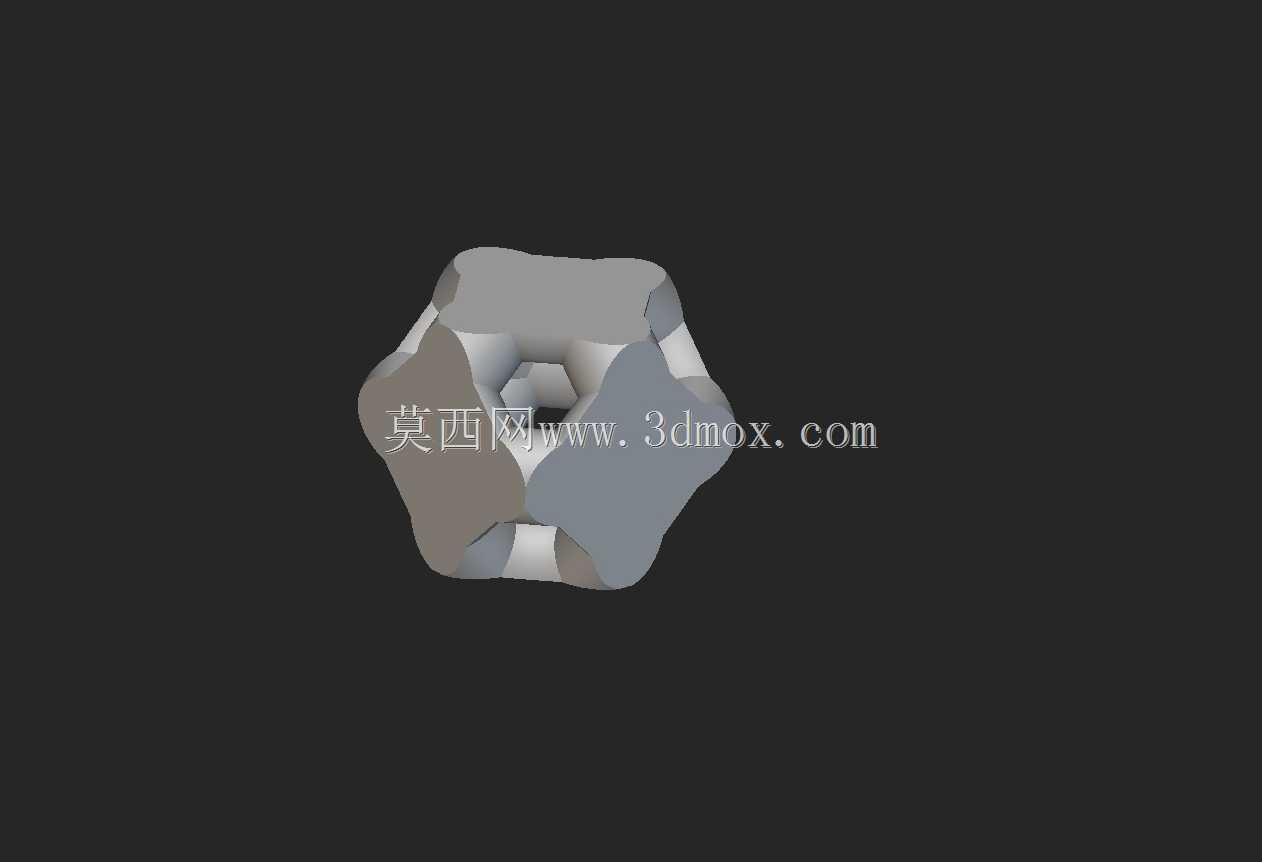

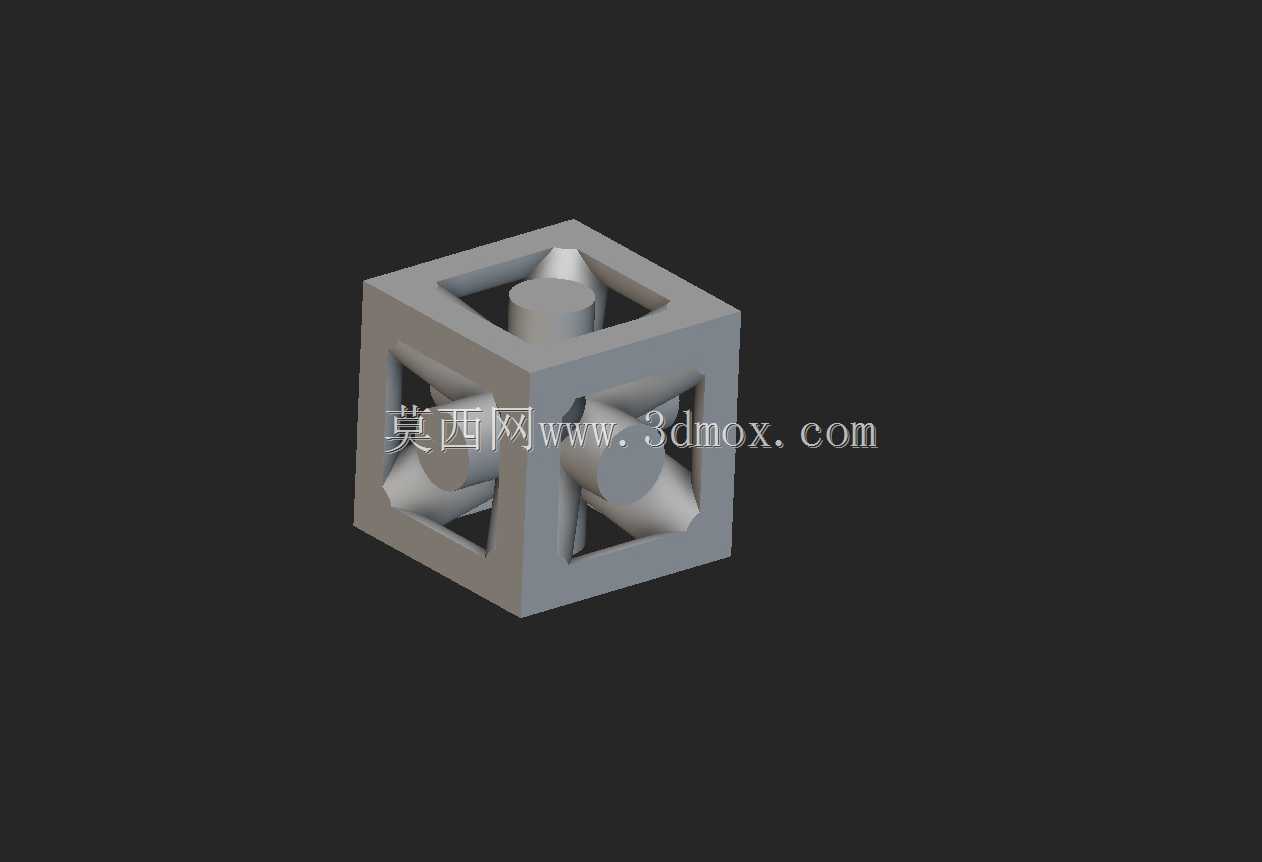

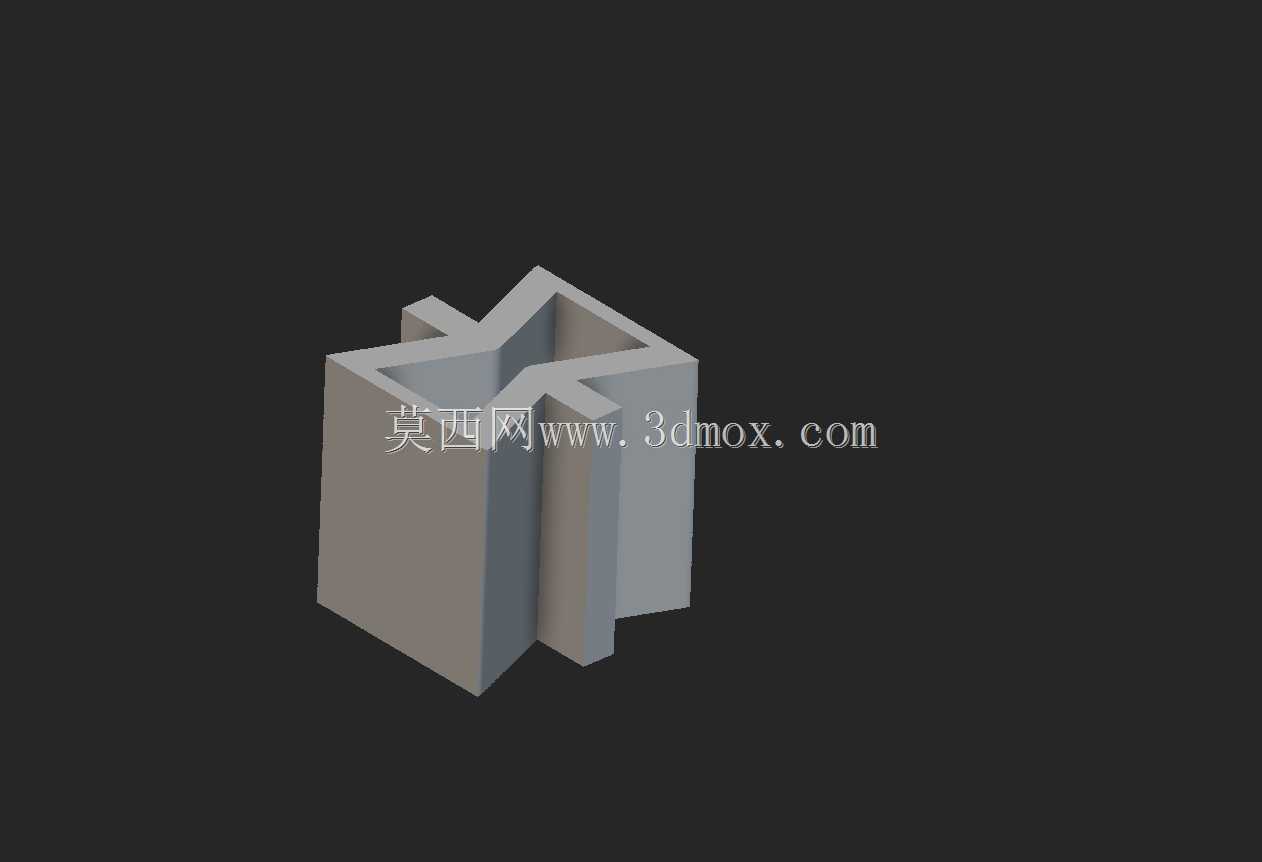

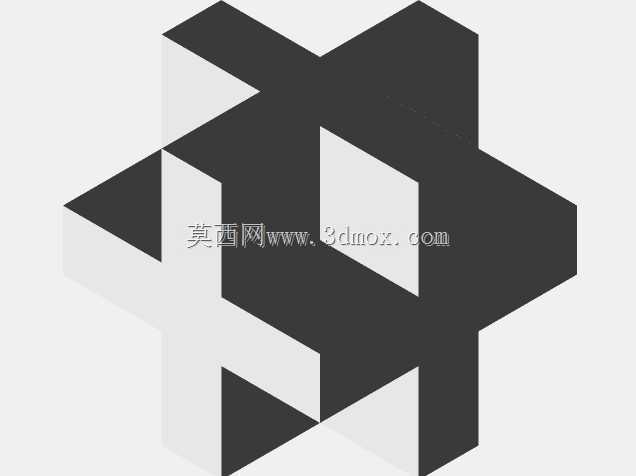

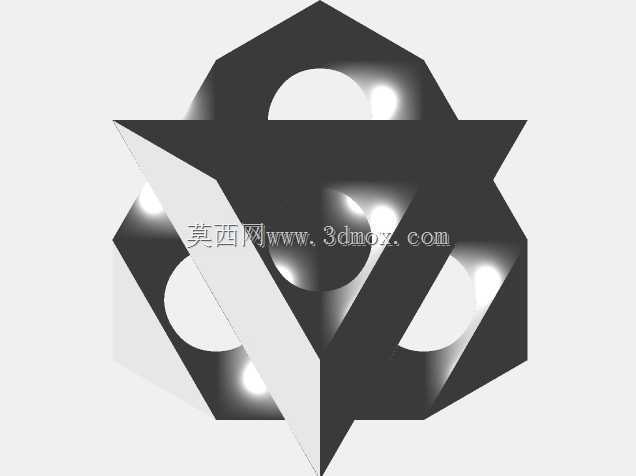

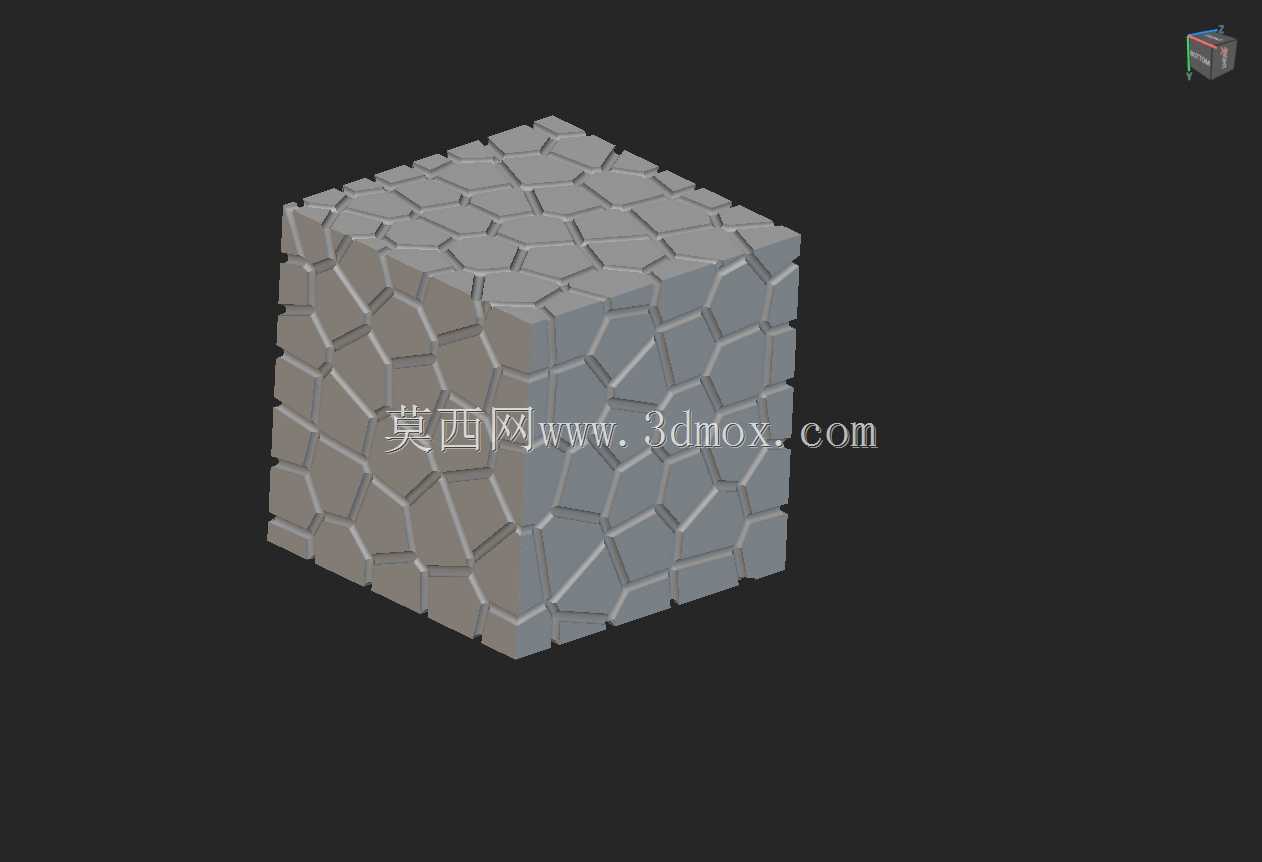

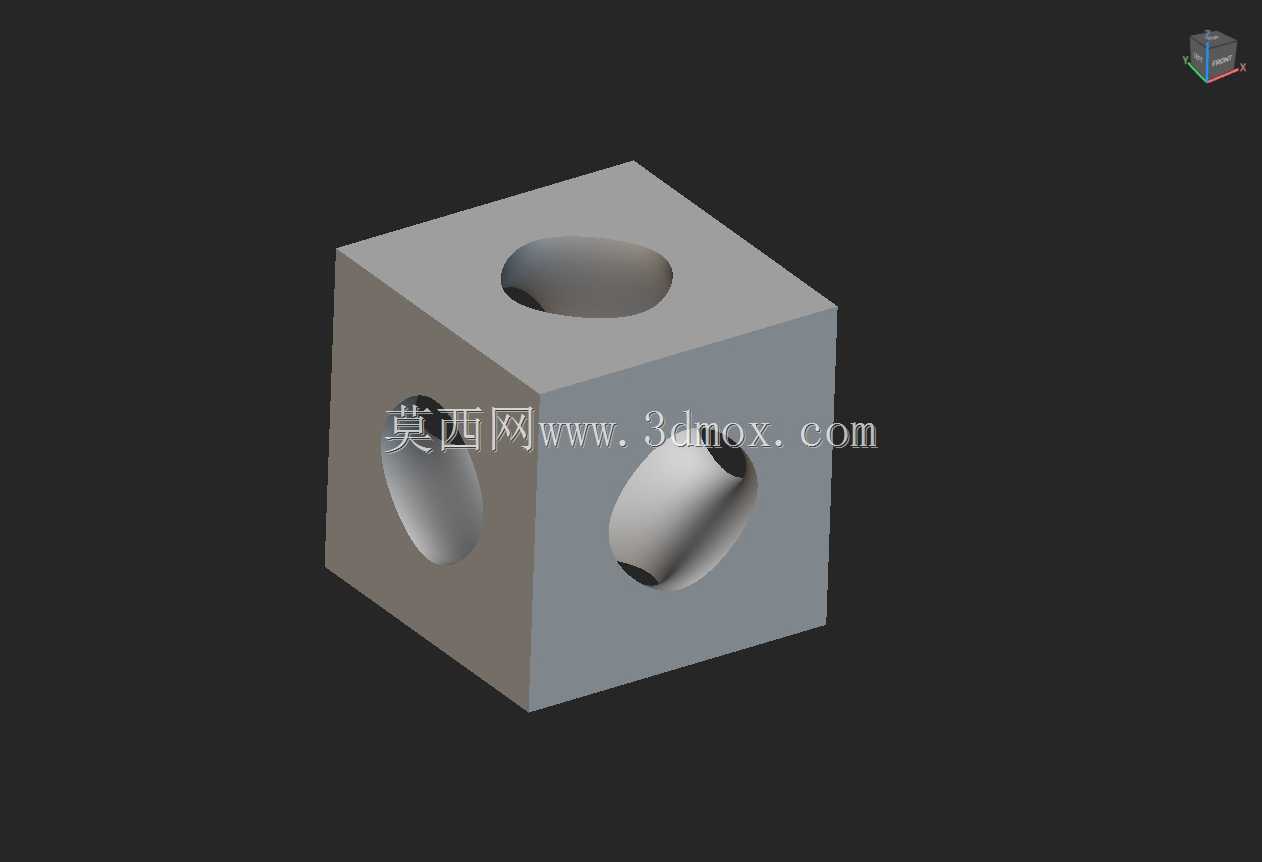

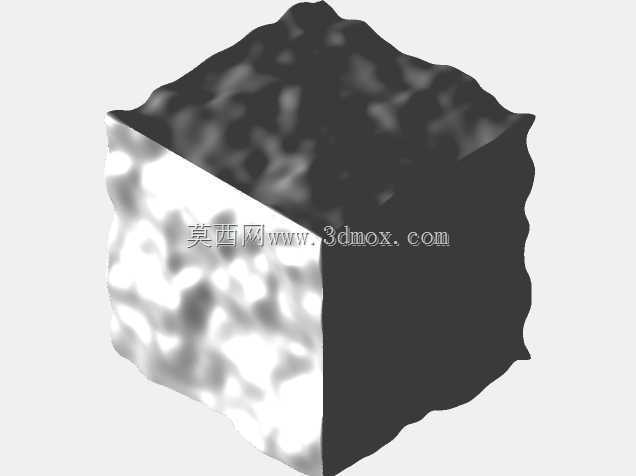

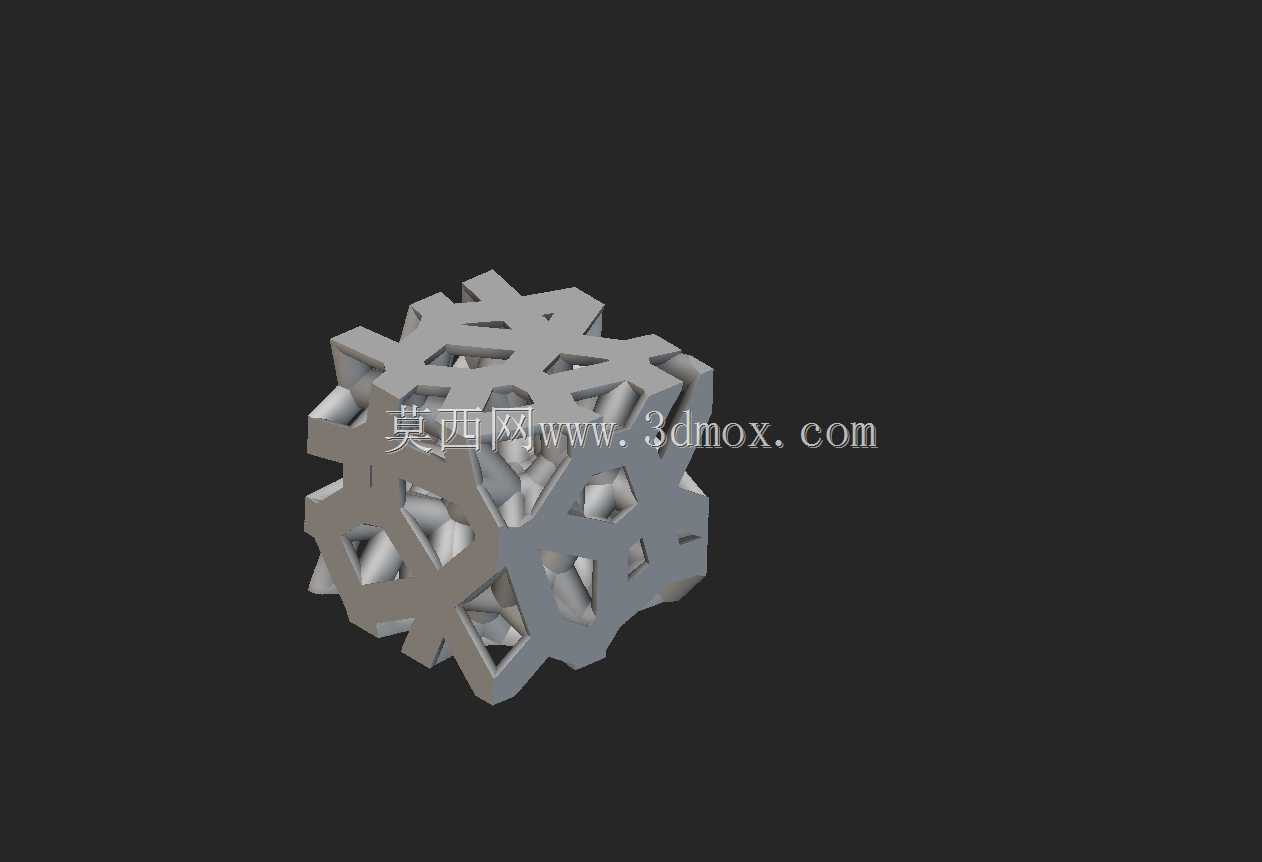

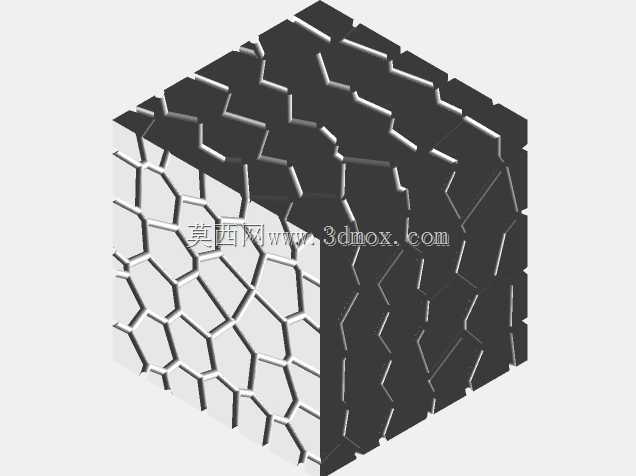

　　设计思路上没有采用复杂的装配结构，整体为一体化板式结构，板体上按照规整的矩阵排布预留了方形的样件安装位，每个安装位旁直接蚀刻对应晶格构型的名称标识，涵盖SC、BCC、FCC、Octet、Kelvin、Diamond、Gyroid、Schwarz、IsoTruss、FCCG、2D、Stechastic、Fluorite、Foams等十余种主流工程用晶格、泡沫、纹理结构类型，所有标识采用凹陷蚀刻工艺，打印完成后不会因为摩擦、磕碰出现标识脱落模糊的问题。板体底部预留了统一的安装定位边，上面的等距齿状结构可以直接卡入标准的样件展示架卡槽，不需要额外设计固定夹具，安装边界适配常规实验室用的桌面展示架、壁挂展示板的安装尺寸，板体厚度控制在兼顾结构刚性与打印成本的区间，不会因为过薄出现摆放翘曲，也不会因为过厚造成打印材料的不必要浪费。

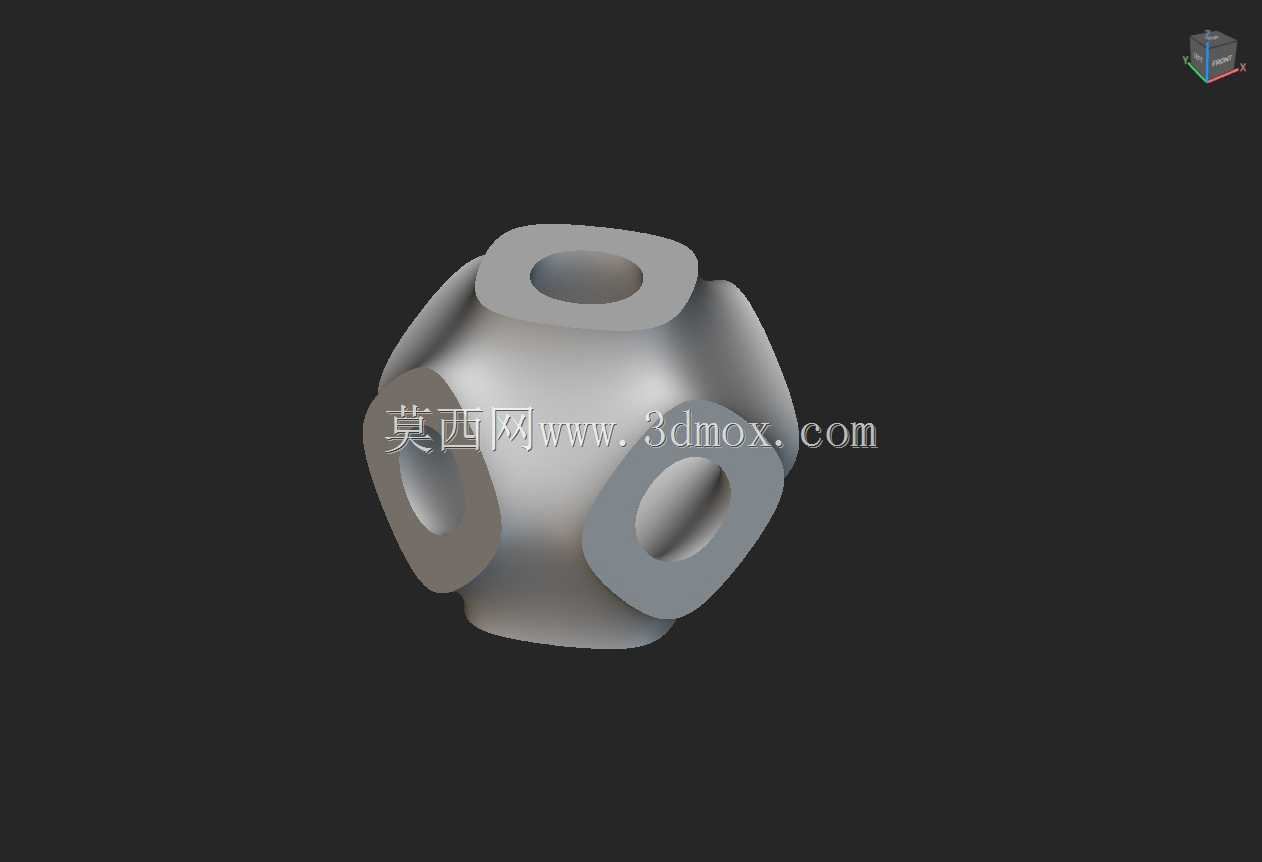

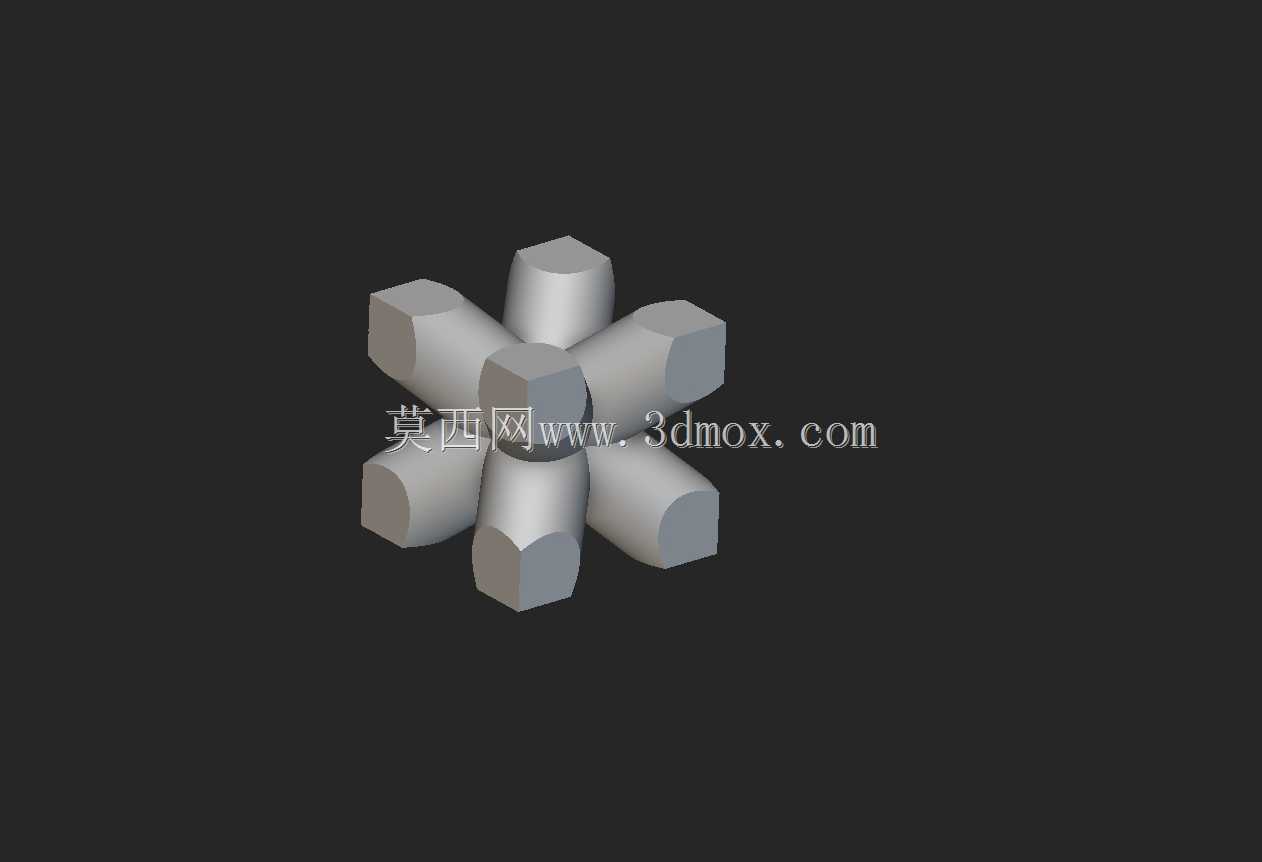

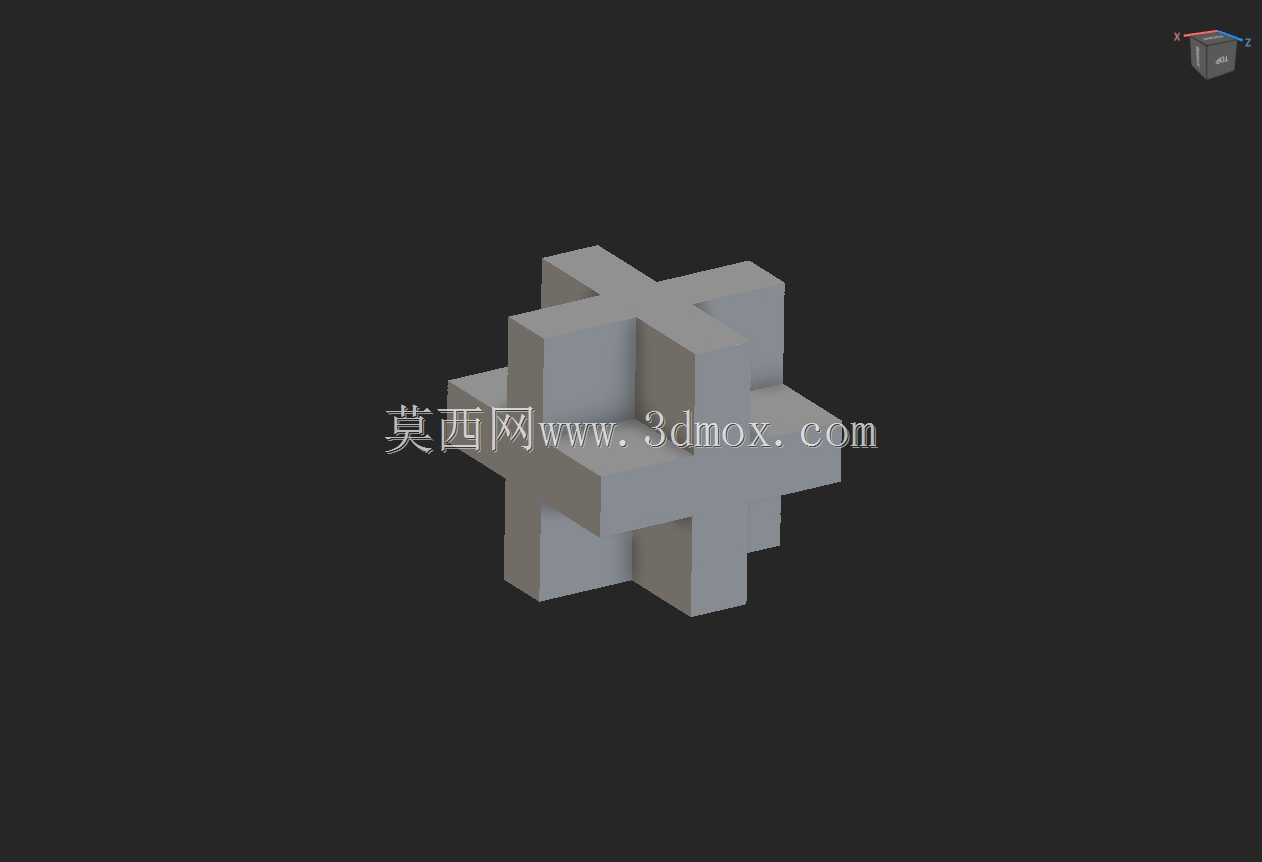

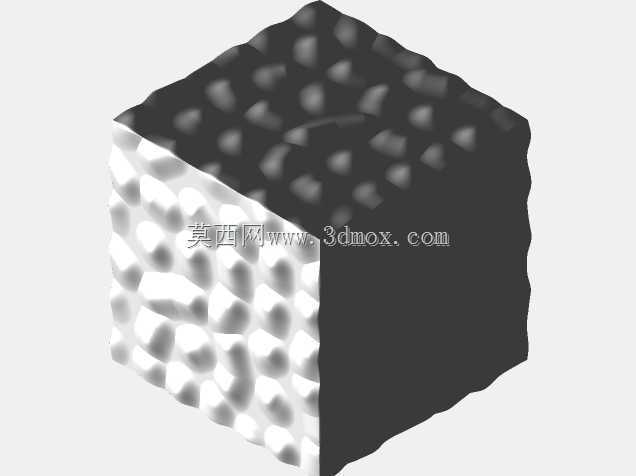

　　从功能特性来看，这款标定板的核心作用是实现晶格结构的实体化对应，在拓扑优化项目推进过程中，设计人员选定晶胞类型前，可以直接对照实体样件观察不同构型的孔隙率、表面纹理、支撑去除难度，不用完全依靠软件内的渲染效果判断成型可行性。针对3D打印工艺验证场景，板体本身的平面度可以作为FDM、SLA、SLM等不同工艺成型平面精度的校验基准，同一板体上不同位置的标识成型清晰度，也能辅助判断打印幅面内不同区域的成型质量差异。每个方形安装位的尺寸统一，后续如果新增晶格构型，只需要打印对应尺寸的样件嵌入预留位置即可，不需要重新制作整块展示板，拓展性较强。

　　实际使用时，打印完成的不同晶格样件可以通过粘接或者卡扣固定在对应的方形空位上，旁边的标识能让查看者快速识别构型类型，避免不同结构样件混淆。在面向客户做结构方案展示的时候，这块集成了多种主流晶格的展示板比屏幕上的三维模型更有说服力，能让非技术背景的客户直观理解不同轻量化结构的形态差异。在教学场景中，它也可以作为增材制造、结构优化相关课程的实物教具，帮助学习者快速建立不同晶格构型的实体认知，比平面教材的示意图更有实操参考价值。板体边缘做了小倒角处理，没有尖锐棱角，日常拿取摆放时不会划伤操作人员，整体结构没有复杂的曲面特征，建模过程中只需要通过阵列、蚀刻特征就能完成修改调整，不同使用场景下可以根据需求增减安装位数量、调整板体整体尺寸，适配不同的展示空间与打印幅面。
