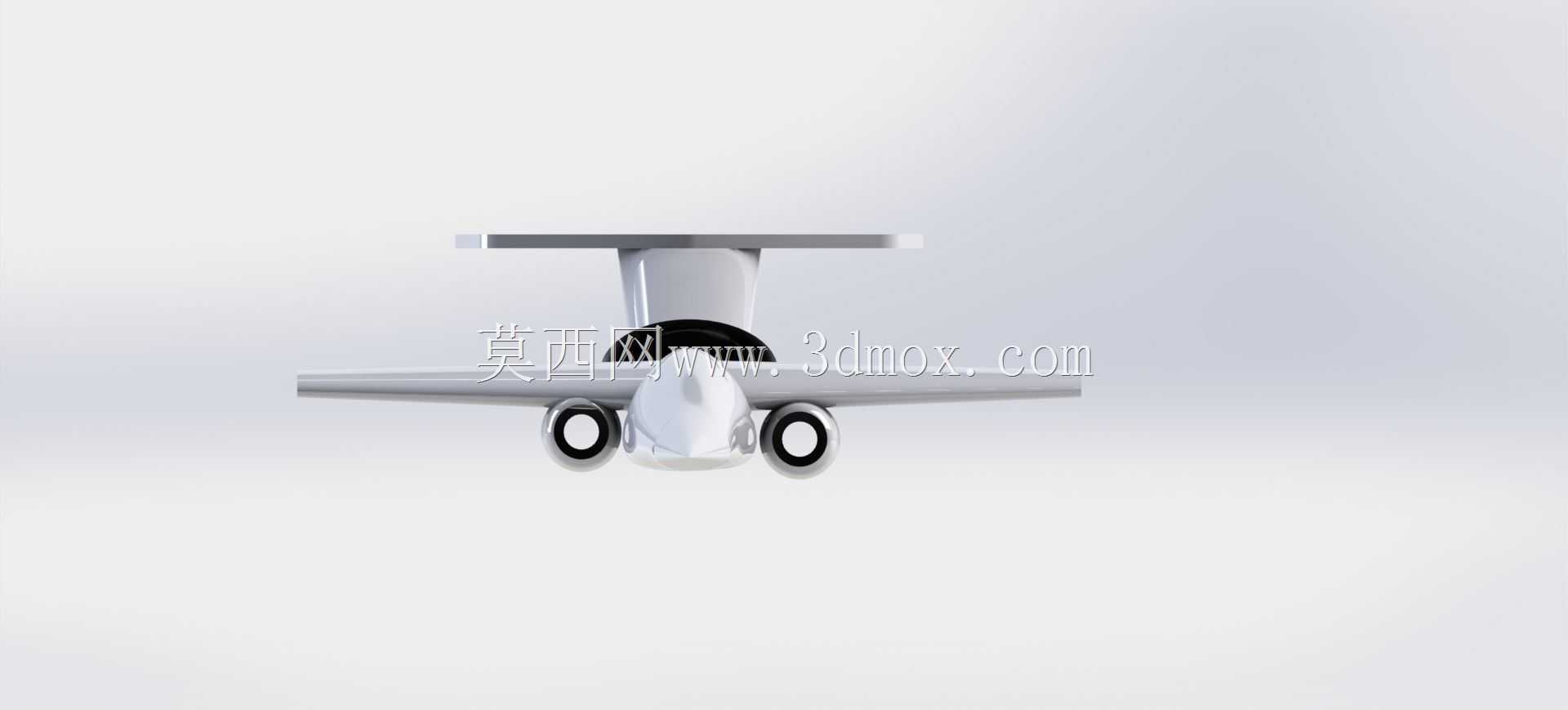

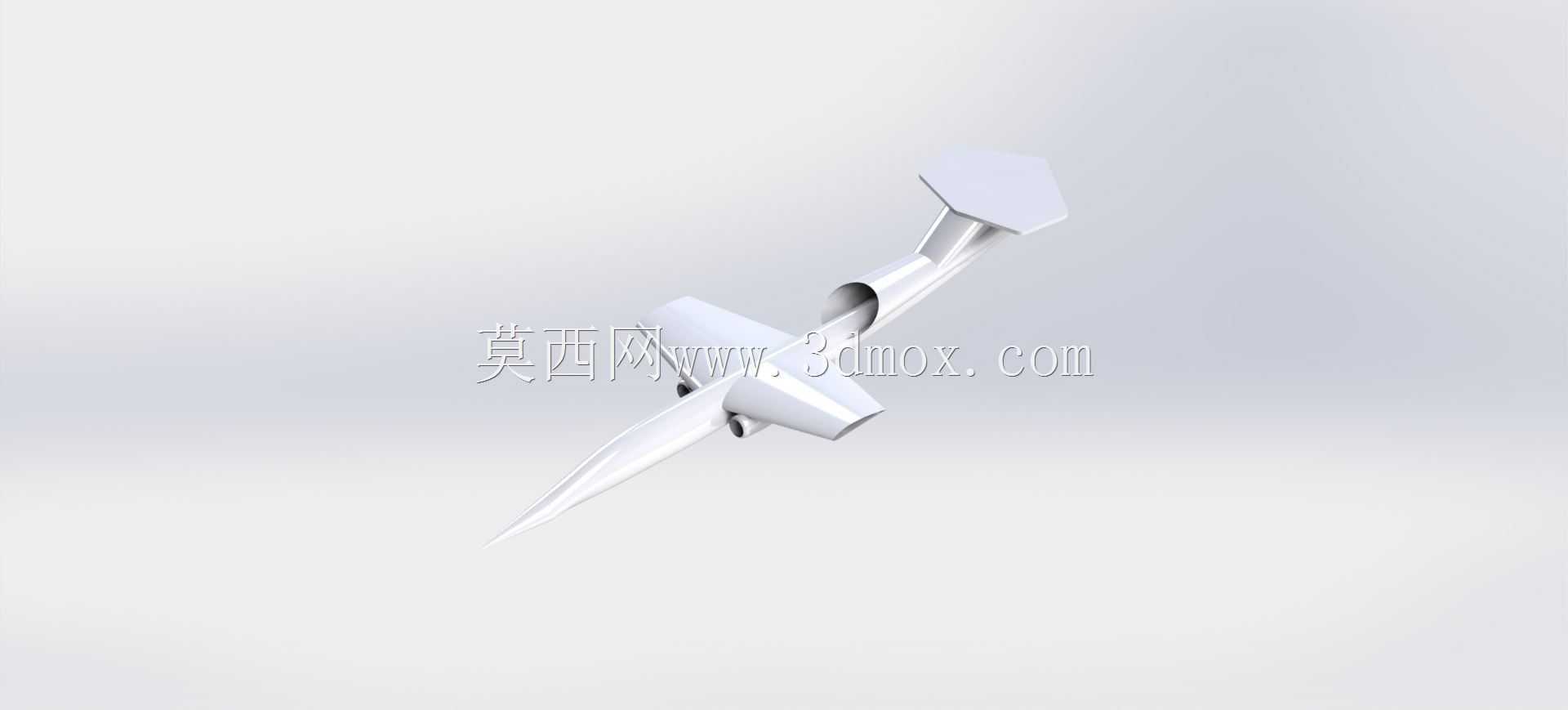

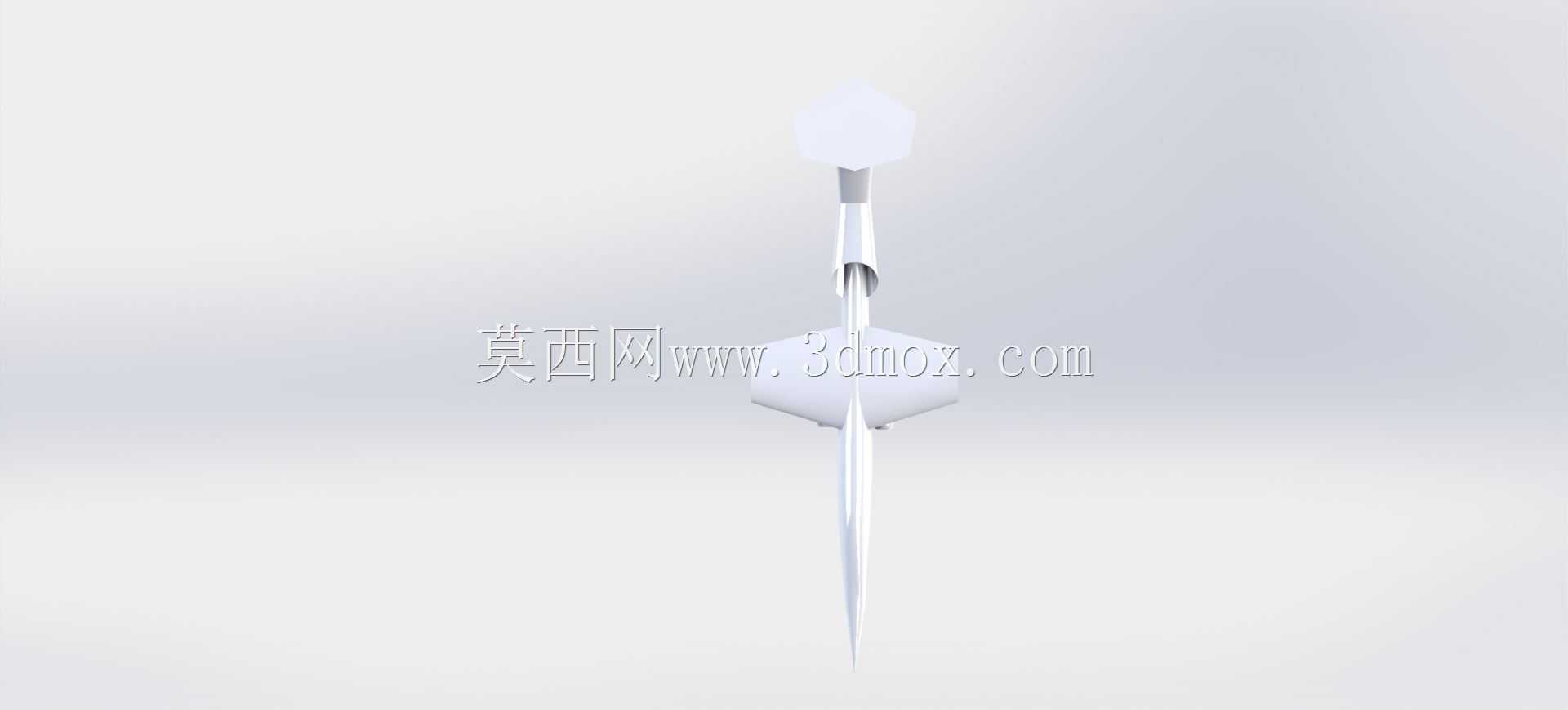

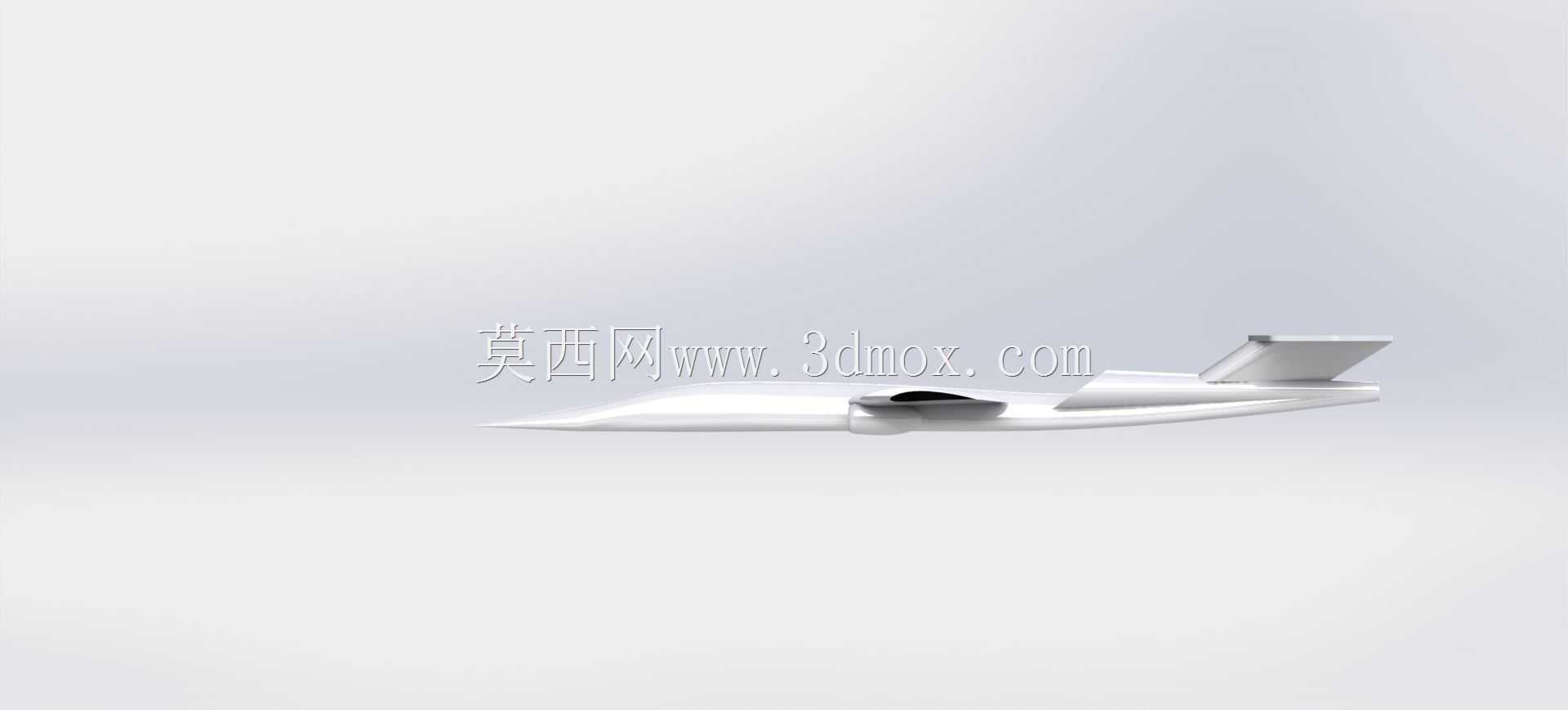

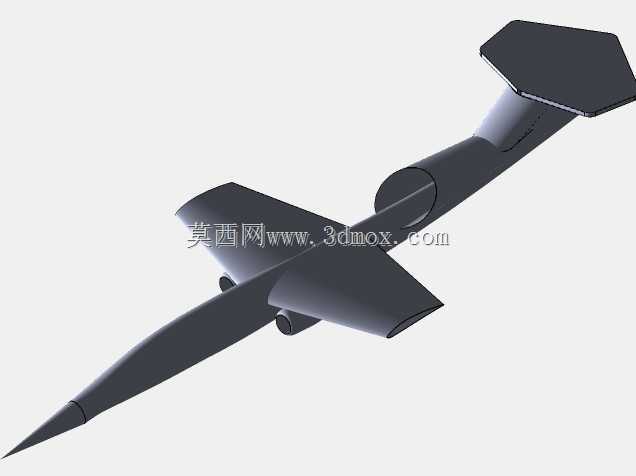

Aerion as2超音速公务机外观结构建模

　　在高端商务航空领域，跨洋超音速出行的需求始终存在，传统亚音速公务机跨太平洋飞行往往需要十余小时，对于时间敏感度极高的商务出行群体而言，过长的航段时间会大幅压缩有效工作时长，这也是超音速公务机研发的核心应用场景支撑。本次建模围绕Aerion as2的核心气动布局展开，没有做过度的曲面艺术化修饰，完全贴合工程验证阶段的原型结构逻辑，优先还原机体各部件的相对位置与安装边界，方便后续做气动仿真的前置结构校验。

　　从实际用途出发，该机型定位是10座级左右的高端商务出行载具，巡航阶段能达到1.4马赫以上的超音速巡航能力，同时要满足音爆管控要求，在陆域上空飞行时可以切换亚音速巡航模式，避免音爆对地面区域的干扰，所以建模时特意区分了机翼后掠角的过渡段结构，没有采用早期超音速战机的大三角翼布局，而是用了适合亚超音速结合的薄翼型设计，机翼前缘的后掠角度经过反复调整，匹配低速起降阶段的升力需求与高速巡航阶段的减阻要求。

　　设计思路上没有照搬传统民航客机的筒身加翼吊发动机布局，而是将发动机短舱布置在机翼后缘下方靠近机身的位置，一方面可以利用机身的附面层效应降低发动机进气道的气流紊乱度，另一方面也能减少发动机噪音向客舱的传递，提升商务出行的乘坐舒适度。建模过程中特意保留了发动机短舱与机翼、机身之间的安装间隙，这个间隙的尺寸控制是结构设计的关键点，间隙过小会在高速飞行时因为机体形变产生结构干涉，间隙过大则会额外增加飞行阻力，所以在三维建模阶段就把安装边界的公差预留逻辑融入到曲面构建中，每个连接面的过渡曲率都做了连续处理，避免出现应力集中的锐角结构。

　　机身部分采用了长细比更大的修形截面，不是传统客机的正圆形截面，而是根据面积律做了腰段修形，降低跨音速飞行阶段的波阻，建模时沿着机身轴向设置了17个控制截面，每个截面的宽高比根据所在位置的气动需求做差异化调整，机头部分的长细比匹配超音速飞行的激波控制要求，没有做过于尖锐的机头设计，兼顾了雷达罩的安装空间与飞行员的前方视野需求。尾翼部分采用T型尾翼布局，水平尾翼布置在垂直尾翼顶端，避开机翼后方的气流扰动区域，保证大迎角飞行阶段的操纵效率，建模时特意还原了垂尾与平尾的连接结构，以及舵面的分块边界，方便后续做操纵机构的结构细化。

　　起落架部分采用前三点式布局，前起落架布置在机头后方的客舱地板下方，主起落架收纳在机翼根部的机身舱段内，建模时预留了起落架收放的运动路径空间，避免收放过程中与周边结构、管路产生干涉。客舱舷窗的布置间距匹配内部座椅的排布位置，每个舷窗的安装边框都做了加厚处理，因为超音速飞行阶段机身内外压差更大，舷窗区域的结构强度需要额外加强，建模时没有把舷窗做成简单的平面凹陷，而是还原了带安装法兰的凸台结构，匹配实际的装配逻辑。

　　从安装边界来看，整机的翼展控制在适合现有公务机停机位的尺寸范围内，不需要对现有机场的停机设施、滑行道做特殊改造就能正常停靠，机身长度也匹配现有FBO公务机保障设施的对接要求，包括客舱门的高度、地面勤务接口的位置都和现有主流公务机的保障标准兼容，降低机型投入运营后的地面适配成本。建模过程中所有曲面都做了G2连续处理，没有出现曲面拼接的棱角，保证后续导出到CFD软件做气动仿真时，网格划分不会出现局部畸变，影响仿真结果的准确性。机翼前缘的缝翼、后缘的襟翼结构都做了分块建模，预留了作动机构的安装空间，方便后续做增升装置的运动仿真验证，匹配低速起降阶段的升力系数要求，缩短起降滑跑距离，让该机型可以在更多现有机场的跑道上起降，不需要专门修建更长的跑道设施。
