曲面构建的民用支线客机外观造型

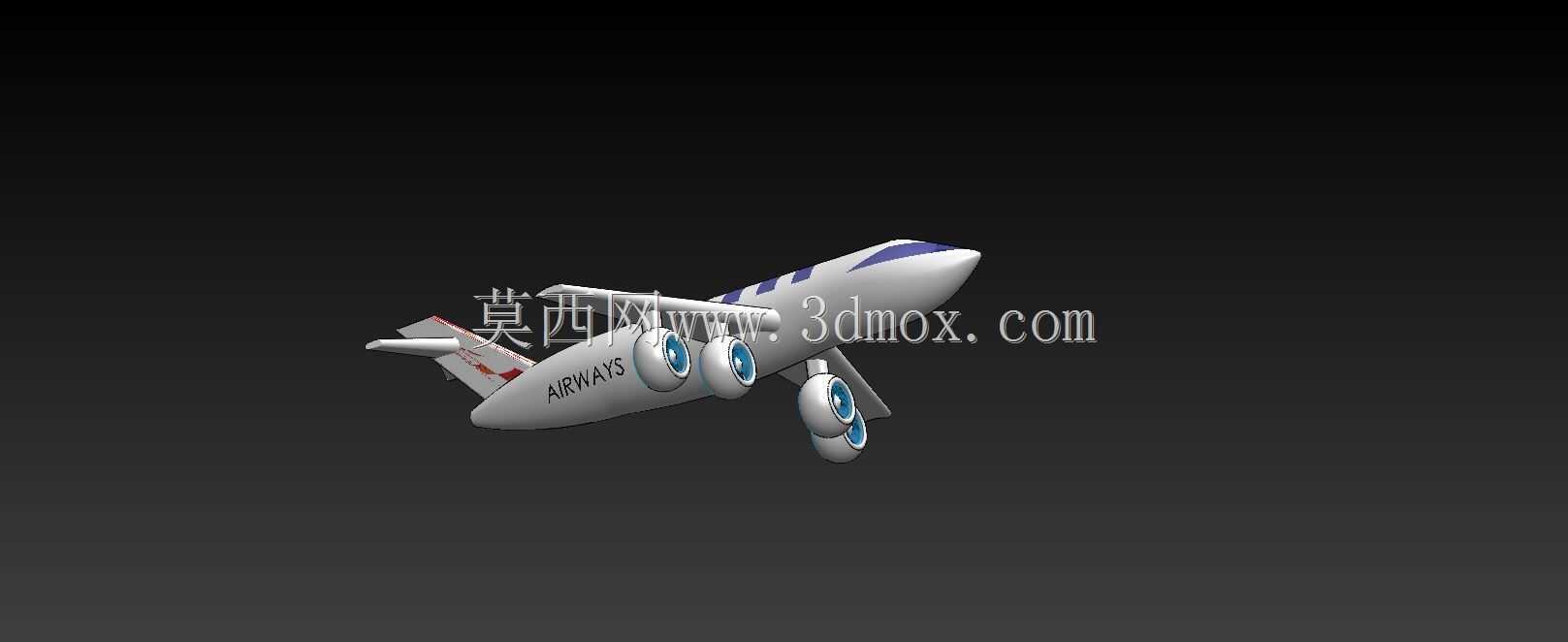

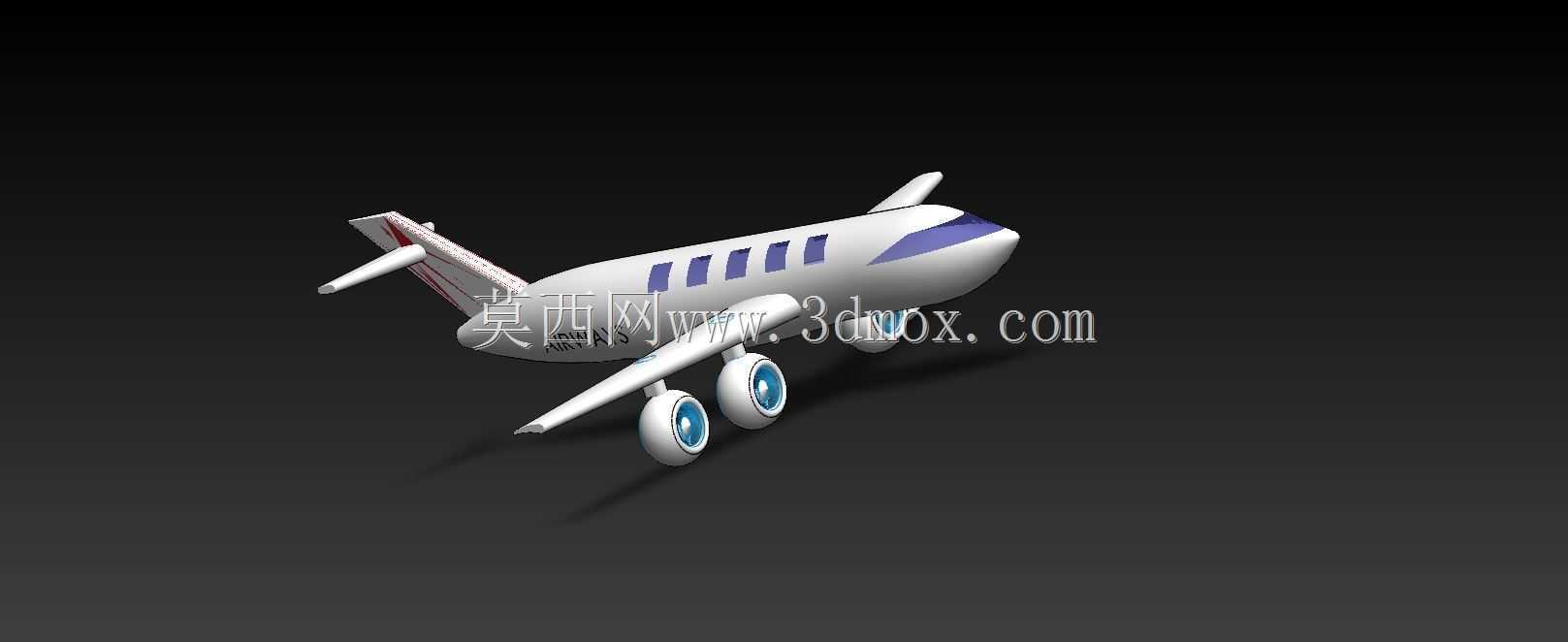

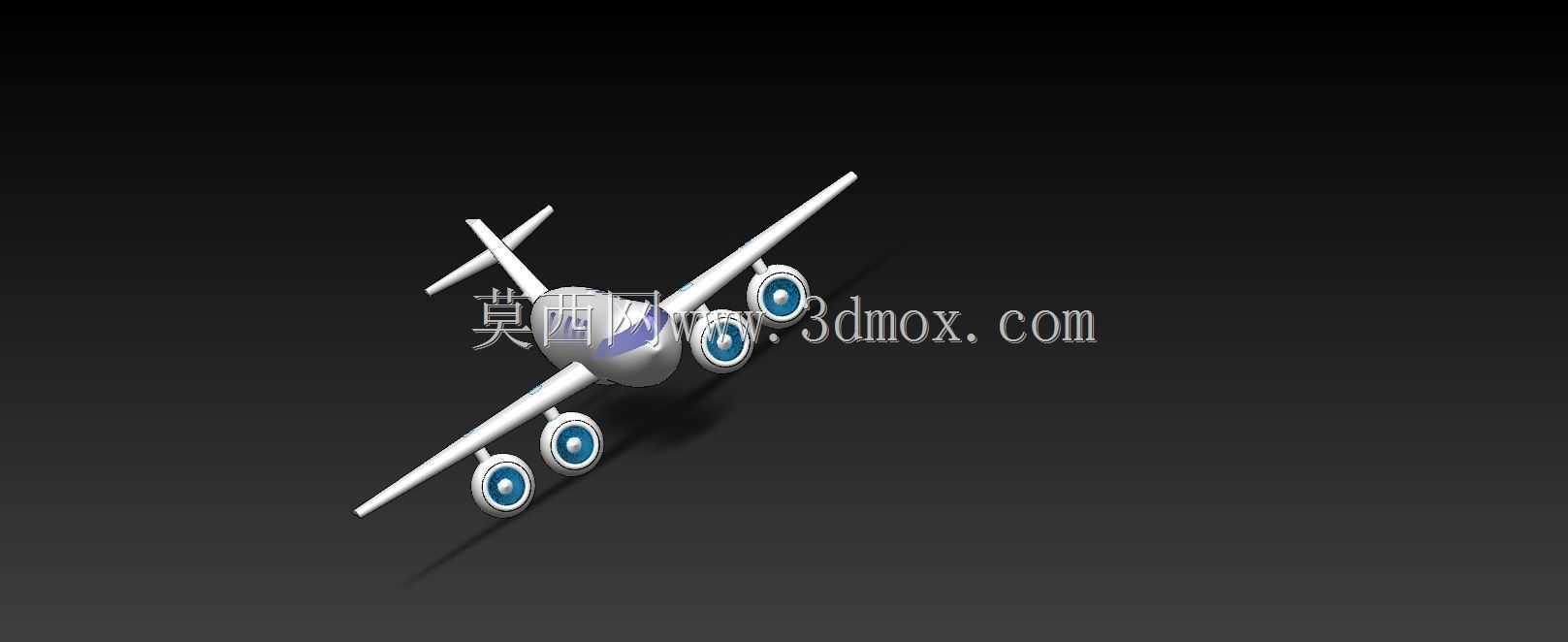

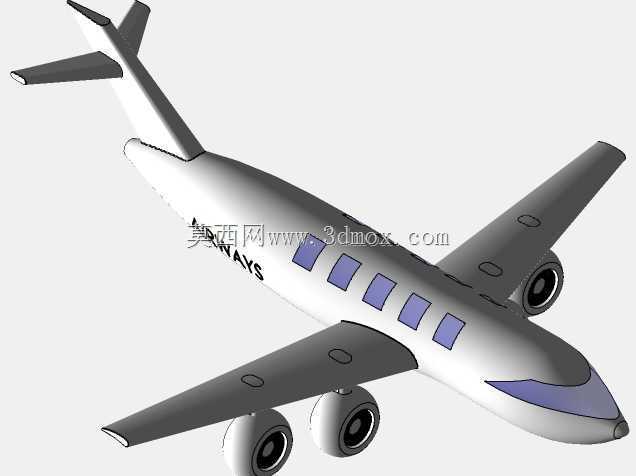

　　在航空装备的结构设计与外观验证环节，曲面建模能力是衡量结构工程师三维设计功底的核心指标之一，尤其是民用客机这类对气动外形、曲面顺滑度要求极高的产品，无法通过简单的拉伸、旋转等基础特征完成整体造型搭建，必须依托曲面工具完成从轮廓线到曲面片、再到实体缝合的全流程设计。本次呈现的客机造型，完全基于曲面生成逻辑搭建，整体气动布局参考常规支线民用客机的成熟构型，采用下单翼、翼下吊挂发动机、尾翼后置的常规布局，机身截面为连续变径的类圆形曲面，从机头雷达罩位置的圆弧收敛段，到客舱段的等直径圆柱曲面，再到机尾的缓慢收窄段，所有曲面衔接处均做了G2连续处理，避免出现曲面棱线、褶皱等影响气动性能的造型缺陷。

　　机翼部分采用带翼型剖面的曲面拉伸结合边界混合完成，机翼前缘后掠角度符合支线客机的低速起降气动需求，翼尖位置做了小幅上翘处理，能够在建模阶段就模拟出减阻设计的外形特征，发动机短舱采用对称回转曲面结合局部切边处理，吊挂结构与机翼下表面的衔接曲面做了顺滑过渡，还原真实客机短舱安装的外形特征，尾翼部分包含垂直安定面与水平安定面，均采用对称翼型曲面构建，与机身尾部的衔接位置做了曲面合并处理，保证整体外形的完整性。从实际应用场景来看，这类曲面建模的客机造型，可用于航空科普教学中的结构演示、工业设计专业的曲面建模练习、航空类展馆的展品3D打印原型制作，也可作为虚拟仿真场景中的航空装备素材使用。在建模思路上，

　　首先需要搭建机身的纵向轮廓线与各站位的截面轮廓线，通过边界混合工具生成主体机身曲面，再分别绘制机翼、尾翼、发动机的独立轮廓线组，生成对应部件的曲面后，通过曲面修剪、合并、实体化操作完成整体实体的转换，过程中需要不断调整各轮廓线的曲率，保证相邻曲面的连续性，避免出现曲面扭曲、收敛失败的问题。从安装边界与尺寸比例来看，模型整体比例严格参考真实支线客机的尺寸比例缩放，机身长度与翼展比例约为1:0.9，机身最大直径与长度比例约为1:10，发动机短舱的直径与机身直径比例约为1:3.5，各部件的相对位置完全符合真实客机的布局要求，起落架位置设置在机翼下方与机头下方，采用简化的支柱加轮毂造型，既保证了外形的辨识度，

　　又不会因为过多细碎特征影响曲面的整体顺滑度。在曲面建模过程中，最容易出现的问题是多曲面交汇位置的收敛变形，比如机翼与机身的衔接处、尾翼与机身的结合处，需要通过添加辅助轮廓线、拆分曲面片的方式，让每个曲面片的UV方向尽量规整，避免出现大角度的曲面扭曲，才能保证最终实体化后的模型没有破面、没有畸形几何。这类纯曲面生成的模型，相比基础特征堆砌的模型，曲面质量更高，后续如果需要做气动仿真的前置几何处理、或者做渲染出图、3D打印，都不需要做过多的几何修复，能够直接导入到对应工具中使用。对于刚接触曲面建模的结构工程师来说，这类飞机造型是非常好的练习素材，能够覆盖从线框搭建、曲面生成、曲面编辑到实体转换的全流程曲面操作，练习过程中可以充分理解曲率连续、曲面收敛、边界约束等核心曲面概念，把这些建模思路迁移到其他复杂曲面产品的设计中，比如汽车外壳、消费电子外壳、流体管路等产品的设计工作，都能用到相同的曲面处理逻辑。在实际的航空设计流程中，外形曲面的搭建是所有结构设计的基础，后续的框、梁、肋等内部结构，都需要基于外形曲面做向内偏移、修剪来生成，所以曲面的精度与顺滑度直接影响后续所有结构设计的质量，哪怕是作为练习用途的模型，也需要按照工程化的要求来控制曲面质量，不能只追求外形相似而忽略曲面的几何拓扑合理性。
