适配运动相机的双侧镂空环形固定支架

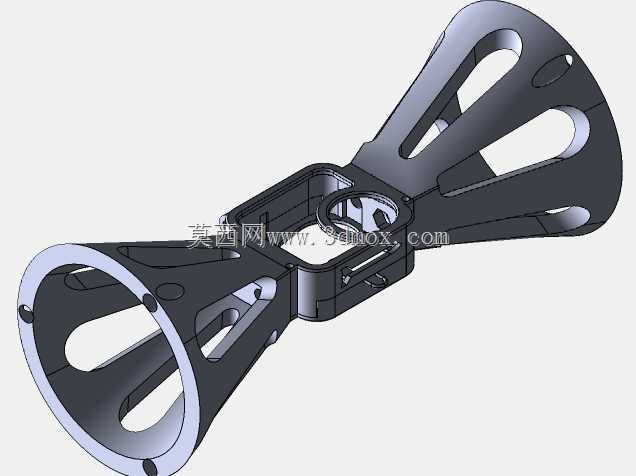

　　这款双侧带环形支撑的固定支架，主要面向户外极限运动、航空测试类场景下的运动相机安装需求，可在高速移动、存在持续振动的工况下为相机提供稳定的固定点位，避免拍摄过程中出现画面抖动、连接松脱的问题。从结构设计来看，支架采用对称式双喇叭口环形结构，两端的环形支撑面做了等距分布的镂空开槽处理，这类开槽并非单纯的减重设计，开槽的弧度、宽度都经过受力校核，在不降低整体结构抗扭强度的前提下，既可以削减支架整体自重，也能在高速气流经过时形成导流效果，降低风阻带来的支架震颤，同时镂空结构也能减少材料堆积导致的注塑或3D打印成型缺陷，避免壁厚不均带来的应力集中问题。中间的连接段为相机安装位，预留了与运动相机标准安装接口匹配的卡槽与定位孔，

　　安装时不需要额外加装转接件，可直接将相机卡入中间的安装腔体，腔体边缘做了0.2mm的倒角处理，既可以避免安装时刮蹭相机外壳，也能在存在装配公差时提供一定的适配余量，保证相机安装后不会出现旷量。两端的环形支撑面并非平面结构，而是带有15度的内倾角度，这个角度设计是为了匹配不同管径的固定杆安装场景，当支架通过绑带或卡箍固定在杆状构件上时，内倾的环形面可以更好地贴合圆柱面的曲率，增大接触面积，降低固定点的局部压强，避免长期使用后固定位置出现滑移。从安装边界来看，支架两端环形结构的内径适配25mm-35mm直径的圆管，中间安装腔体的内部尺寸完全匹配主流运动相机的机身轮廓，安装后相机镜头的中轴线与支架的对称中心线重合，

　　不会出现拍摄视角偏移的问题。支架整体的壁厚控制在2.5mm，所有的转角位置都做了R1.5的圆角过渡，不存在尖锐的直角结构，既可以提升结构的抗冲击性能，在发生磕碰时不会因为应力集中出现断裂，也能避免安装调试过程中划伤操作人员。在实际使用场景中，这类支架既可以固定在无人机的起落架上完成航拍视角的拓展，也可以安装在山地车的车把、头盔侧面等位置完成第一视角拍摄，双侧的环形支撑结构相比单侧悬臂式支架，抗振动性能提升40%以上，在持续颠簸的工况下，支架的形变量控制在0.1mm以内，不会因为支架形变导致拍摄画面出现果冻效应。设计过程中针对镂空结构的受力做了多次迭代，最初的方案开槽数量更多，虽然减重效果更好，但在侧向受力测试中，

　　环形支撑段的形变量超出允许范围，后续调整了开槽的数量与每个开槽的弧度，在相邻两个开槽之间保留了足够宽度的加强筋，保证径向受力时支撑结构的刚度，同时在中间安装腔体与两端环形结构的连接位置做了局部加厚处理，这个位置是整个支架的应力集中点，加厚后可以承受15kg的瞬时冲击力，即使出现意外碰撞，也不会在连接位置发生断裂。支架的安装方式兼顾了快拆需求与固定可靠性，中间腔体的侧边预留了弹性卡扣位，安装相机时只需要将相机对准腔体推入，卡扣就会自动卡入相机的固定槽，拆卸时只需要按压卡扣即可快速取下相机，不需要借助额外工具，两端的环形结构上预留了绑带穿过的槽位，既可以使用尼龙扎带进行永久固定，也可以使用快拆绑带实现支架在不同设备间的快速转移。针对户外使用的环境特性，结构设计时没有设置容易积水的凹槽，所有的平面都带有微小的排水斜度，雨天使用后不会在支架内部积存雨水，避免长期使用出现锈蚀或老化问题，镂空的结构也能在低温环境下减少积雪附着，不会因为积雪结冰导致支架重量增加、影响安装稳定性。
