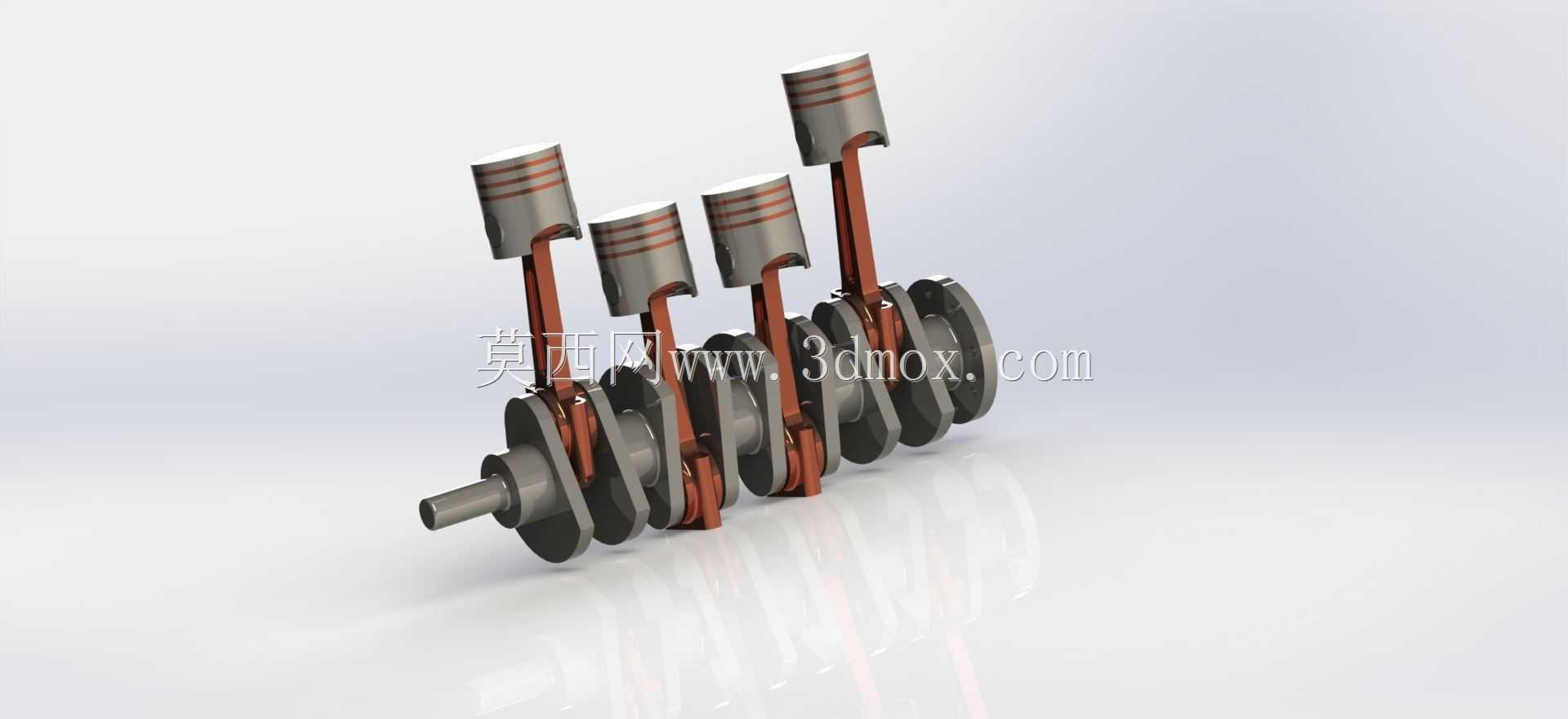

直列四缸曲柄活塞联动机构

　　这套直列四缸曲柄活塞联动结构，是往复式内燃动力装置的核心运动转换单元，日常在乘用车动力总成、小型通用发电机组、农用机械动力段、轻型工程机械动力源等场景中承担核心功能，负责把燃料燃烧产生的活塞往复直线动能，通过曲柄连杆结构转化为曲轴的旋转扭矩，向外输出持续动力。从结构设计逻辑来看，整套机构采用直列四缸等间距排布方案，四个活塞沿曲轴轴向依次错开180度曲轴转角布置，能保证四个缸的做功行程均匀错开，让曲轴输出的扭矩波动控制在较低区间，相比单缸、双缸结构，运转平顺性有本质提升，也能平衡掉一阶、二阶往复惯性力的大部分分量，降低整机运转时的振动水平。活塞部分采用裙部带微椭圆截面的设计思路，工作状态下受热膨胀后能保持和气缸壁的均匀贴合，

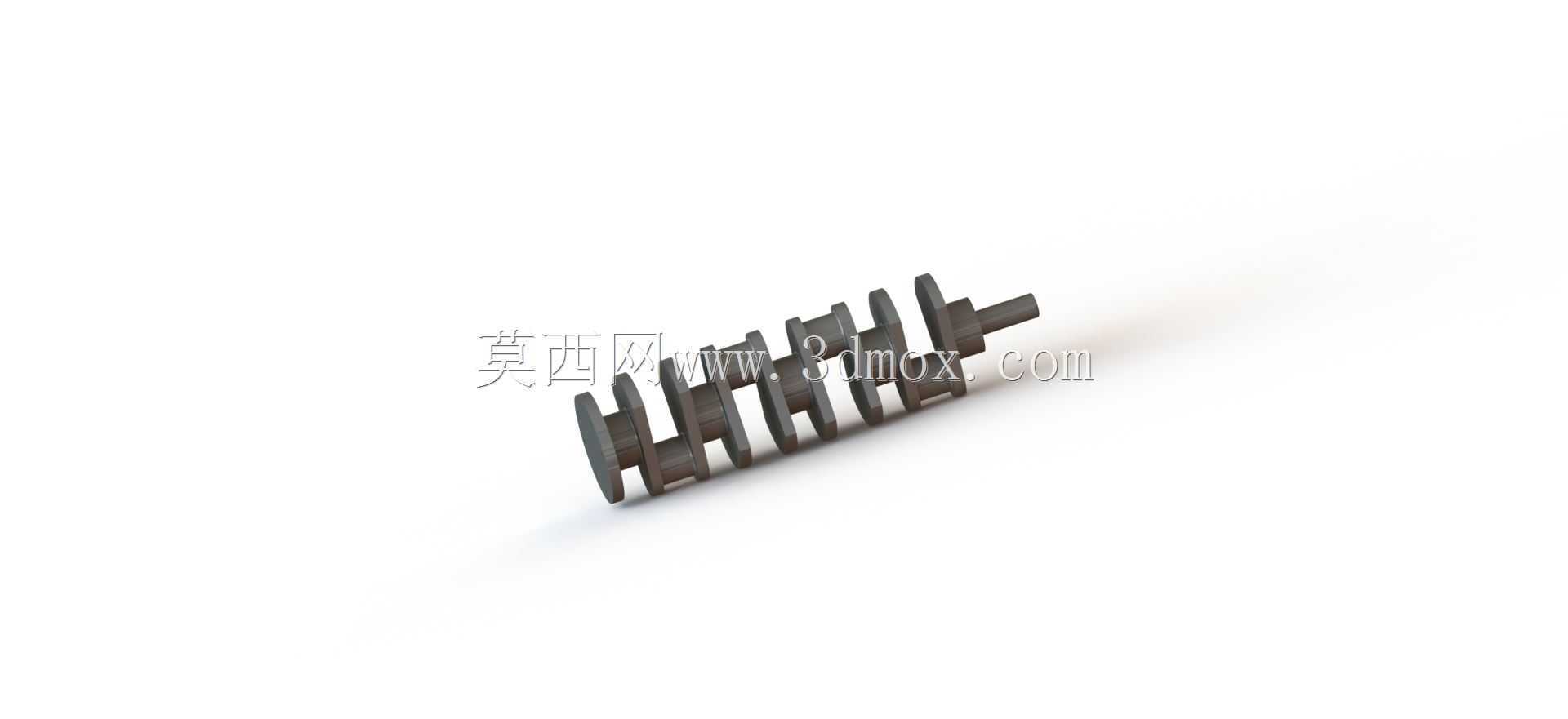

　　避免冷态间隙过大敲缸、热态间隙过小拉缸的问题，活塞环槽位置预留了气环、油环的安装位，气环负责密封燃烧室的高压燃气，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。连杆部分采用工字型截面的杆身设计，在保证足够抗拉、抗弯曲强度的前提下，尽可能降低往复运动件的质量，减少高转速下的惯性载荷，连杆大头采用剖分式结构，通过连杆螺栓和曲轴的连杆轴颈紧固连接，装配时可以方便地从曲轴箱侧完成安装，小头通过活塞销和活塞铰接，销孔位置预留了足够的润滑通道，能让压力机油顺利到达摩擦表面，降低销座的磨损速率。曲轴部分采用整体式锻造结构，四个连杆轴颈和五个主轴颈依次排布，主轴颈位置对应曲轴箱的主轴承座安装位，两端预留了油封安装轴颈、

　　前端轮系安装键槽、后端飞轮连接法兰的结构，曲轴的平衡块和曲柄臂一体成型，能抵消连杆轴颈、连杆大头旋转时产生的离心力，让曲轴在额定转速区间内保持动平衡状态，避免高速旋转时出现轴瓦偏磨、机体共振的问题。从安装边界尺寸来看，整套机构的轴向总长度适配常规1.3L-2.0L排量的直列四缸动力单元的曲轴箱安装空间，活塞的行程参数匹配常见的缸径规格，连杆中心距符合主流紧凑型动力的设计参数，安装时需要注意活塞的朝前标记、连杆的喷油孔方向、曲轴的轴向定位间隙，主轴瓦、连杆瓦的配合间隙需要符合公差要求，活塞和气缸壁的配合间隙要根据材质的热膨胀系数预留合理数值，活塞销的卡环要完全卡入活塞销座的环槽内，避免工作过程中销子窜出刮伤气缸壁。实际应用中，

　　这套机构的运动精度直接决定了动力装置的输出效率、运转寿命和NVH表现，建模时所有运动副的配合间隙都参考了量产机型的设计公差，活塞在上止点、下止点的位置没有和气缸盖、曲轴箱发生运动干涉，连杆在最大摆动角度下也不会和气缸套下沿、曲轴箱内壁发生碰擦，曲轴的旋转动平衡参数符合量产件的设计要求，既可以作为动力类课程的教学演示模型，也能作为小排量动力装置开发时的结构参考方案，帮助设计人员快速梳理曲柄连杆机构的运动关系、校核安装空间、验证运动干涉情况。
