星形气缸内径检测装置结构设计

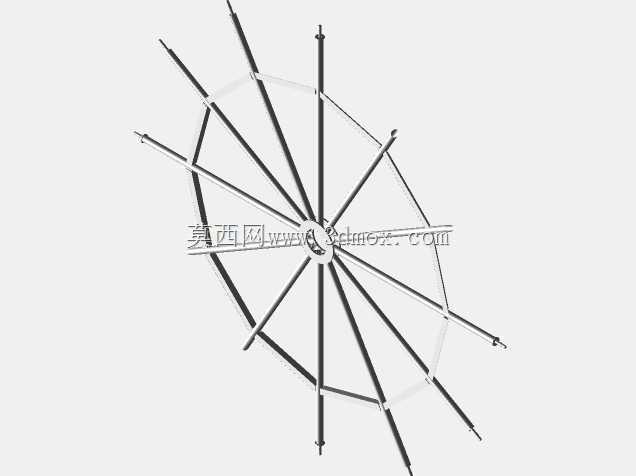

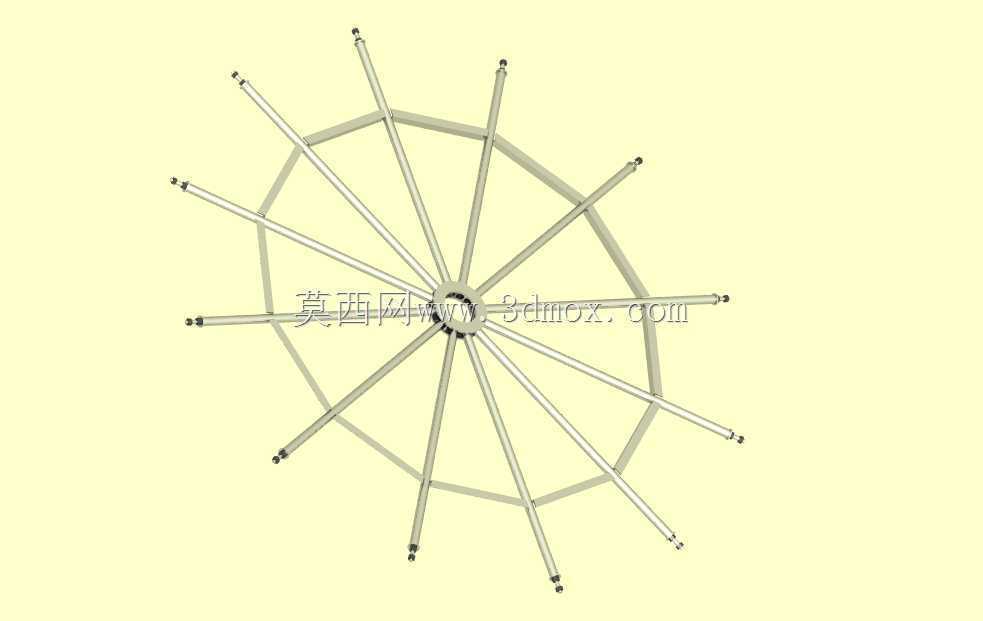

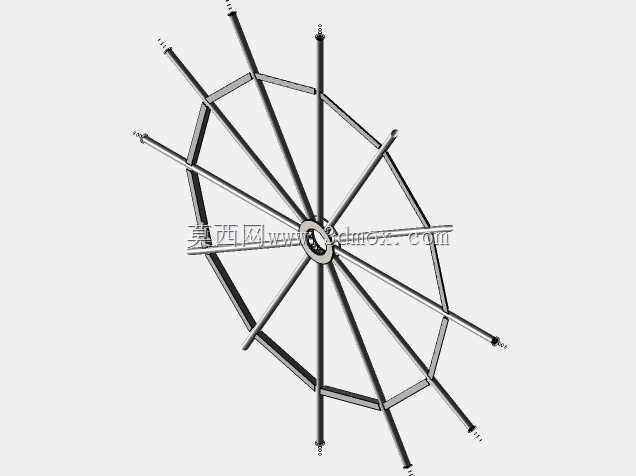

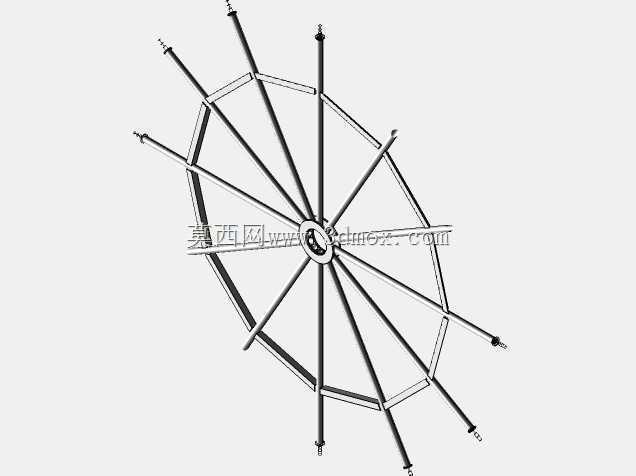

　　在气动元件生产、内燃机缸体检修、液压气缸维保的现场场景里，气缸内径的形位公差、尺寸偏差直接决定密封件使用寿命、气动回路压力稳定性，传统内径千分尺受测量点覆盖范围限制，很难快速完成整周内径的多点同步检测，尤其针对大缸径长行程气缸的内壁检测，单点逐次测量的方式不仅效率低下，还容易因为测点选取偏差漏过局部磨损、圆度超差的缺陷。这款星形结构的内径检测装置，正是针对这类现场检测痛点完成的结构设计，整体采用中心轮毂加辐射状测杆的星形布局，从中心基准座向外均匀延伸出多根测量支杆，每根支杆末端都设置了可与气缸内壁贴合的接触测头，支杆与中心轮毂之间采用可伸缩的滑动配合结构，能够根据被测气缸的内径尺寸自适应调整支杆伸出长度，当装置整体放入气缸内腔后，

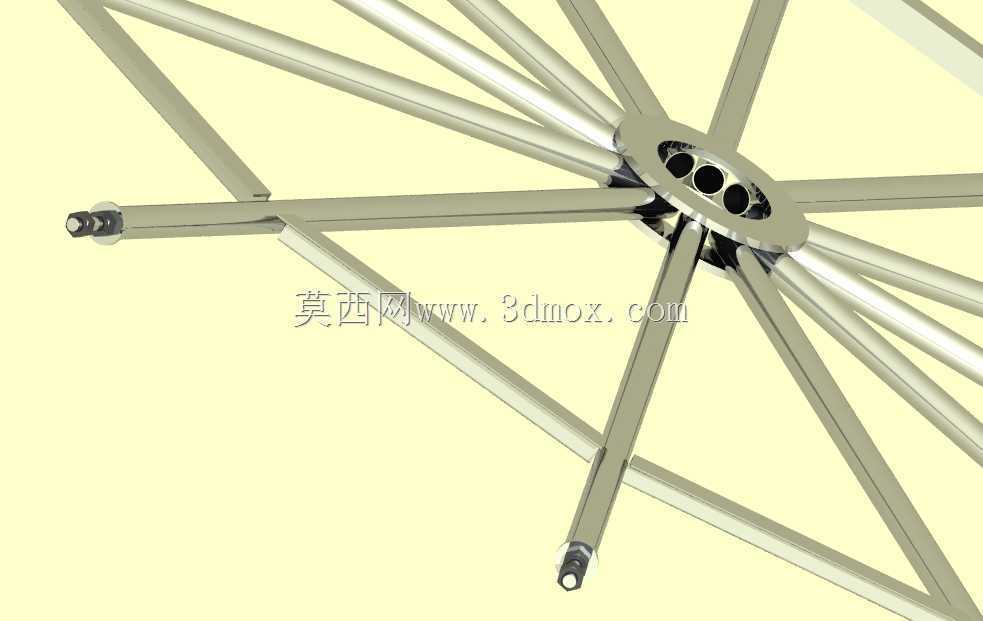

　　所有测头会在弹性元件的作用下同步贴紧内壁整周各个点位，无需人工逐点调整测量位置，一次放入即可完成整圈内径尺寸的快速采集，相比传统单点量具，检测效率能提升数倍，同时能避免人工选点带来的测量偏差。从设计思路上看，这款装置没有采用复杂的电子传感结构，完全依靠纯机械结构实现测量功能，中心轮毂作为整个装置的定位基准，所有辐射支杆的导向孔都在轮毂上做了等角度均分加工，相邻支杆之间的夹角保持一致，确保测头在气缸内壁上的测点均匀分布，能够真实反映气缸内壁的圆度、圆柱度偏差；支杆部分采用轻质高强度的金属材质加工，表面做了耐磨处理，长期往复伸缩也不会出现导向间隙过大的问题，末端测头采用圆弧面设计，和气缸内壁接触时不会刮伤缸体内壁的珩磨纹理，

　　也能避免因为接触应力集中造成的测量误差。外围的环形框架连接在各根支杆的中段位置，起到结构强化的作用，避免支杆伸出长度过大时出现挠曲变形，保证每根支杆的伸缩方向始终沿气缸径向方向，不会因为支杆偏斜带来测量数值的偏差。在实际使用场景中，这款装置既可以用于气缸生产线上的成品出厂内径快速抽检，也可以用于设备维保现场的在役气缸磨损检测，操作时不需要复杂的调试，将装置整体水平放入气缸内腔，待所有测头完全贴紧内壁后，即可通过支杆的伸出量换算得到对应测点的内径尺寸，配合简单的读数机构就能快速判断缸体内径是否在公差允许范围内，是否存在局部偏磨、椭圆度超差的问题。关于安装与尺寸边界，这款装置的收缩状态下整体外径远小于常规气缸的最小检测内径，

　　伸展状态下的最大测量范围覆盖了工业场景常用的中大型气缸内径尺寸，整体重量控制在单人可手持操作的范围内，不需要额外的吊装辅助设备就能完成检测作业；中心轮毂的轴向尺寸做了紧凑化设计，检测时不需要将气缸端盖完全拆除，仅需留出足够的放入空间即可完成检测作业，适配现场维保的有限操作空间。支杆的伸缩行程做了限位设计，避免伸出超程造成结构脱落，同时每根支杆的导向段都设置了防尘结构，能够阻挡气缸内残留的油污、金属碎屑进入导向配合面，延长装置的使用寿命，降低日常维护的频次。相比多爪式内径测量工具，这款星形结构的测点数量更多，整周覆盖更均匀，对于缸体内壁的局部凹陷、局部磨损的识别灵敏度更高，不会因为测点间隔过大漏过小范围的尺寸超差缺陷；同时纯机械的结构设计不需要供电、不需要连接信号线缆，在车间现场、野外设备检修等无供电的场景下也能正常使用，环境适应性更强。在结构细节处理上，所有支杆的滑动配合面都做了低摩擦处理，伸缩动作顺滑无卡滞，测头接触内壁时的贴合力经过调校，既能够保证测头和内壁完全贴合，又不会因为贴合力过大造成薄壁气缸的内壁变形，影响测量结果的准确性。
