多规格一体式半径规测量工具结构

　　在机械加工、模具修配、钣金成型、五金工件质检的日常作业场景里，圆弧半径的快速核验一直是一线操作中频次极高的检测需求——不管是冲压模具的圆角刃口修磨后验证、钣金折弯件的内R外R尺寸核对、还是机加工零件的过渡圆弧尺寸抽检，都需要能快速比对的测量工具，避免用卡尺、千分尺间接换算带来的效率损耗与测量误差，这款一体式多规格半径规正是针对这类现场检测需求设计的便携检测器具。

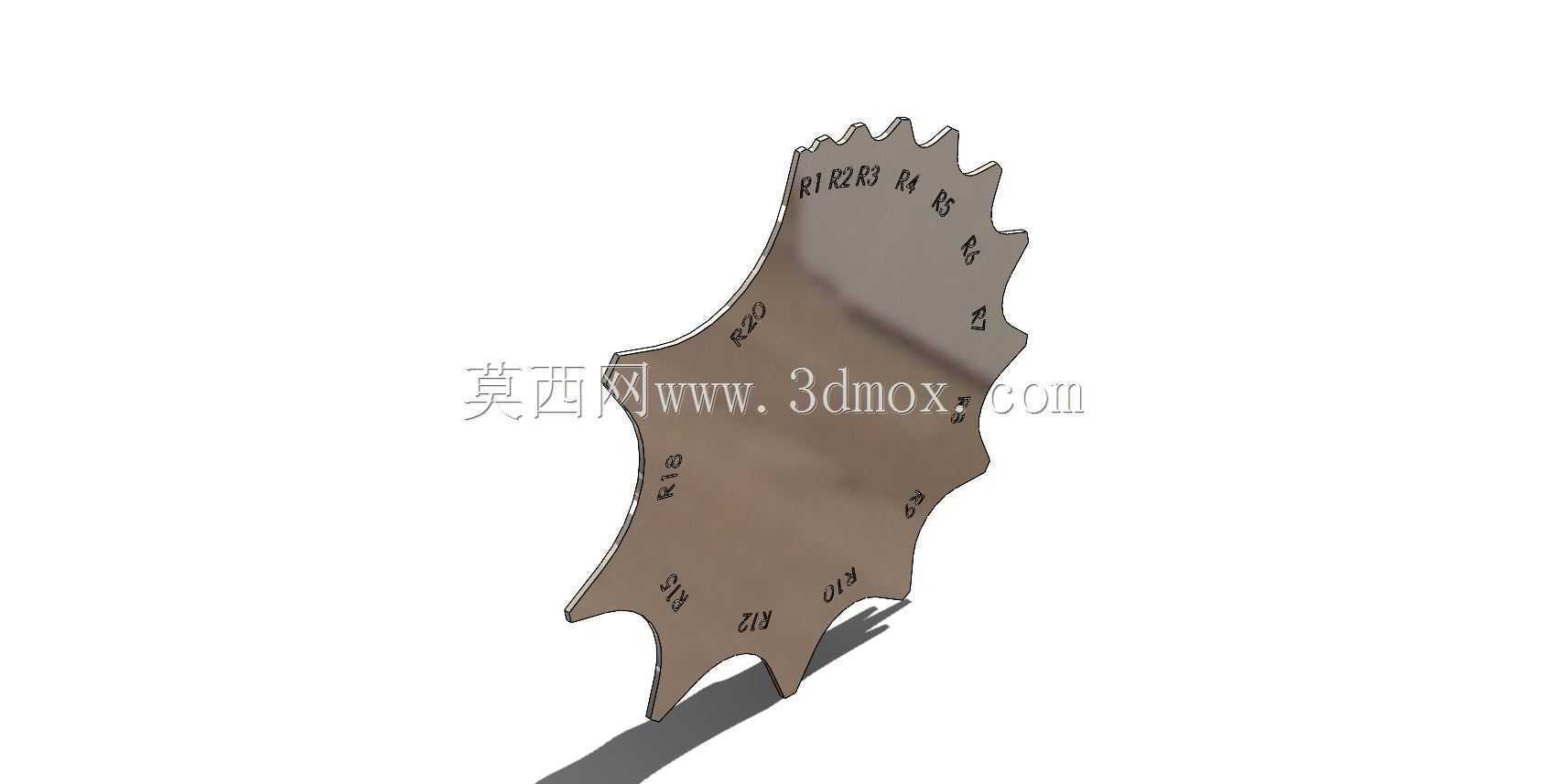

　　从功能特性上看，这款半径规采用单片集成式结构，区别于传统叠片式半径规零散易丢、选片耗时的问题，单块规体上集成了1mm、2mm、3mm、4mm、5mm、6mm、7mm、8mm、9mm、10mm、12mm、15mm、18mm、20mm共14种常用圆弧测量规格，覆盖了日常小件加工、模具修配、钣金作业中绝大多数的圆弧检测尺寸区间，每个测量端的凹口与凸弧分别对应内圆弧、外圆弧的检测需求，规体表面直接蚀刻对应半径数值，现场使用时无需翻查规格表，直接比对即可快速判断工件圆弧尺寸是否符合公差要求，检测效率远高于传统叠片式半径规。

　　设计思路上，这款半径规采用薄型不锈钢板材线切割成型的工艺路线，规体整体轮廓顺着各测量端的排布做随形收窄设计，既保证每个测量齿位有足够的结构强度，不会因为频繁磕碰导致测量弧边变形失准，又能最大限度减轻整体重量，方便操作人员放在工作服口袋中随身携带。每个测量弧边的加工精度按照常规工业级量具的公差要求控制，弧面轮廓度偏差控制在0.02mm以内，能够满足一般机加工、钣金、模具修配场景的检测精度要求，规体边缘做倒角钝化处理，避免日常携带、使用时划伤操作人员手部，表面蚀刻的规格标识采用深度蚀刻工艺，不会因为长期手摸、摩擦导致标识模糊脱落，延长工具的实际使用寿命。

　　从外形尺寸与使用边界来看，这款半径规整体长度控制在120mm以内，最大宽度处不超过60mm，板材厚度选用1.5mm的不锈钢冷轧板，整体重量不到50g，便携性极强，不管是车间现场巡检、装配工位的配做检测、还是外出上门修模的随身工具配备都十分适用。使用时，针对工件的外圆弧面，选用规体上对应规格的凹形弧口贴合工件圆弧面，观察贴合面的透光情况判断圆弧尺寸是否合格；针对工件的内圆弧面，则选用规体上对应规格的凸形弧边伸入内圆弧位置贴合检测，无需复杂的读数操作，一线操作人员经过简单说明即可快速上手，不需要专门的量具使用培训。

　　在实际应用场景中，这类半径规的使用覆盖了多个工业环节：五金冲压车间的模具钳工在修磨冲头、凹模的圆角后，可以快速比对圆角尺寸是否符合工艺要求，避免圆角过大导致工件成型时拉裂、圆角过小导致应力集中出现模具崩刃；钣金作业人员在折弯、压圆弧工序后，可以快速核验折弯圆弧的尺寸是否匹配图纸要求，减少批量尺寸超差的问题；机加工操作人员在加工轴类、套类零件的过渡圆角时，可以在工件不卸下机床的状态下快速比对圆角尺寸，避免二次装夹带来的同轴度误差；甚至在3D打印件的后处理核验、木质家具的圆角修型校验场景中，这类一体式半径规也能发挥快速检测的作用，相比需要读数的半径千分尺、轮廓仪等精密检测设备，它的使用门槛更低、检测速度更快，更适合生产现场的快速定性、半定量检测需求，是一线加工、装配、质检岗位十分实用的随身检测工具。
