电力设备配套防护安装支架结构设计

　　在电力输配场景的户外设备安装环节，这类支架结构主要承担电力变压器周边安全防护与辅助安装的功能，多数部署在厂区配电房、户外杆上变台、工业园区露天配电点位，用来分隔带电作业区域与人员通行路径，同时为配套的安全光栅、警示标识、外接监测元件提供稳定的安装载体。从结构组成来看，整体采用方管焊接作为主承力框架，侧部搭配透明亚克力或钢化玻璃防护挡板，既不会遮挡运维人员对设备运行状态的观察视线，又能形成物理隔离屏障，避免无关人员误触带电部件，也能阻挡小型杂物、飞虫直接落入变压器接线端区域，降低异物搭接引发的短路风险。

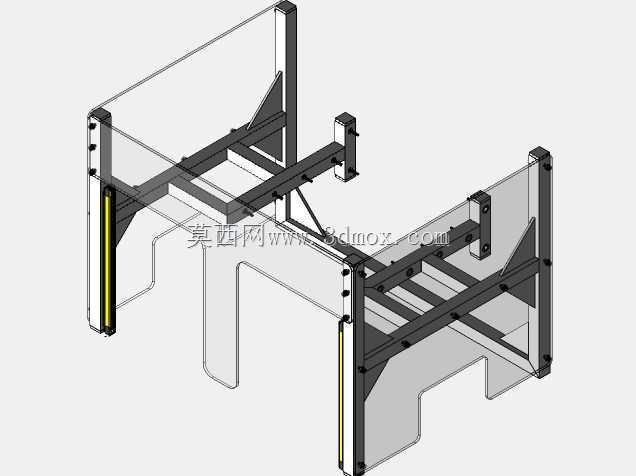

　　设计阶段首先要匹配对应容量电力变压器的外围安装边界，主框架的横向跨度需要覆盖变压器接线侧的全部外露带电区域，纵向高度要满足电力安全规程中规定的带电部件外护高度要求，避免防护范围出现缺口。框架的立柱部分预留了多组腰型安装孔，现场安装时可以根据变压器台架的实际安装孔位做横向、纵向的位置微调，抵消土建施工或台架焊接带来的尺寸误差，不需要现场重新钻孔切割，降低现场安装的作业难度。两侧立柱上集成的黄色长条部件是安全光栅的安装位，光栅的发射端与接收端分别固定在对向立柱上，当有人员或物体越过防护边界进入光栅检测区域时，会联动触发现场声光告警，部分接入配电自动化系统的点位还可以联动触发上级开关的闭锁信号，避免误入带电间隔引发的安全事故。

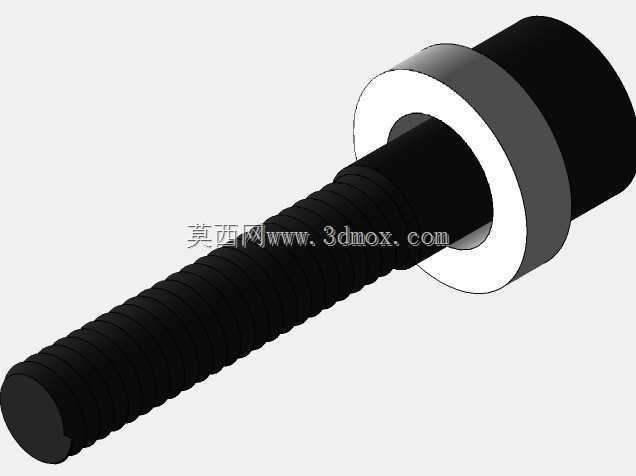

　　防护挡板采用沉头螺栓固定在框架内侧的安装压条上，螺栓头部完全沉入压条沉孔内，不会在防护面形成突出的尖锐棱角，避免运维人员巡检时剐蹭受伤。挡板与框架之间预留了3mm的伸缩间隙，考虑到户外环境下冬夏温差带来的材料热胀冷缩量，避免高温季节挡板膨胀挤压出现开裂，低温季节收缩出现缝隙。框架底部的支撑脚采用折弯成型的L型连接板，连接板上预留了四个固定孔，可以直接通过膨胀螺栓固定在混凝土台面上，也可以通过U型抱箍固定在杆上变台的槽钢支架上，适配不同安装场景的固定需求。

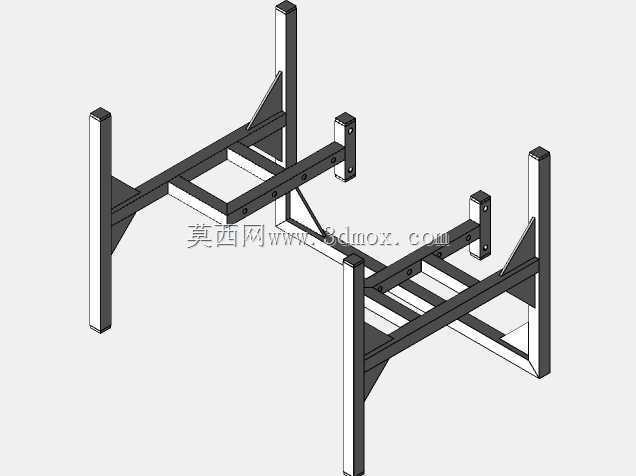

　　在结构强度校核上，主框架选用的方管壁厚满足户外12级大风下的抗风载要求，焊接位置全部做满焊处理后打磨焊渣，表面做静电喷塑处理，涂层厚度控制在80-120μm，能够适应户外酸雨、潮湿、高温暴晒的环境，避免长期使用后出现锈蚀脱落。框架中部设置的斜向加强筋，主要用来提升整体框架的抗扭转性能，避免人员倚靠、外力撞击时框架出现变形，导致防护挡板碎裂或者光栅对位偏移失效。

　　实际安装过程中，需要先将主框架在地面完成预组装，调整两侧光栅的对位精度，确认光栅信号触发正常后，再整体吊装到安装位置固定，不需要高空零散拼装，能够缩短高空作业时长，降低施工安全风险。框架顶部预留的两个安装凸耳，可以用来固定警示标识牌、设备名称牌，也可以加装小型的防雨罩，为下方的接线端子提供额外的防雨防护。针对不同的变压器容量等级，该支架可以通过调整横向方管的裁切长度实现尺寸系列化扩展，不需要重新设计整体连接结构，零部件通用率可以达到85%以上，能够减少加工环节的刀具调整次数，降低批量生产的加工成本。

　　日常运维环节，透明防护挡板可以直接通过拆卸固定螺栓单独更换，不需要拆解整个框架，当挡板出现刮花、碎裂情况时，运维人员只需要携带对应尺寸的挡板备件，就可以在现场快速完成更换，作业时间不超过15分钟。光栅的走线全部隐藏在方管的内腔中，通过立柱底部的走线孔引出接入设备端子箱，外部没有明露的线缆，既避免线缆长期暴露在户外出现老化破损，也不会因为线缆外露影响整体防护外观，同时防止鼠类啃咬线缆造成信号中断。
