电力变压器配套安装固定支架结构

　　在输配电系统的电力变压器装配环节，这类安装支架是承担核心部件定位、载荷传递的基础结构件，日常多应用于油浸式或干式电力变压器的器身内部支撑、外部附件挂载场景，也可适配户内配电房、户外柱上变台的配套安装需求，区别于通用型材焊接的简易支架，该一体式机加工结构的适配性更强，能规避现场焊接带来的形变、防腐层破坏问题。从实际使用功能来看，该支架需要同时承担两个方向的载荷：一是垂直方向的挂载部件自重，包括变压器分接开关、接线端子排、小型监测模块等附件的静态载荷，以及变压器运行过程中产生的微幅振动载荷；二是水平方向的限位作用，避免挂载部件在短路电动力、外力晃动情况下出现位移，保障电气间隙符合安全规范要求。设计层面采用了一体式块体加工思路，

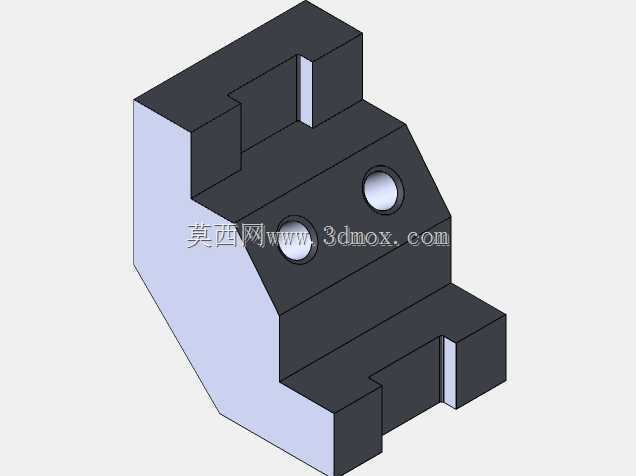

　　没有采用多零件拼接的结构，主要是考虑到变压器长期运行的可靠性，拼接结构的螺栓连接点在长期振动下存在松动风险，一体式结构能从根源上消除这类隐患。主体结构的L型基准面设计，其中一个大平面作为安装贴合面，加工时保证平面度不低于IT7级，能和变压器油箱壁、夹件立面实现完全贴合，避免安装后出现应力集中；斜向切面的设计并非造型需求，而是为了避让变压器内部的绕组引出线、绝缘件等相邻部件，在结构强度足够的前提下切除多余材料，既降低了零件自重，也给布线、绝缘距离预留了足够空间。两个同轴的通孔为安装定位孔，孔位公差严格控制在H7级，安装时可配合定位销实现快速对位，不需要现场反复调整孔位，孔口做了倒角处理，既方便螺栓穿入，也能消除机加工产生的锐边毛刺，

　　避免安装时划伤操作人员、破坏相邻部件的绝缘层。上下两端的卡槽结构为快速挂载设计，卡槽的宽度尺寸和变压器夹件上的预留凸台尺寸做了间隙配合，安装时可先将支架卡入凸台实现预固定，不需要操作人员全程托举零件再拧螺栓，能大幅降低现场装配的劳动强度，卡槽的侧面也做了贴合面加工，卡入后能限制支架的上下窜动，配合螺栓紧固后可实现六个自由度的完全限位。从安装边界来看，该支架的整体外轮廓尺寸适配主流10kV级电力变压器的夹件安装间距，安装时不需要对现有变压器的夹件结构做二次改造，可直接替换原有老旧支架，也可作为新变压器的配套零件直接装机；零件的厚度方向尺寸经过校核，在挂载额定重量附件的情况下，最大形变量不超过0.02mm，

　　不会因为形变导致挂载的电气部件出现对接偏差。选材方面默认采用常用的结构钢材质，表面做发黑处理即可满足变压器内部的使用环境要求，如果是户外使用场景，可更换为不锈钢材质或者增加热镀锌表面处理，提升防腐能力。结构的圆角过渡处理也充分考虑了加工工艺性，所有非安装面的棱边都做了R2以上的圆角，既减少了机加工时的应力集中，也避免了尖锐棱边在变压器装配过程中划破绝缘纸、电缆外皮等绝缘部件，降低电气故障隐患。在实际建模过程中，所有特征都采用了参数化设计，安装孔的间距、卡槽的宽度、整体的厚度尺寸都可根据不同型号变压器的安装需求快速调整，不需要重新绘制整体结构，能大幅提升同系列支架的设计效率；建模时也充分考虑了加工工艺性，所有特征都可通过三轴铣床一次装夹完成加工，不需要特殊工装或者多工序转序，能有效控制零件的加工成本，适合批量配套生产。
