卡莫尔微型隔膜泵结构设计方案

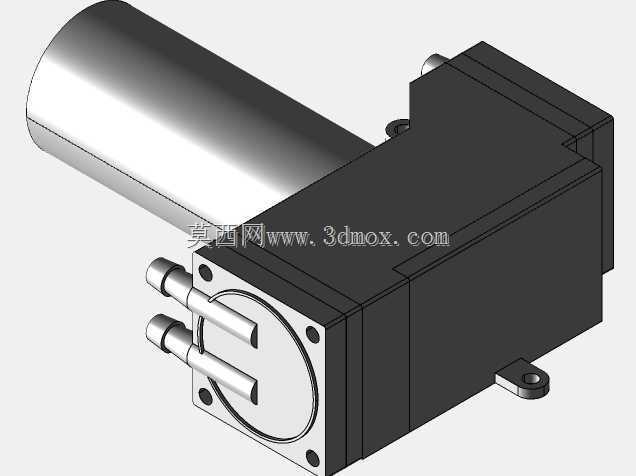

　　在小型流体输送场景里，这类集成驱动与泵头的一体化微型隔膜结构，是很多桌面级分析仪器、小型医疗设备、环境采样装置里的核心动力部件，区别于大型工业泵的大流量高扬程设计，这类微型泵的核心诉求是体积紧凑、脉动可控、无油洁净，同时兼顾安装的便捷性，不需要额外搭配复杂的传动组件，直接接电即可完成气液介质的输送作业。从结构布局来看，驱动端采用圆柱型直流动力单元与偏心传动结构直连，整体呈L型布局，这种布局的优势是可以在有限的安装空间里，把动力段的长度和泵头的安装面做垂直排布，既可以让动力单元有足够的绕组空间保证输出扭矩，又能让泵头的进出接口直接朝向安装面外侧，减少管路弯折的空间占用。泵头部分采用圆形端盖密封结构，

　　两个平行布置的快插接口直接集成在端盖上，接口的中心距、伸出长度都做了标准化设计，匹配常规的软质气管或液管安装，不需要额外做转接头适配，端盖上的固定螺栓采用圆周均布设计，既保证隔膜腔的密封压力均匀，也方便后期维护时拆解更换隔膜件。安装固定部分在泵体的侧下方设计了带安装孔的凸耳结构，凸耳的安装面和泵体主体做了加强筋连接，避免长期运行振动导致固定位开裂，安装孔的孔径适配常规的M3或M4固定螺丝，安装时可以直接通过凸耳将泵体固定在设备的安装板上，不需要额外设计夹持结构，降低设备端的结构设计复杂度。从功能特性上看，这类隔膜结构的泵不需要润滑油参与传动，输送介质不会被油液污染，适合对介质洁净度有要求的场景，比如实验室试剂输送、

　　医疗设备的气路供给、小型喷墨设备的供墨、环境检测仪器的采样气路等场景，都可以适配。设计过程中需要重点关注几个边界：首先是动力单元和泵头的同轴度公差，偏心传动结构如果同轴度偏差过大，会导致运行噪音升高、隔膜磨损加快，直接缩短泵的使用寿命，所以在建模时需要给传动连接位预留合理的配合公差，同时保证偏心轮的动平衡精度；其次是隔膜的行程设计，行程过大会导致隔膜拉伸过度提前老化，行程过小则会导致单次泵送的流量不足，需要结合目标流量参数、动力单元的额定转速做匹配计算，在流量和寿命之间找到平衡点；另外是进出接口的流道设计，要尽量减少流道的直角弯折，降低流阻，避免输送液体时在流道内残留气泡，影响输送精度。外形尺寸方面，

　　整体的径向和轴向尺寸都控制在小型设备的安装冗余范围内，圆柱驱动段的外径和泵头的方形主体尺寸做了过渡衔接，不会出现突出的棱角，在设备内部排布时不会和周边的电路板、管路、结构件产生干涉，安装凸耳的位置距离泵体主体的间隙足够，方便安装时螺丝刀操作锁紧螺丝。实际选型应用时，需要结合泵送的介质类型选择对应的隔膜材质，比如输送弱腐蚀性试剂需要选用耐化学腐蚀的隔膜材料，输送气体则可以选用常规的橡胶隔膜，同时要注意工作电压范围和设备的供电系统匹配，避免动力单元因供电不匹配出现扭矩不足或者过热的问题。这类一体化微型泵的三维建模过程中，需要重点还原内部偏心传动的运动关系，在做设备整体的运动仿真时，可以模拟泵运行时的振动幅度，提前验证设备安装板的刚性是否足够，避免共振产生噪音；同时建模时要把接口的插拔空间预留出来，方便后期装配时的管路安装操作，不要出现接口被周边结构挡住无法插管的问题。另外泵体的重量较轻，安装时不需要额外做承重结构设计，只需要保证固定螺丝的锁紧力矩符合要求，避免长期运行振动导致螺丝松动即可。在做设备的管路布局时，尽量让进出管路保持顺直，减少管路弯折带来的流阻损失，同时可以在泵的进出端搭配小型的缓冲腔，降低隔膜泵送带来的流体脉动，提升输出的流体稳定性，满足对流量稳定性要求较高的检测类设备的使用需求。
