水泵用七叶后弯式离心叶轮结构

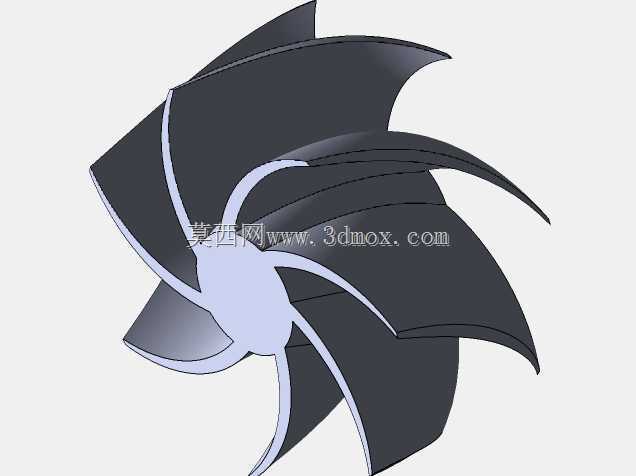

　　该叶轮属于离心泵内部直接完成能量传递的核心水力部件，常见于清水输送泵、循环水泵、中小型给排水泵以及部分低扬程流体输送设备中。设备运行时，叶轮随泵轴高速旋转，叶片之间的流体在离心作用下获得压力能和速度能，随后经蜗壳收集、扩压并送入管路。与普通直叶片相比，图中采用多片后弯式空间曲面叶片，叶片从轮毂处向外缘平滑延伸，并在旋转方向上形成连续弯曲。这样的几何形态有利于控制流道内的速度分布，降低流体进入叶道时的冲击，使流体沿叶片表面逐步加速，减少局部脱流和旋涡损失。

　　从结构上看，叶轮中心设置轮毂，用于与泵轴配合并传递扭矩；轮毂外侧布置叶片，叶片外缘构成叶轮的主要做功直径。多叶片方案可以在相同外径下提供更充分的导流作用，使出口流场更均匀，适合对运行平稳性、噪声控制和效率有一定要求的泵型。叶片根部与轮毂之间需要保持连续过渡，避免应力集中；叶片前缘形状影响流体吸入状态，后缘则关系到尾迹损失和压力脉动。实际建模时，应重点保证叶片型面在不同半径截面上的光顺衔接，不能只关注外观曲面，而忽略叶道内部的通流面积变化。

　　设计思路上，这类叶轮通常先依据流量、扬程、转速和泵腔空间确定叶轮外径、吸入口直径、轮毂直径、叶片出口角及包角范围，再通过空间曲面构造叶片。后弯叶片在离心泵中应用较多，其出口绝对速度相对较低，有利于提高静压转换比例，并在一定程度上改善稳定工作范围。叶片数量增多会增强对流体的约束，但也可能增加摩擦面积；叶片过少则容易造成流道扩散不均、滑移增大。因此，叶片数、厚度和包角需要结合泵体蜗壳、入口管路及工况点综合匹配，而不是孤立确定。

　　安装边界方面，叶轮位于泵体腔室内部，前端面对吸入口，后端与轴封、轴承或电机侧结构保持规定间隙。叶轮外径与泵体耐磨环或蜗壳内壁之间应保留合理径向间隙，间隙过小会因制造误差、热膨胀或轴挠曲产生擦碰，间隙过大则会增加回流损失，降低容积效率。轮毂内孔与泵轴的配合需满足扭矩传递和对中要求，轴向定位通常依靠轴肩、锁紧螺母或挡套完成。装配后还要检查叶轮端面跳动和径向跳动，避免高速旋转时产生不平衡振动。

　　在三维建模过程中，轮毂、叶片和前后盖板或开式叶道边界应形成完整实体。若用于后续加工或仿真，叶片表面需保留均匀壁厚，叶道入口和出口处不得出现突变折面；若采用铸造工艺，还应考虑拔模斜度、圆角过渡和最小壁厚。对于结构校核，应关注叶片根部在离心载荷和水压脉动共同作用下的应力分布；对于水力分析，则应检查入口冲角、叶道内低速区、出口回流以及叶片前缘空化风险。

　　现场使用中，叶轮入口容易受到吸程、管路漏气和介质含气量影响。当入口压力低于液体汽化压力时，叶片前缘附近可能产生空泡，溃灭后会造成材料点蚀并伴随噪声和振动。因此，该类叶轮在选型和安装时不仅要关注外形能否装入泵腔，还要核对泵的汽蚀余量、转向、轴向间隙以及与蜗壳隔舌的相对位置。维护拆卸时，应检查叶片边缘是否气蚀、轮毂配合面是否磨损、流道是否结垢或堵塞。修复或更换叶轮后，需保证转子动平衡，并确认叶轮旋转方向与叶片弯曲方向匹配，才能使泵组在设计工况附近稳定运行。
