发动机配气机构摇臂及摇臂销组件结构

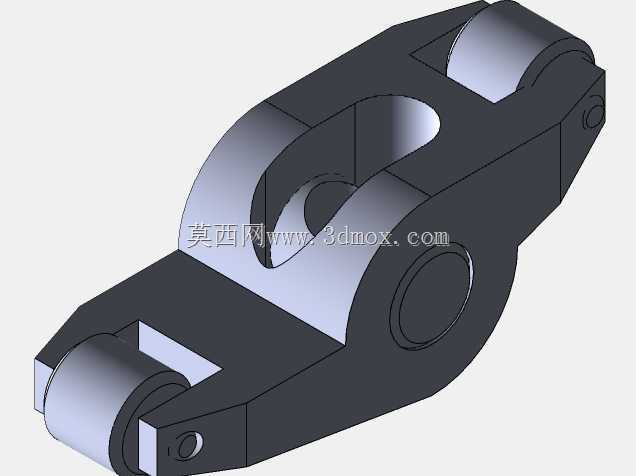

　　这套摇臂与摇臂销的组合构件，核心应用场景集中在往复式内燃机的配气机构段，是气门驱动链路里的核心力传递部件，实际运行中承担着将凸轮轴的旋转顶升动作，转化为气门杆端的直线往复启闭动作的作用，直接决定发动机进排气门的开启正时、升程精度与落座稳定性，是影响发动机充气效率、运转平顺性与配气机构耐久度的关键零件。从实际功能特性来看，该构件属于双臂式杠杆结构，两端分别设置了与凸轮、气门杆端接触的承压工作面，中间通过摇臂销实现铰接固定，工作时绕摇臂销的轴线做小角度往复摆动，依靠杠杆比放大凸轮的顶升行程，同时匹配凸轮型线的设计，精准控制气门的开启与关闭时序，保证发动机各工况下的进排气量匹配需求。构件两端的接触位做了圆弧面设计，

　　能够在摆动过程中始终与配合件保持稳定的线接触状态，减少接触应力集中，避免长期往复运动下出现异常磨损、点蚀失效的问题。从设计思路层面，建模时优先保证了摇臂销安装孔的同轴度公差，铰接孔与两端工作面的位置度严格匹配杠杆比的设计要求，避免因尺寸偏差导致气门升程不足、正时错位的问题；构件主体采用了箱型镂空的结构设计，在保证整体结构刚度、满足往复摆动下的抗弯曲、抗扭转载荷要求的前提下，尽可能削减了非受力区域的材料余量，降低构件自身的转动惯量，减少配气机构驱动过程中的惯性冲击，适配发动机高转速工况下的快速响应需求，避免惯性力过大导致的气门飞脱、落座冲击等故障。外形尺寸与安装边界方面，该摇臂组件的整体轮廓适配顶置气门式发动机的缸盖安装空间，

　　摇臂销的安装孔径与缸盖上的摇臂轴支座尺寸匹配，两端工作面的中心距严格对应设计杠杆比，安装时摇臂可绕销轴线自由摆动无卡滞，两端工作面的摆动行程范围不会与缸盖周边的气门弹簧、凸轮轴等相邻部件发生运动干涉；构件上预留的润滑通道对应安装位置的机油供油孔，工作时机油可通过通道输送到铰接孔与两端接触工作面，形成稳定的油膜润滑，降低摩擦副的磨损速率，延长构件的使用寿命。实际选型匹配时，需要重点核对摇臂的杠杆比、铰接孔直径、两端工作面的圆弧半径参数，确保与对应机型的凸轮型线、气门杆端尺寸、摇臂轴直径完全匹配，避免出现配合间隙不当导致的异响、磨损过快问题；建模过程中对所有圆角过渡、应力集中区域做了细化处理，还原了实际加工中的工艺倒角与退刀结构，保证模型可直接用于后续的结构强度仿真、运动学干涉检查，也可作为工艺编制、加工工装设计的参考依据，适配发动机新品开发、旧机型配件测绘仿制等不同场景的使用需求。
