间歇传动用六槽日内瓦轮结构设计

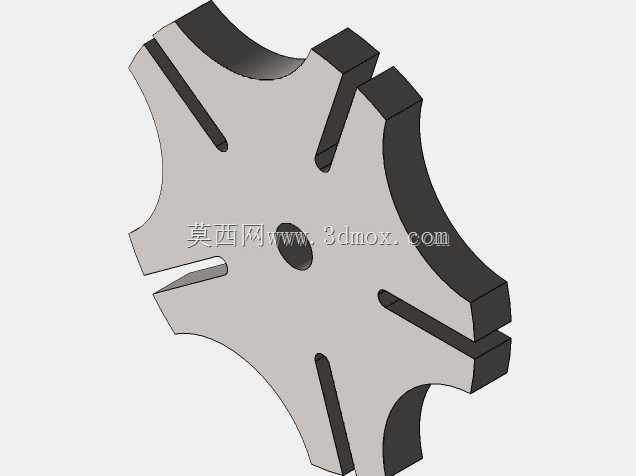

　　在自动化生产线的转位工位、包装机械的定长送料单元、多工位组合机床的工作台分度环节，槽轮机构也就是常说的日内瓦机构，是实现间歇步进传动最经典的结构形式之一，本次呈现的六槽外啮合日内瓦轮，就是这类间歇传动机构里的核心从动构件。做这类槽轮设计的时候，首先要匹配主动拨盘的圆销直径与回转中心距，外啮合槽轮的槽数直接决定了单次步进的转位角度，六槽结构对应的单次分度角为60度，相比四槽结构的90度步进，工位排布更紧凑，运动冲击也更小，适合工位数量多、转位精度要求中等的间歇传动场景。从结构细节来看，这个日内瓦轮采用整体式盘状结构，中心设置同轴定位安装孔，用于和输出分度轴做过盈或者键连接固定，六个径向直槽沿轮体周向均匀分布，

　　槽宽尺寸需要和主动拨盘的圆销直径做间隙配合，间隙量控制在0.02-0.05mm区间，既要保证圆销顺利进入和退出轮槽，又要避免间隙过大带来的转位回程误差。轮体的外圆弧面是和主动拨盘的锁止凹弧配合的定位面，当圆销脱离轮槽的非传动阶段，拨盘的锁止弧会和轮体的外圆弧面贴合，锁止轮体的转动自由度，保证工位停留阶段的位置稳定性，不会因为负载惯性出现溜转偏移。设计这类槽轮的时候，不能只照搬理论几何参数，要结合实际安装边界调整轮体的厚度，轮体厚度既要满足传动扭矩下的剪切强度要求，又要控制整体转动惯量，降低拨盘驱动的负载冲击，尤其是高速间歇运转的场景，过厚的轮体会增大启停阶段的惯性力矩，加剧传动冲击，缩短拨销的使用寿命。轮槽的根部需要设置工艺退刀槽，

　　避免铣削加工轮槽的时候出现应力集中，同时槽口位置要做微小的倒角引导，方便圆销在进入轮槽的瞬间平滑切入，减少刚性碰撞。在实际应用场景里，这类六槽日内瓦轮常搭配单销主动拨盘使用，拨盘每回转一周，槽轮完成一次60度的步进转位，停留时间和运动时间的比值由拨盘的锁止弧角度决定，适合像灯泡生产线的灯座转位、文具装配机的工件换位、印刷设备的走纸分度这类需要固定角度间歇送进的工位。和棘轮间歇机构相比，日内瓦轮的传动平稳性更好，转位过程无噪音，定位精度靠锁止弧保证，不需要额外的定位销组件，结构更紧凑，维护成本更低，但设计的时候要注意，外啮合槽轮的转位过程中角加速度是变化的，槽数越少角加速度峰值越高，冲击越大，六槽结构的角加速度峰值比四槽低近40%，

　　适合中速运转的间歇传动场景，转速过高的工况下还是需要搭配缓冲阻尼组件来吸收启停冲击。安装的时候，要严格保证日内瓦轮和主动拨盘的轴线平行度，两轴的中心距偏差不能超过0.03mm，否则会出现圆销卡滞、锁止弧干涉的问题，中心定位孔的同轴度公差要控制在0.01mm以内，避免轮体转动的时候出现径向跳动，导致转位精度超差。轮体的材料通常根据负载工况选择，轻载高速场景可以选用工程塑料或者铝合金做硬质阳极氧化处理，降低自重减少惯性，重载场景则选用45号钢做调质处理，轮槽和外圆弧锁止面做高频淬火提升耐磨性，延长使用寿命。
