立式锥底卫生级储液罐体结构设计

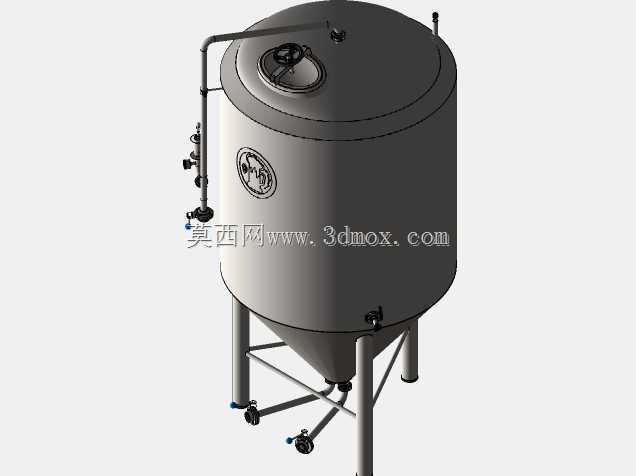

　　在食品饮料、生物制药、精细化工的流体物料处理工段，这类立式锥底储液设备是衔接前后工序的核心中转单元，日常生产中承担暂存、缓存、静置沉淀各类液态物料的作用，相比平底储罐，锥底结构无需额外增设罐底扫孔装置，就能依靠重力实现罐内残液的完全排空，避免物料长期滞留罐底引发的变质、交叉污染问题，尤其适合需要定期清罐、切换物料品类的多品种柔性生产场景。从结构设计逻辑来看，整个罐体采用圆柱形直筒加圆锥底的组合构型，直筒段的长径比控制在1.2:1左右，这个比例既可以保证单位占地面积下的有效存储容积，又能避免罐体过高带来的进料时液体飞溅、侧壁静压过大的问题，锥段的锥角设计为60度，这个角度是兼顾排空效率与罐体总高度的最优值——角度过小会拉长锥段长度，

　　提升整体安装高度，增加车间竖向空间占用，角度过大则会导致罐底出料口位置物料流速过慢，高粘度物料容易在锥壁挂壁残留。罐体顶部设置了带快开结构的人孔，人孔采用卫生级卡箍锁紧结构，日常生产中操作人员无需借助大型工具就能快速开启，完成罐内检查、清洁作业，人孔旁预留的工艺接口可以根据实际生产需求接入呼吸阀、CIP清洗喷头、进料管路、液位检测元件，所有接口的翻边高度都控制在3毫米以上，避免接口位置积液藏污，符合卫生级设备的设计规范。罐体侧壁的管路组件采用侧装布局，进出料管路、取样阀、液位计接口都集中布置在罐体单侧的操作面，日常生产时操作人员无需绕罐走动就能完成取样、阀门调节、液位观测的全部操作，管路支架直接焊接在罐壁上，

　　支架与罐壁的连接位置做了圆弧过渡处理，没有直角焊接死角，清洁时不会残留清洁液与物料残渣。支撑结构采用三根均布的圆柱形支腿，支腿与罐壁的连接位置增设了加强筋板，避免满罐状态下支腿连接处应力集中导致罐体变形，支腿底部安装了可调式脚轮与支撑脚垫组合结构，短距离移位时可以直接推动罐体移动，到位后旋转支撑脚垫就能将罐体抬升固定，抵消地面不平整带来的罐体倾斜问题，保证锥底出料口始终处于罐体最低位置，排空时无残液留存。安装边界方面，这类罐体的支腿安装孔分布圆直径比罐体直筒段外径大200毫米左右，现场布置时需要在罐体操作面预留至少800毫米的操作空间，满足阀门操作、人孔开启的空间需求，罐体顶部需要预留300毫米以上的竖向空间，

　　方便人孔开启与顶部管路的安装维护，出料口距离地面的高度控制在400毫米，能够直接对接下游的输送泵进料口，无需额外增设过渡管路。设计过程中需要重点校核罐壁在满液状态下的静压强度，尤其是锥段与直筒段的连接环缝位置，是整个罐体受力最复杂的区域，需要做局部加厚处理，同时要核算支腿的压杆稳定性，避免满罐时支腿失稳引发罐体倾覆，所有与物料接触的内壁都做了镜面抛光处理，表面粗糙度达到0.8微米，减少物料挂壁的概率，外壁做亚光喷砂处理，避免生产车间强光反射影响操作人员视线。
