叠片组式挠性膜片联轴器结构设计

项目分类:通用机械零部件 发布时间:2024-08-22 ID:767198
  • 叠片组式挠性膜片联轴器结构设计
  • 叠片组式挠性膜片联轴器结构设计
  • 叠片组式挠性膜片联轴器结构设计
  • 叠片组式挠性膜片联轴器结构设计
  • 叠片组式挠性膜片联轴器结构设计
  • 叠片组式挠性膜片联轴器结构设计
  • 叠片组式挠性膜片联轴器结构设计
  • 叠片组式挠性膜片联轴器结构设计

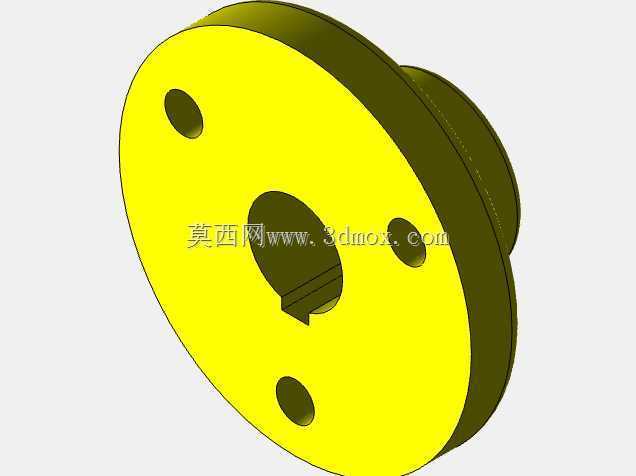

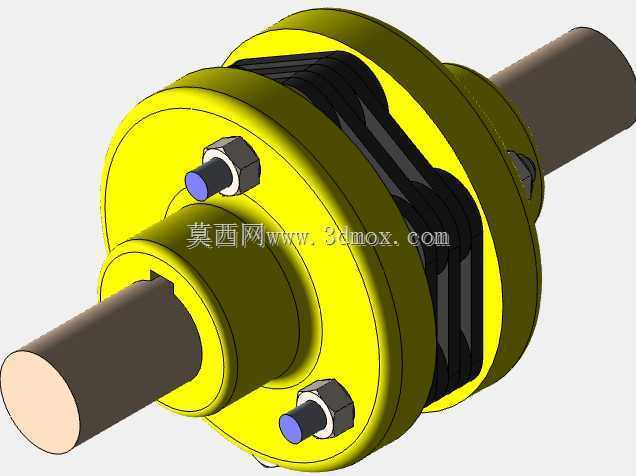

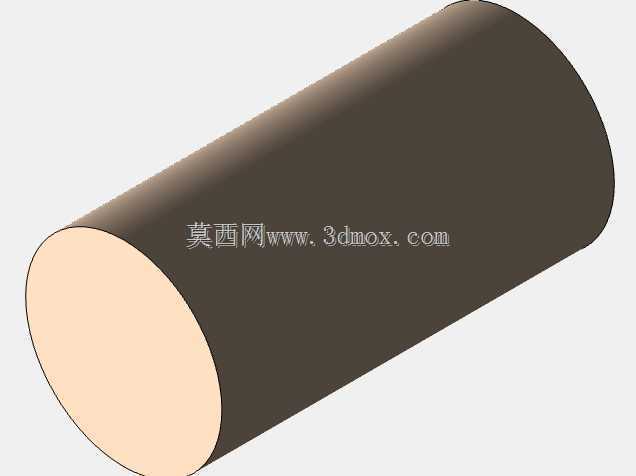

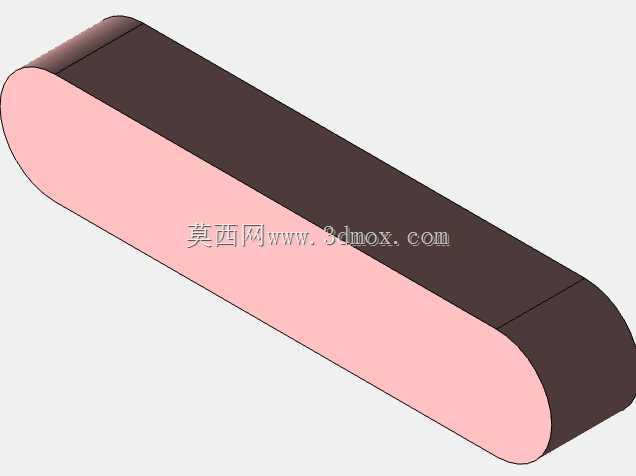

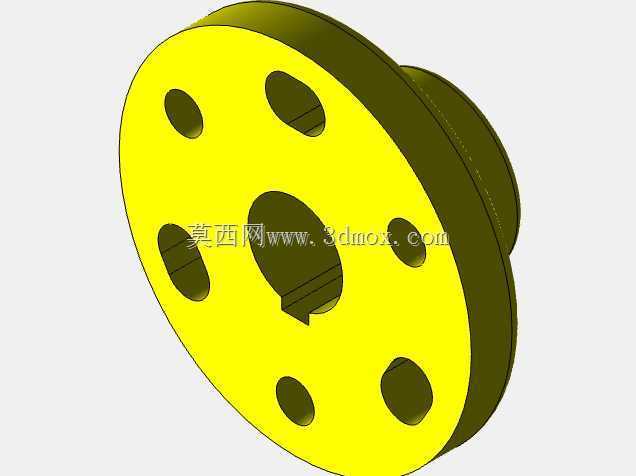

  在各类工业传动系统的轴系布局中,两轴对中误差是无法完全规避的工程实际问题,不管是加工阶段的形位公差累积、装配过程的定位偏差,还是设备运行中负载冲击带来的基座形变、温度变化引发的轴件热胀冷缩,都会让刚性连接的轴系承受额外的交变附加载荷,轻则加剧轴承、密封件的磨损,重则引发轴系疲劳断裂、传动失效。这类叠片结构的挠性联轴器,正是针对这类工程痛点设计的轴间传动连接件,在泵组、风机、压缩机、精密传动模组等对传动稳定性有较高要求的场景中应用广泛。从结构组成来看,该联轴器主体分为左右两个带轴孔的轮毂、中间的多层金属叠片组、以及周向均布的锁紧螺栓组件。两侧轮毂分别与主动轴、从动轴配合,轴端采用键槽配合传递扭矩,

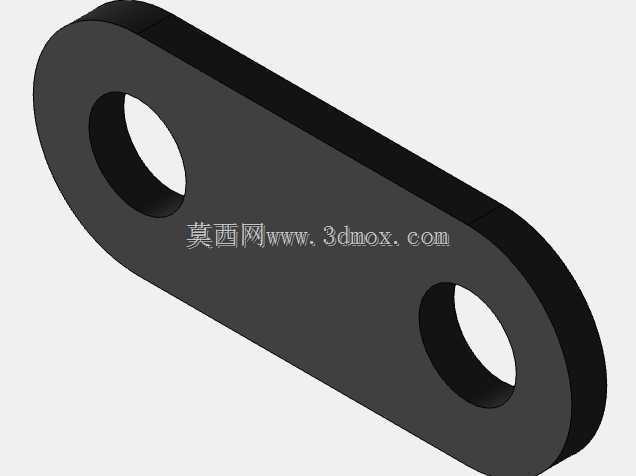

  轴孔的加工公差需匹配对应轴径的h7级精度要求,保证装配后无多余径向间隙,避免启动瞬间的冲击打滑。中间的叠片组由多片薄型高强度金属膜片叠合而成,膜片采用环形分段结构,通过周向的螺栓分别与两侧轮毂交替压紧,当两轴存在径向、角向或是轴向的偏移量时,叠片组会通过自身的弹性形变来补偿偏移量,整个补偿过程中没有相对滑动摩擦,不需要额外添加润滑脂维护,也不存在橡胶弹性元件老化、耐温性能差的问题,能在-40℃到200℃以上的宽温域工况下稳定运行。设计这类联轴器时,首先要核算额定传递扭矩的裕量,根据传动系统的电机功率、额定转速算出工况扭矩,再乘以1.5-2倍的安全系数来匹配对应规格的联轴器,避免过载时叠片组发生撕裂失效。

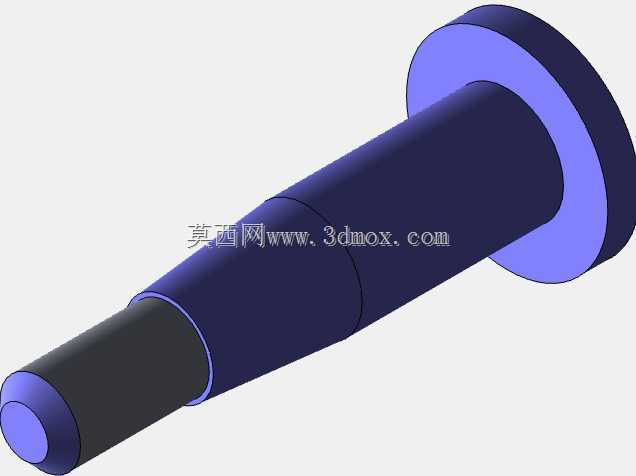

  周向布置的锁紧螺栓需要采用对称分步拧紧的方式,保证每颗螺栓的预紧力一致,防止叠片组受力不均引发局部应力集中,螺栓的预紧力矩需严格按照对应规格的扭矩要求施加,预紧力不足会导致传动过程中叠片与轮毂接触面打滑磨损,预紧力过大则可能压溃叠片边缘,降低叠片组的疲劳寿命。从安装边界来看,选型时需要确认两端轴的轴径、轴伸长度是否与轮毂的轴孔尺寸、轴孔深度匹配,同时要核算联轴器的最大外径是否会与周边的设备护罩、机架结构发生干涉,安装时的允许对中偏差不能超出产品的补偿上限,径向偏差通常控制在0.2mm以内,角向偏差不超过0.5度,轴向偏移量根据规格不同控制在1-3mm区间,即使联轴器具备偏移补偿能力,安装阶段尽可能提升对中精度,

  也能大幅降低叠片组的交变应力,延长整体使用寿命。和传统的弹性套柱销联轴器相比,这种叠片式挠性联轴器的扭转刚度更高,传动过程中的回差极小,适合用在对传动精度有要求的伺服传动、精密输送场景中,同时其金属结构的耐油、耐腐性能更好,在有切削液、工业润滑油飞溅的机加工设备传动场景中也能稳定工作,不会出现弹性元件被油品腐蚀溶胀的问题。在三维建模过程中,需要重点还原叠片组的层叠结构细节、螺栓组件的配合关系、轴孔处的键槽尺寸,装配时要保证周向螺栓的位置度公差,避免出现装配干涉,建模阶段可以通过模拟不同偏移量下的叠片形变,验证结构的补偿能力是否满足设计要求,同时要做动平衡校验的结构预留,对于高转速应用场景,联轴器的整体动平衡等级需要达到G6.3以上,避免高速运转时产生额外的振动影响设备运行稳定性。
