NASA月表采样RASSOR滚筒挖掘结构

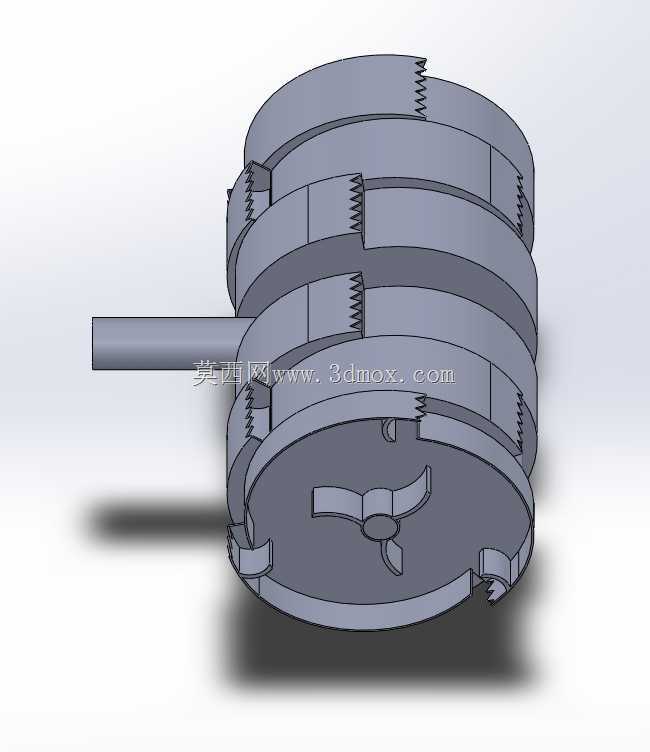

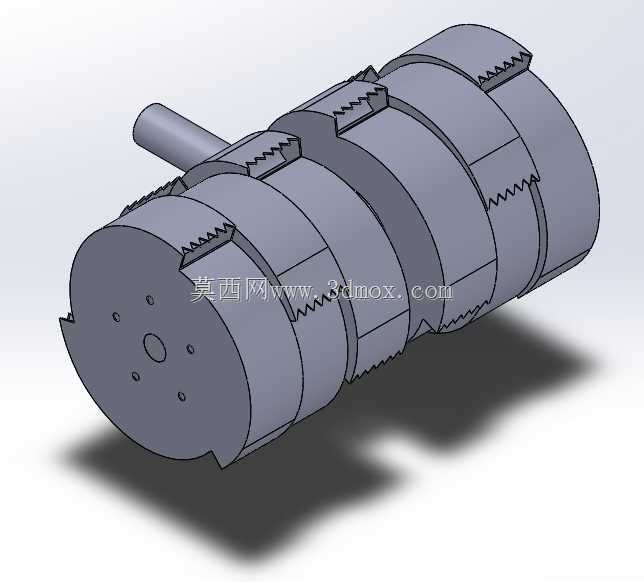

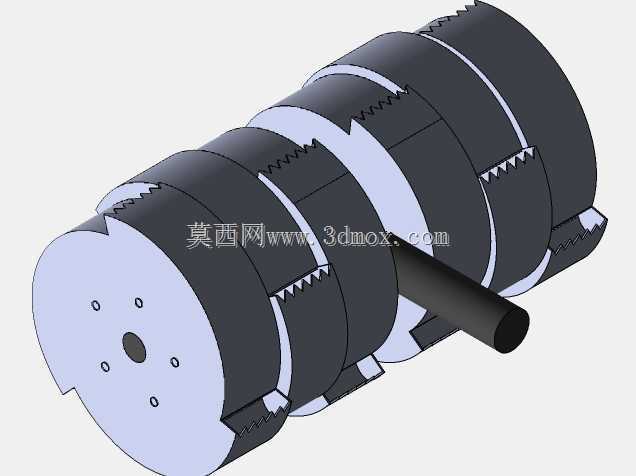

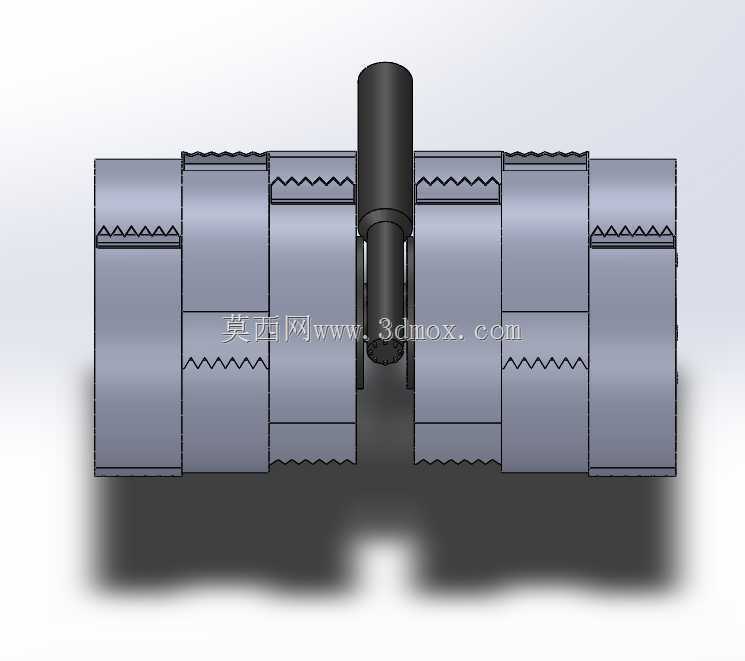

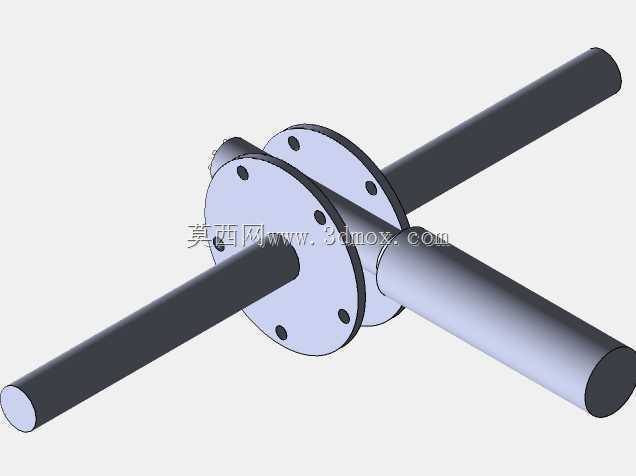

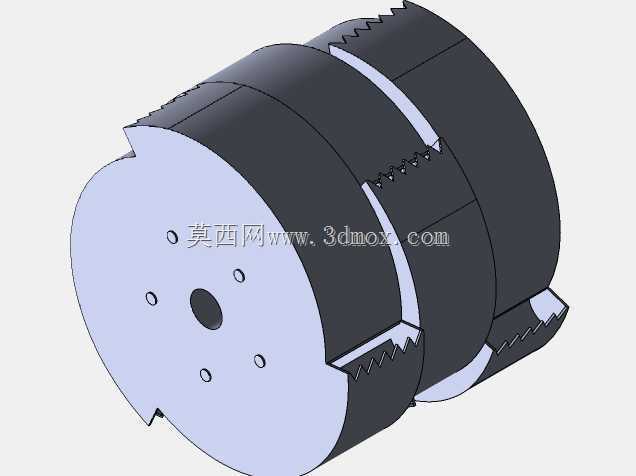

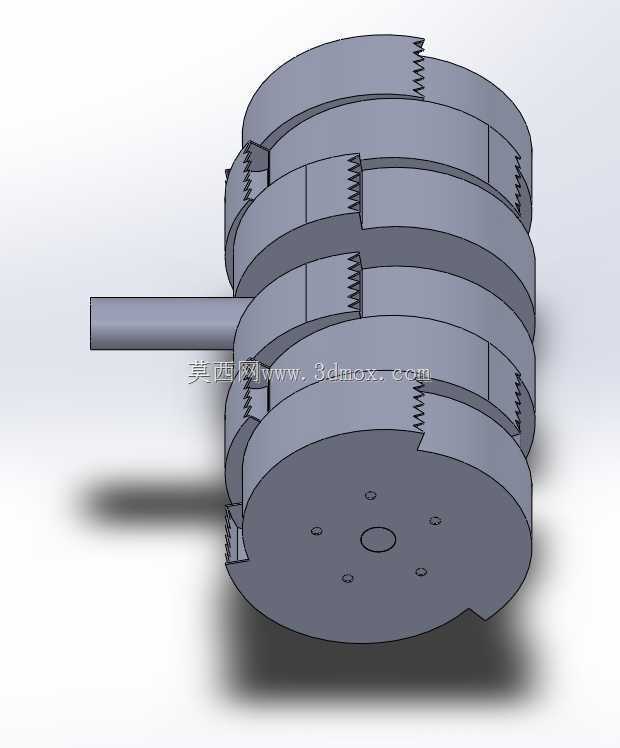

　　这套滚筒结构是面向地外天体低重力环境采样作业开发的核心执行部件，主要适配月表、类地行星表层风化层、松散岩土的采集与暂存需求，解决传统挖掘结构在低重力环境下易出现的物料抛洒、挖掘反力过大导致整机滑移的痛点。从结构布局来看，整体采用多段式同轴滚筒设计，单根主轴贯穿整个滚筒组件，两端预留标准轴伸接口，可直接与行星探测车的驱动输出端连接，无需额外设计转接法兰，安装边界适配现有深空探测移动平台的轮系驱动安装位，整体径向尺寸控制在常规探测车底盘离地间隙的合理区间内，不会出现作业时剐蹭星体表面凸起岩石的问题。滚筒外壁分段设置锯齿状切削刃，每段切削刃沿滚筒周向均匀排布，刃口做了小角度倒角处理，切入松散月壤时可有效降低切入阻力，

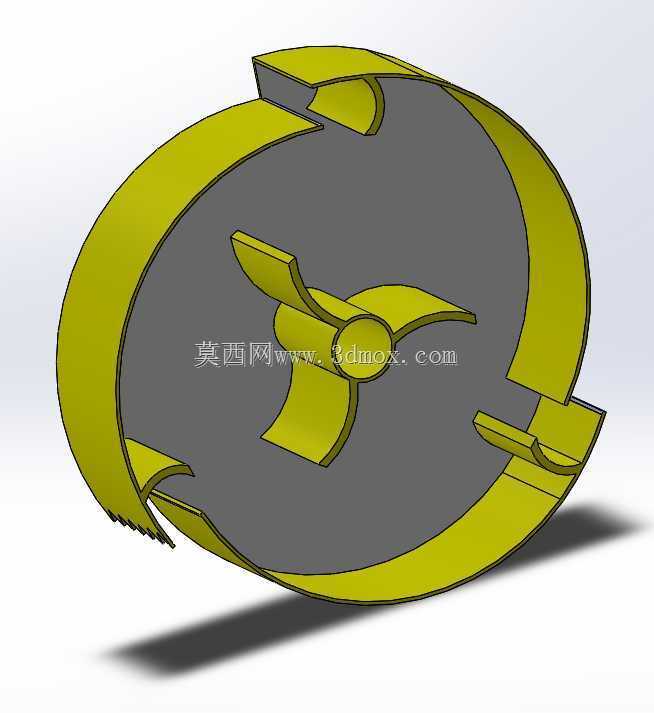

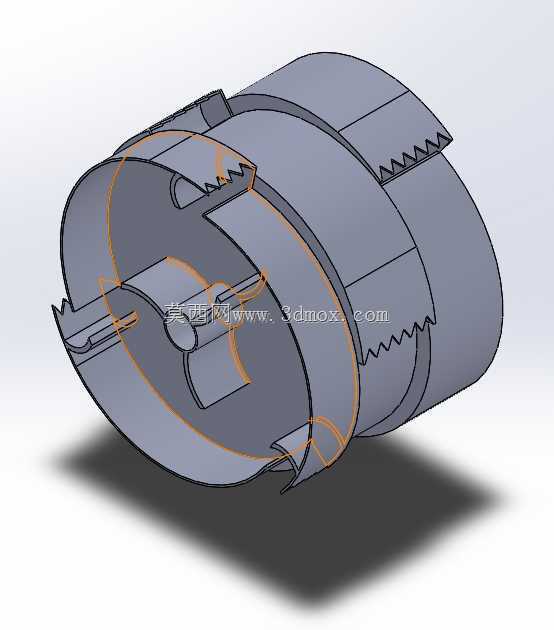

　　即使遇到表层固结的小型岩块，锯齿结构也能先完成局部破碎再将物料导流入滚筒内部。滚筒内部设置多组倾斜布置的导料翅片，翅片沿滚筒轴向呈螺旋升角排布，当滚筒沿挖掘方向正转时，翅片会将切削刃剥离的物料导向滚筒内腔深处，同时翅片与筒壁形成的封闭夹角可牢牢兜住物料，即使在1/6g的低重力环境下，也不会出现物料从滚筒入口洒落的情况，这一设计完全区别于地面常规挖掘斗的开放式结构，充分考虑了地外作业无重力辅助约束物料的特性。当需要卸载采集到的样品时，只需控制滚筒反转，内部翅片的螺旋导向方向反转，就会将内腔的物料顺着导料槽逐步推送至滚筒出口，无需额外设置推料、卸料机构，大幅降低了结构复杂度与活动部件数量，提升深空作业的可靠性。

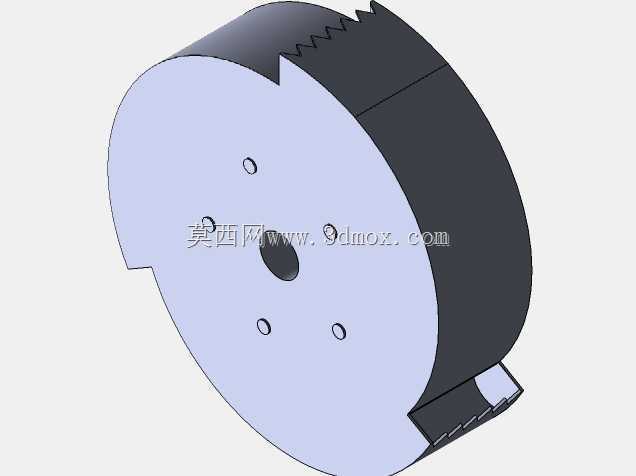

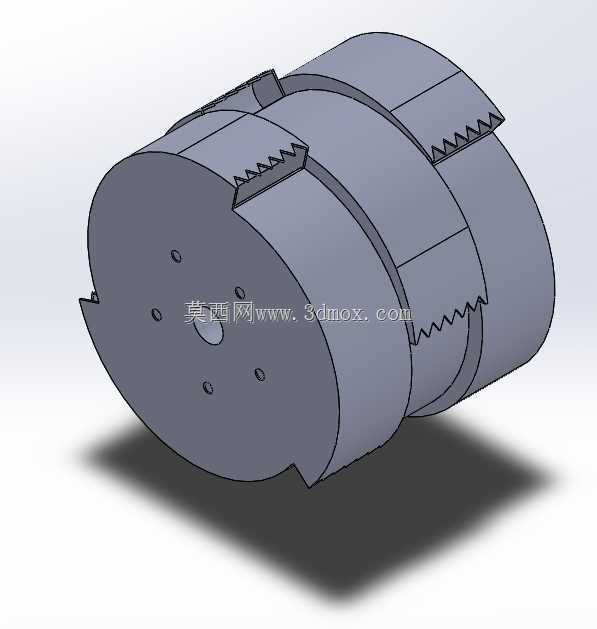

　　整个滚筒组件采用分段式筒壁拼接设计，每段筒壁之间通过止口定位、螺栓紧固，单段筒壁磨损后可单独更换，无需整体报废，适配地外作业无法携带大量备用件的实际约束。滚筒整体自重控制在4.94公斤，结构件采用轻量化高强度铝合金加工，在保证切削刃口强度与筒体刚度的前提下，尽可能降低结构重量，减少探测车的负载消耗。从作业逻辑来看，该滚筒不需要额外施加较大的下压力，依靠探测车的行进推力配合滚筒自身的旋转切削，就能完成表层岩土的剥离采集，作业时驱动扭矩需求远低于同容积的地面挖掘铲斗，可有效降低探测车的动力输出功率，适配深空探测设备能源供给有限的实际情况。滚筒的切削刃齿形经过多轮迭代优化，齿距与齿高参数针对月壤粒径分布特性做了匹配，

　　既可以避免大粒径岩块卡入齿缝造成滚筒卡滞，又能保证小粒径月壤可以顺利被导入筒内。内部翅片的安装角度经过多轮低重力环境模拟试验验证，正转时的物料留存率可达95%以上，反转时的卸料残留率低于3%，不需要额外的振动、吹扫机构辅助卸料。主轴与筒壁之间采用自润滑轴承支撑，无需定期加注润滑脂，可适应大温差、高真空的极端作业环境，轴承两侧设置多重防尘密封结构，可阻挡微细月壤颗粒进入轴承配合面，避免磨损失效。整个滚筒的动平衡精度按照航天级旋转部件要求调校，高速旋转时不会产生额外的振动载荷，保证探测车行进作业时的整机稳定性。在实际作业场景中，该滚筒既可以完成表层松散月壤的批量采集，也可以通过调整滚筒转速与下压力，对浅层固结风化层进行铣刨式采集，适配不同深度的采样需求，多段式的筒体结构还可以根据采样量需求灵活调整筒体段数，改变整体容积，适配不同任务的采样量要求。
