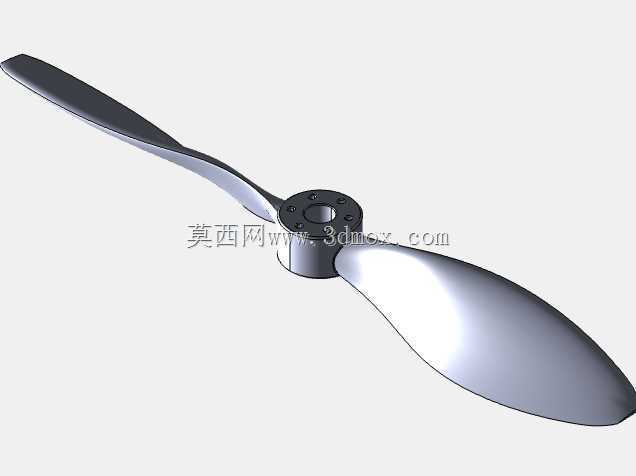

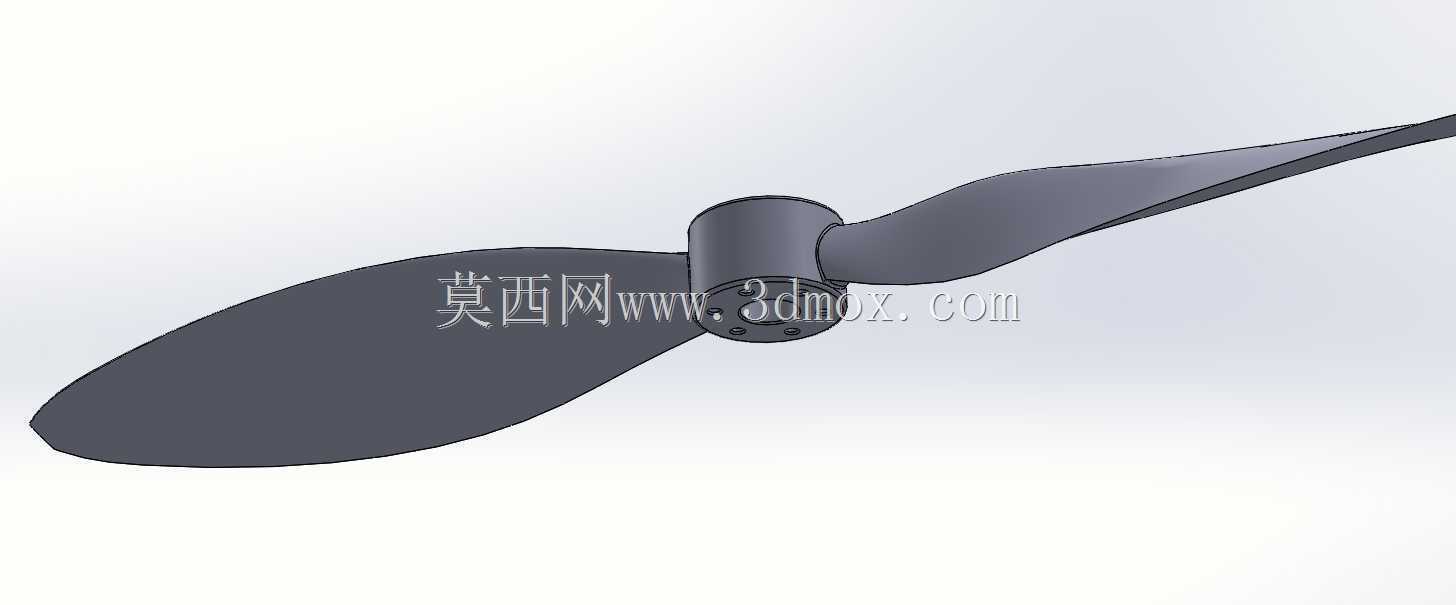

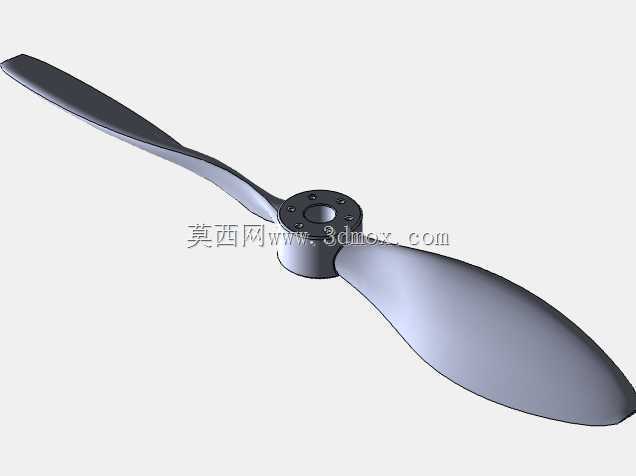

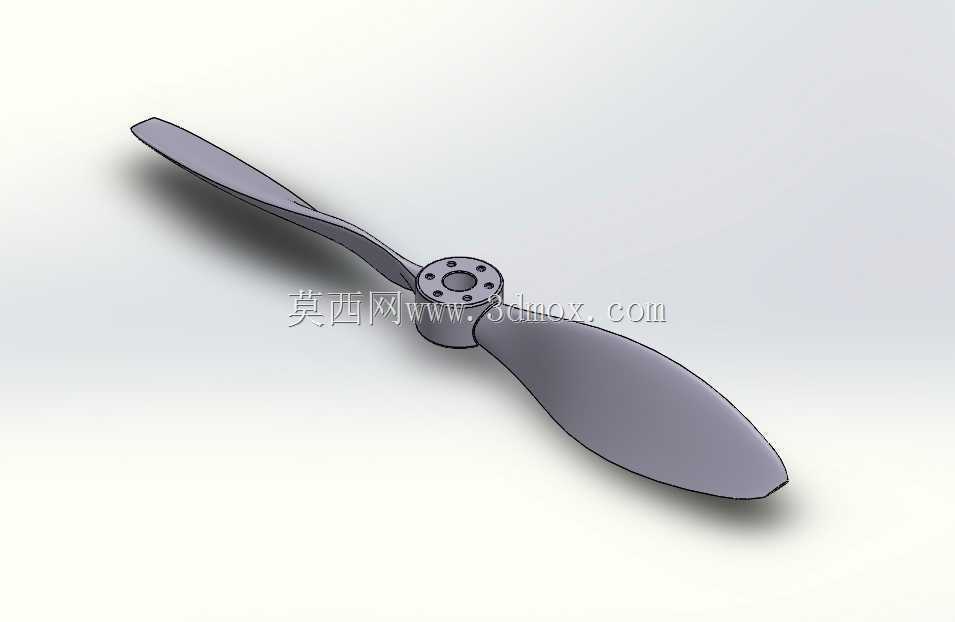

SolidWorks设计两叶航空螺旋桨结构

项目分类:通用机械零部件 发布时间:2024-08-22 ID:767212
  • SolidWorks设计两叶航空螺旋桨结构
  • SolidWorks设计两叶航空螺旋桨结构
  • SolidWorks设计两叶航空螺旋桨结构
  • SolidWorks设计两叶航空螺旋桨结构
  • SolidWorks设计两叶航空螺旋桨结构

  在小型通航飞行器、植保无人机、航模动力系统的结构选型环节,螺旋桨作为直接将轴系旋转扭矩转化为轴向推进力的核心部件,其曲面造型精度、安装匹配度直接决定整套动力系统的推进效率与运行稳定性。本次完成的两叶螺旋桨结构,在初始设计阶段就优先锁定了小排量活塞发动机、外转子无刷动力电机的适配场景,针对低空低速飞行工况下的气流附着特性做了针对性的曲面优化,避免大迎角状态下过早出现气流分离导致推力骤降的问题。

  从实际功能落地的角度看,这款螺旋桨的叶型采用了从根部到叶尖连续渐变的翼型截面,根部区域因为线速度较低,设置了更大的安装攻角与更厚的截面结构,一方面保证足够的结构强度承受旋转过程中的离心载荷与气动弯矩,另一方面能在低线速度区域捕获更多气流做功;叶尖区域则逐步收薄翼型、减小攻角,匹配更高的线速度特性,同时降低叶尖涡流带来的能量损耗,减少运行过程中的气动噪音。桨叶表面做了连续的光顺过渡处理,没有曲率突变的折角区域,能减少气流在桨叶表面的附面层分离,提升不同转速区间下的推力输出线性度。

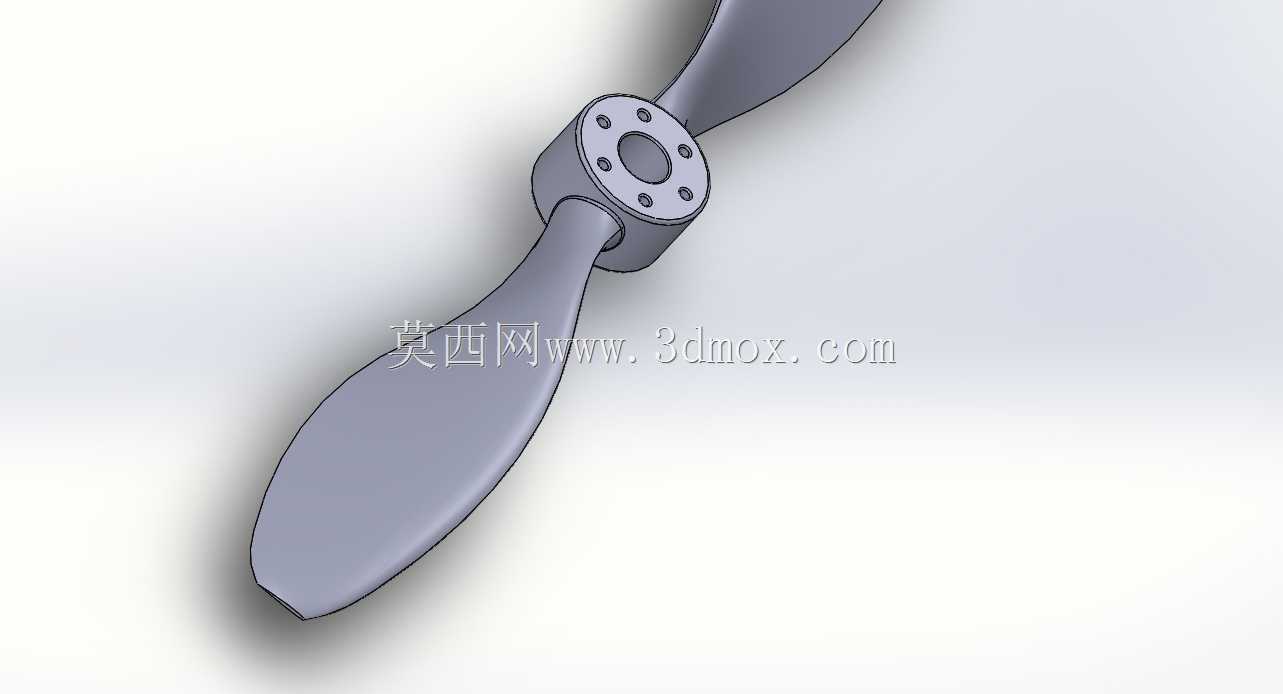

  安装边界的设计上,桨毂中心设置了与动力输出轴匹配的定位轴孔,周围均匀分布6个螺栓安装孔,孔位的节圆尺寸、孔径公差严格匹配主流小型航空动力输出法兰的安装标准,不需要额外做转接件就能直接完成装配,安装面做了铣平处理,保证装配后桨叶的端面跳动量控制在合理区间,避免高速旋转时出现不平衡振动。桨毂与叶片的过渡区域做了大圆角强化处理,这个位置是螺旋桨运行过程中应力集中最明显的区域,通过圆角过渡分散离心力与气动载荷带来的应力集中,能大幅降低长期交变载荷下出现结构疲劳断裂的风险。

  尺寸设计层面,整体桨径的设定充分考虑了小型飞行器的安装空间限制,既保证足够的桨盘面积获得更高的推进效率,又避免桨径过大导致叶尖线速度接近音速引发激波阻力激增,同时预留了足够的机身、机翼安装间隙,不会在旋转过程中与机体结构发生碰擦。单支桨叶的重心经过预设配平调整,两片桨叶的重量差控制在极小的公差范围内,装配后不需要额外做大量的动平衡调整就能满足高速旋转的平衡要求,减少现场装配的工作量。

  在实际工程应用中,这类两叶螺旋桨除了适配小型固定翼航模、植保无人机之外,经过尺寸等比例缩放调整后,也能适配小型气垫船的推进系统、低速风洞的气流驱动单元、甚至部分小型通风设备的动力输出部件。设计过程中所有的曲面特征都采用参数化建模方式完成,叶型的攻角分布、扭转角度、弦长变化都可以通过参数调整快速修改,不需要重新构建整体曲面,方便后续针对不同动力输出特性、不同应用场景做迭代优化,比如针对高转速动力场景可以收窄叶尖弦长、降低翼型厚度,针对大拉力低速场景可以加大整体弦长、提升根部攻角,快速衍生出适配不同工况的系列化产品结构。

  从结构可靠性的角度出发,整个螺旋桨的实体建模过程中,所有的壁厚变化都做了均匀过渡处理,没有出现局部壁厚骤变的区域,不管是后续采用注塑工艺生产塑料材质的航模配件,还是采用铝合金铣削工艺生产工业级无人机配件,都能满足工艺成型的要求,不会因为壁厚不均导致注塑件出现缩痕、铣削件出现应力残留的问题。桨叶的前缘位置做了轻微的钝化处理,避免使用过程中细微的磕碰导致前缘出现缺口引发表层气流分离,同时也能提升日常搬运、装配过程中的操作安全性,减少锋利边缘带来的划伤风险。
