三坐标测量用多孔式V型定位块结构

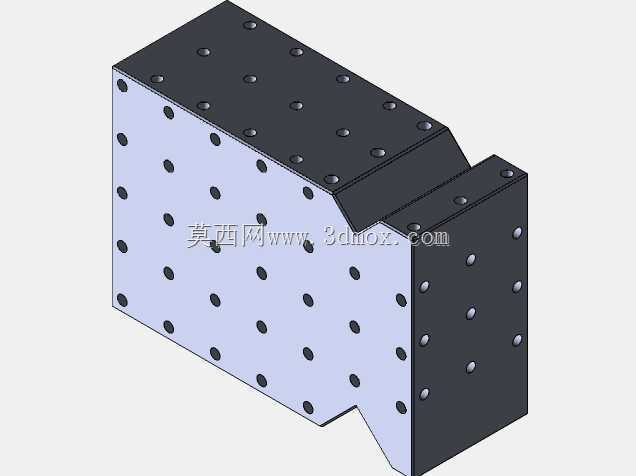

　　在精密检测车间的日常作业里，轴类、套类带圆柱特征工件的装夹定位，一直是影响三坐标测量机检测精度的核心环节，这款带密集安装孔的V型定位块，正是针对这类检测场景开发的专用定位元件。不同于车间常规划线工序用的简易V型铁，这款定位块从结构设计之初就完全匹配三坐标测量机的工作台装夹逻辑，主体采用直角块式的基体结构，一侧加工出标准V型定位槽，其余三个垂直面与顶面都加工了规则阵列的螺纹安装孔，孔位间距严格按照测量机工作台的T型槽通用间距设置，不管是直接通过压板固定在花岗岩工作台面上，还是搭配专用夹具转接板做侧向装夹，都能快速找到适配的安装孔位，不需要额外打孔或者做临时工装转接，能大幅缩短检测前的装夹准备时间。

　　从实际使用场景来看，这款V型块除了适配三坐标测量机的检测装夹，也能直接用于精密加工工序的工件定位，比如外圆磨床加工细长轴时的辅助支撑、加工中心做轴类零件键槽铣削时的径向定位，都能通过不同面的安装孔快速固定在机床工作台上。V型槽的夹角采用行业通用的90度设计，这个角度的V型槽对不同直径圆柱工件的对中性误差最小，同时槽口边缘做了微小的倒角处理，避免工件吊装放置时磕碰槽口造成定位面损伤，长期使用后即使槽面有轻微磨损，也可以通过平面磨床重新修磨V型面恢复精度，不需要整体报废，维护成本远低于一体式铸造的专用定位夹具。

　　设计过程中，基体的三个相邻垂直面的垂直度公差控制在0.01mm以内，所有安装孔的孔位相对于V型槽对称中心的位置度公差不超过0.02mm，保证不管用哪个面作为安装基准面，V型槽的定位中心都能和设备工作台的基准坐标系保持一致，减少装夹后的坐标系找正时间。密集阵列的安装孔除了用于自身固定，也可以用来加装辅助支撑块、轴向定位挡块，当需要定位带台阶的轴类工件时，不需要额外制作挡块支架，直接利用现有孔位安装标准的限位螺钉或者挡块就能实现轴向定位，适配不同长度工件的装夹需求。

　　安装边界方面，这款V型块的整体外形为规整的直角六面体加单侧V型槽结构，没有外凸的多余结构，安装时只需要保证安装面与设备工作台面完全贴合，锁紧固定螺栓时按照对角顺序逐步拧紧，避免单个螺栓锁紧力过大造成基体变形，就能保证定位精度稳定。基体的厚度经过受力校核，即使支撑重量较大的重型轴类工件，也不会出现中部挠曲变形，V型槽的深度设计兼顾了小直径工件的放置稳定性和大直径工件的避让需求，直径在适配范围内的圆柱工件放置在槽内时，中心高度始终保持在固定区间内，不需要每次装夹都重新调整测头的测量高度区间，能有效提升批量检测的作业效率。

　　在检验环节的实际应用中，这款V型块可以配合百分表做工件的径向圆跳动检测，只需要将V型块固定在检验平板上，把工件架在V型槽内，转动工件就能用百分表快速读取跳动误差，相比双顶针装夹的方式，不需要预先加工工件的中心孔，对毛坯件、半成品轴类零件的检测适配性更强。所有安装孔都采用统一的螺纹规格，现场作业时不需要准备多种规格的锁紧螺栓，通用的标准内六角螺栓就能完成所有装夹固定操作，减少工具准备的繁琐流程。
